Tuyau air comprimé 20 bar
Informations générales
Présentation

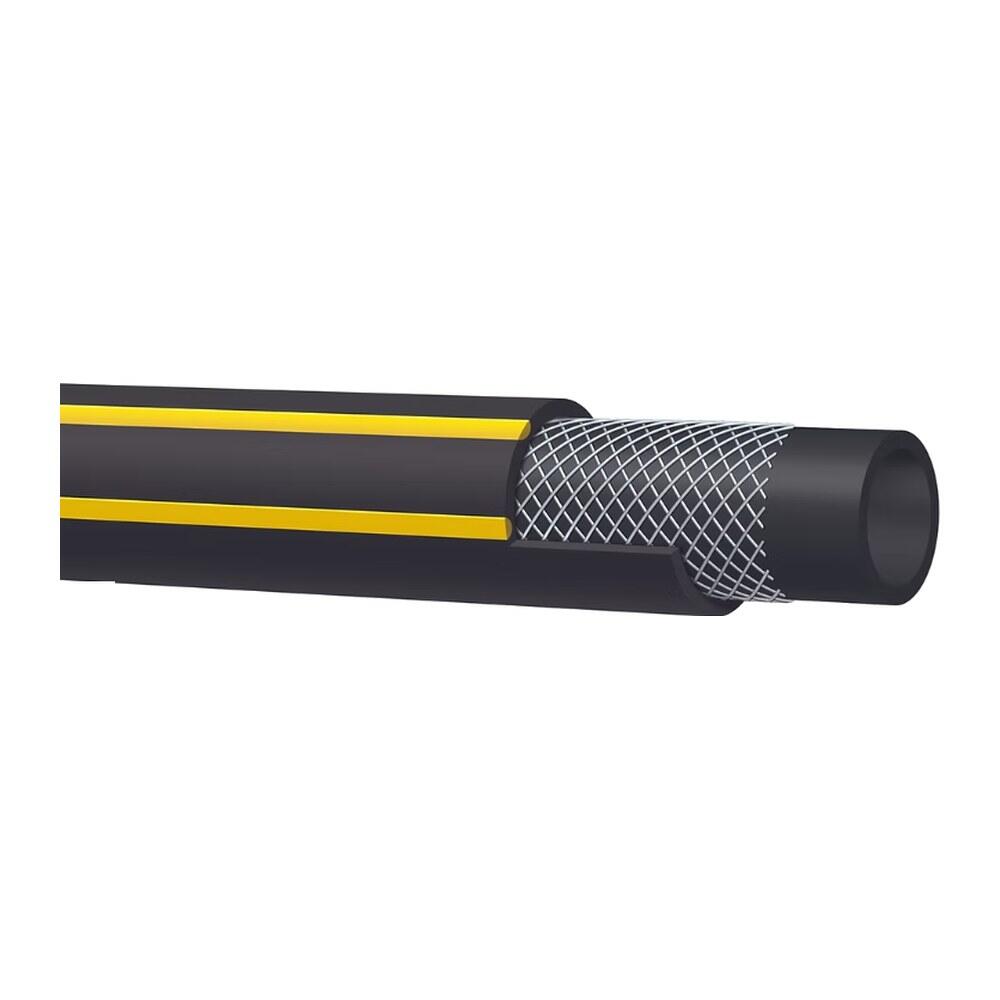

Ce tuyau est conçu pour les réseaux d'air comprimé de l'atelier et de la production. Son tube en élastomère synthétique noir résiste au brouillard d'huile entraîné par les compresseurs, et ses nappes textiles haute résistance assurent la tenue en pression.
Le revêtement noir à rayures jaunes résiste à l'abrasion et à l'ozone : le tuyau supporte les frottements et l'environnement industriel, et se repère facilement sur le réseau.
La gamme
- DN6 à DN25 (1/4" à 1")
- Pression de service 20 bar sur toute la gamme, éclatement 60 bar
- Température : -10 °C à +60 °C
- Rayon de courbure : de 48 mm (DN6) à 200 mm (DN25)
- Performances supérieures à la norme DIN 20018/1
Usages : air comprimé et applications industrielles générales.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Élastomère synthétique – nappes textiles | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 6 | 1/4" | 6 | 12 | 20 | 60 | 48 | 0,12 |
| 8 | 5/16" | 8 | 14 | 20 | 60 | 64 | 0,145 |
| 10 | 3/8" | 10 | 17 | 20 | 60 | 80 | 0,205 |
| 13 | 1/2" | 13 | 21 | 20 | 60 | 104 | 0,28 |
| 16 | 5/8" | 16 | 24 | 20 | 60 | 128 | 0,35 |
| 19 | 3/4" | 19 | 28 | 20 | 60 | 152 | 0,46 |
| 25 | 1" | 25 | 35 | 20 | 60 | 200 | 0,645 |
Température : -10 °C à +60 °C.
