Tuyau alimentaire citerne lait
Informations générales
Présentation

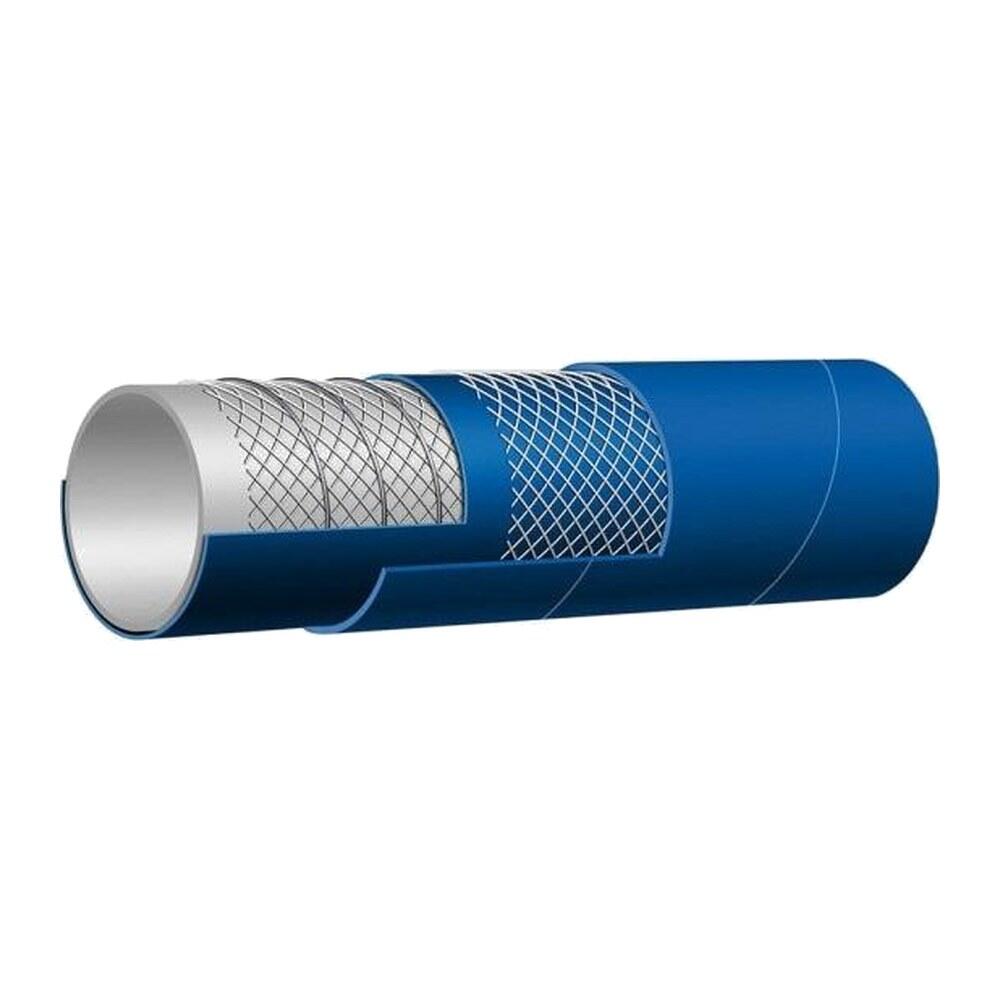

Conçu pour les citernes à lait, ce tuyau à paroi rigide associe un tube en caoutchouc naturel blanc, des nappes textiles haute résistance et une spirale acier. Il reste très souple : son rayon de courbure n'est que de deux fois son diamètre intérieur.
Le revêtement bleu NR/EPDM résiste à l'abrasion et à l'ozone. Le tuyau se stérilise à la vapeur à 110 °C pendant 10 minutes ou avec une solution de soude à 5 %.
La gamme
- DN25 à DN102 (1" à 4")
- Pression de service 10 bar, éclatement 30 bar
- Tenue au vide : 100 % (90 % en DN76 et DN102)
- Température : -40 °C à +80 °C
- Conformités : FDA, arrêté du 9 novembre 1994, CE 1935/2004 et 2023/2006, sans phtalate ni BPA
Usages : aspiration et refoulement de liquides alimentaires, citernes à lait.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock. Certificat d'alimentarité FDA sur demande.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Caoutchouc naturel blanc – nappes textiles et spirale acier | ||||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Vide (%) | Poids (kg/m) |
| 25 | 1" | 25 | 35 | 10 | 30 | 50 | 100 | 0,66 |
| 32 | 1 1/4" | 32 | 42 | 10 | 30 | 64 | 100 | 0,81 |
| 38 | 1 1/2" | 38 | 48 | 10 | 30 | 76 | 100 | 0,94 |
| 40 | 1 9/16" | 40 | 50 | 10 | 30 | 80 | 100 | 0,98 |
| 42 | 1 5/8" | 42 | 52 | 10 | 30 | 84 | 100 | 1,03 |
| 51 | 2" | 51 | 61 | 10 | 30 | 102 | 100 | 1,22 |
| 63 | 2 1/2" | 63 | 75 | 10 | 30 | 126 | 100 | 1,86 |
| 76 | 3" | 76 | 88 | 10 | 30 | 152 | 90 | 2,42 |
| 102 | 4" | 102 | 116 | 10 | 30 | 204 | 90 | 3,63 |
Rayon de courbure = 2 × Ø intérieur. Température : -40 °C à +80 °C.
