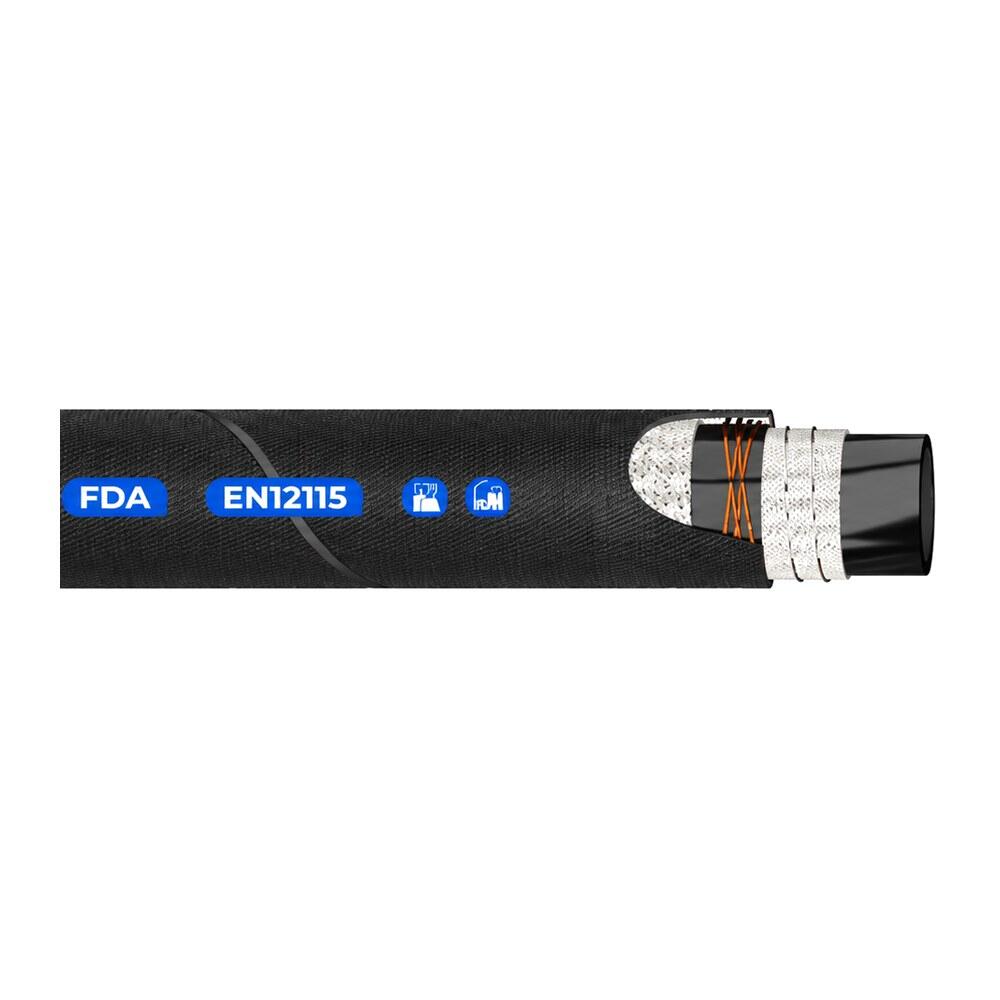

Tuyau UPE aspiration-refoulement de produits chimiques
Informations générales
Présentation
Son tube en UPE noir conducteur, de qualité alimentaire, est conçu pour l'aspiration et le refoulement de produits chimiques : acides, sels alcalins, composés organiques, esters et cétones.
Le renfort associe des textiles haute ténacité et une spirale acier, ce qui permet au tuyau de travailler en dépression jusqu'à 0,9 bar. Le revêtement en EPDM noir conducteur résiste à la flamme, aux produits chimiques, à l'abrasion et aux intempéries.
La gamme
- DN19 à DN102 (3/4" à 4")
- Pression de service 16 bar, éclatement 64 bar (coefficient de sécurité 4:1)
- Dépression admissible : 0,9 bar
- Température : -30 °C à +80 °C
- Normes : EN 12115, FDA
- Résistance électrique : R < 10 MΩ
- Longueur standard 20 m ; version ondulée sur demande
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock. Certificat d'alimentarité FDA sur demande.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| UPE conducteur – textiles et spirale acier | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 19 | 3/4" | 19 | 31 | 16 | 64 | 152 | 0,63 |
| 25 | 1" | 25 | 37 | 16 | 64 | 200 | 0,78 |
| 32 | 1 1/4" | 32 | 44 | 16 | 64 | 256 | 0,98 |
| 38 | 1 1/2" | 38 | 51 | 16 | 64 | 304 | 1,3 |
| 51 | 2" | 51 | 65 | 16 | 64 | 408 | 1,81 |
| 63 | 2 1/2" | 63 | 78 | 16 | 64 | 504 | 2,41 |
| 76 | 3" | 76 | 92 | 16 | 64 | 608 | 3,09 |
| 102 | 4" | 102 | 118 | 16 | 64 | 1200 | 4,63 |
Coefficient de sécurité 4:1. Dépression admissible 0,9 bar. Température : -30 °C à +80 °C.
