Tuyau EPDM aspiration-refoulement eau
Informations générales
Présentation

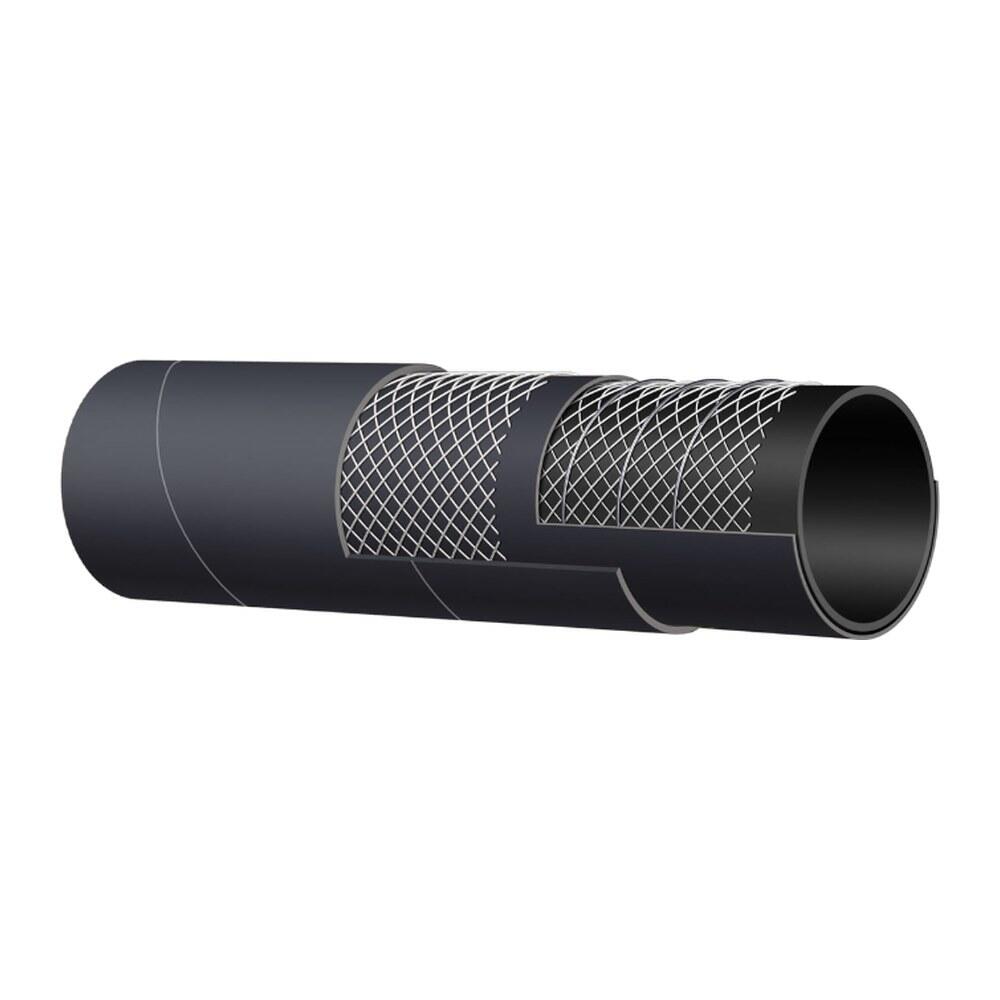

Renforcé de nappes textiles et d'une spirale acier, ce tuyau travaille aussi bien en aspiration qu'en refoulement. Le tube et le revêtement sont en EPDM noir conducteur (R ≤ 10⁶ Ω) ; le revêtement résiste à l'abrasion et à l'ozone.
Il transfère l'eau, les engrais et les produits chimiques doux, en industrie comme en agriculture. La gamme monte jusqu'au DN254 pour les gros débits.
La gamme
- DN25 à DN254 (1" à 10")
- Pression de service 10 bar ; éclatement 30 bar, 25 bar à partir du DN152
- Tenue au vide : 100 % jusqu'au DN60, puis de 90 % à 60 % (DN254)
- Température : -40 °C à +100 °C selon le produit véhiculé
- Rayon de courbure : de 100 mm (DN25) à 1270 mm (DN254)
- Tuyau conducteur : R ≤ 10⁶ Ω
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| EPDM conducteur – nappes textiles et spirale acier | ||||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Vide (%) | Poids (kg/m) |
| 25 | 1" | 25 | 36 | 10 | 30 | 100 | 100 | 0,73 |
| 30 | 1 3/16" | 30 | 41 | 10 | 30 | 120 | 100 | 0,82 |
| 32 | 1 1/4" | 32 | 43 | 10 | 30 | 128 | 100 | 0,86 |
| 38 | 1 1/2" | 38 | 49 | 10 | 30 | 152 | 100 | 1 |
| 40 | 1 9/16" | 40 | 51 | 10 | 30 | 160 | 100 | 1,05 |
| 45 | 1 3/4" | 45 | 56 | 10 | 30 | 180 | 100 | 1,17 |
| 51 | 2" | 51 | 62 | 10 | 30 | 204 | 100 | 1,3 |
| 60 | 2 3/8" | 60 | 73 | 10 | 30 | 240 | 100 | 2 |
| 63 | 2 1/2" | 63 | 76 | 10 | 30 | 252 | 90 | 2,09 |
| 70 | 2 3/4" | 70 | 83 | 10 | 30 | 280 | 90 | 2,33 |
| 76 | 3" | 76 | 89 | 10 | 30 | 304 | 90 | 2,5 |
| 80 | 3 1/8" | 80 | 93 | 10 | 30 | 320 | 90 | 2,68 |
| 90 | 3 1/2" | 90 | 104 | 10 | 30 | 360 | 90 | 3,12 |
| 102 | 4" | 102 | 116 | 10 | 30 | 408 | 90 | 3,48 |
| 110 | 4 5/16" | 110 | 124 | 10 | 30 | 440 | 80 | 3,71 |
| 115 | 4 1/2" | 115 | 129 | 10 | 30 | 460 | 80 | 3,86 |
| 120 | 4 3/4" | 120 | 136 | 10 | 30 | 600 | 80 | 5,07 |
| 127 | 5" | 127 | 143 | 10 | 30 | 635 | 80 | 5,33 |
| 152 | 6" | 152 | 168 | 10 | 25 | 760 | 80 | 6,66 |
| 203 | 8" | 203 | 221 | 10 | 25 | 812 | 70 | 9,88 |
| 254 | 10" | 254 | 272 | 10 | 25 | 1270 | 60 | 13,52 |
Température : -40 °C à +100 °C selon le produit véhiculé.
