Tuyau EPDM isolant tressé kevlar
Informations générales
Présentation
Pour refroidir des électro-aimants, des câbles de puissance ou des barres de connexion, l'eau déminéralisée doit circuler sans créer de pont électrique entre le composant sous tension et la tuyauterie. Ce tuyau EPDM isolant, renforcé de deux tresses aramide (Kevlar®), assure à la fois la tenue en pression et l'isolation électrique.
Son revêtement EPDM noir lisse, à empreinte tissu, résiste à la chaleur et au vieillissement ; sa dureté est de 60 ± 5 Shore A.
La gamme
- DN8 à DN38 (5/16" à 1 1/2")

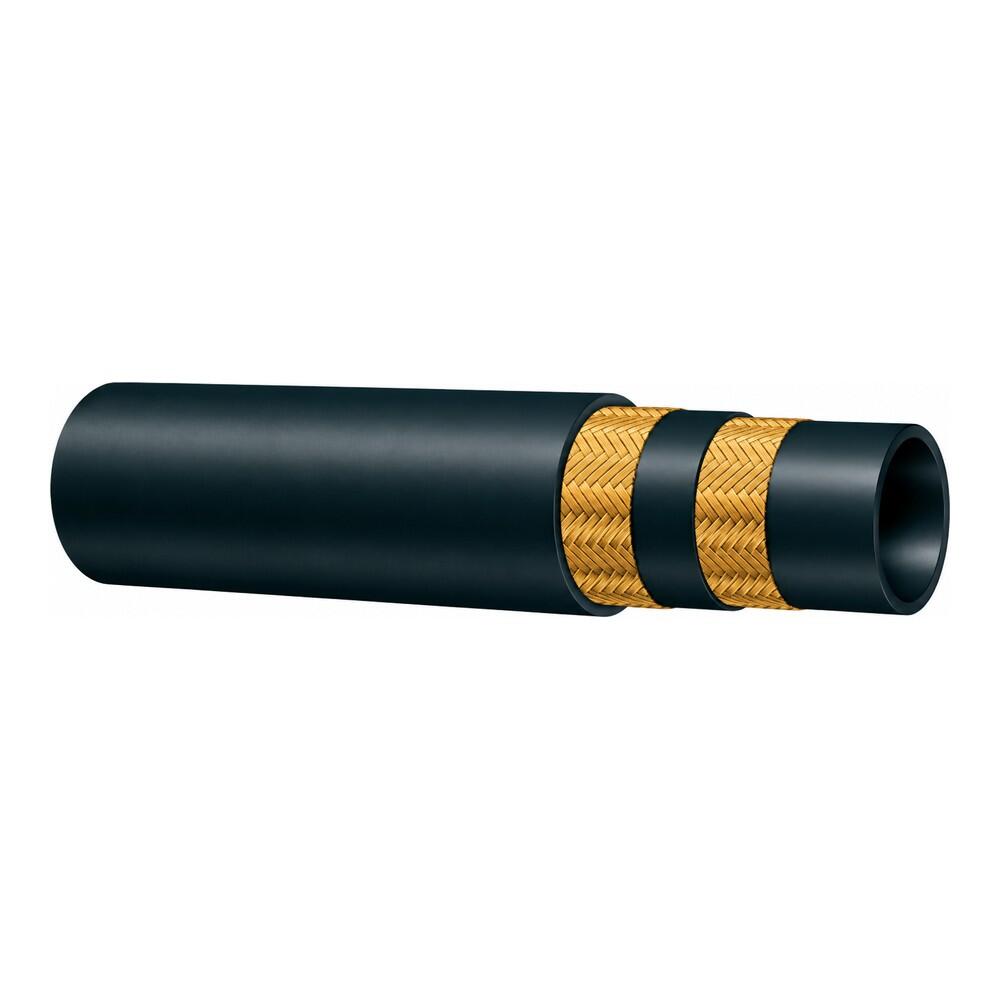

- Construction : tube EPDM isolant, 2 tresses aramide avec entre-pli, revêtement EPDM
- Pression de service 20 bar, essai 60 bar, éclatement 120 bar (à 20 °C)
- Température : -30 °C à +120 °C
- Résistance électrique supérieure à 10⁹ Ω
- Comportement au feu : IEC 60332-1
- Rayon de courbure : de 50 mm (DN8) à 220 mm (DN38)
- Longueurs de fabrication de 20 à 40 m
Applications : circuits de refroidissement des accélérateurs, centres de recherche et installations de puissance (électro-aimants, câbles de puissance, barres de connexion), partout où l'eau déminéralisée doit rester isolée du réseau.
Nous fournissons le tuyau équipé de raccords inox, à la longueur souhaitée, ou le tuyau nu. Fabrication à la demande avec un minimum par DN ; délai rapide lorsque le tuyau est en stock chez DMD INOX ou chez le fabricant.
Pour une offre, précisez : DN, longueurs, quantités, pression et température de service, type de raccords et contraintes électriques ou feu.
Caractéristiques techniques
| EPDM isolant – 2 tresses aramide | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Épaisseur (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure min (mm) |
| 8 | 5/16" | 8 ± 0,5 | 4,5 | 17 | 20 | 120 | 50 |
| 10 | 3/8" | 10 ± 0,5 | 5 | 18 | 20 | 120 | 50 |
| 13 | 1/2" | 13 ± 0,5 | 5 | 21 | 20 | 120 | 52 |
| 19 | 3/4" | 19 ± 0,5 | 5 | 29 | 20 | 120 | 130 |
| 25 | 1" | 25 ± 0,5 | 7,5 | 38 | 20 | 120 | 180 |
| 32 | 1 1/4" | 32 ± 0,5 | 7,5 | 47 | 20 | 120 | 200 |
| 38 | 1 1/2" | 38 ± 0,5 | 7,5 | 53 | 20 | 120 | 220 |
Valeurs à 20 °C. Pression d'essai : 60 bar.
