Coude ISO 3D 90° Roulé Soudé Inox
DMD INOX
DMD INOX
DMD INOX
Informations générales

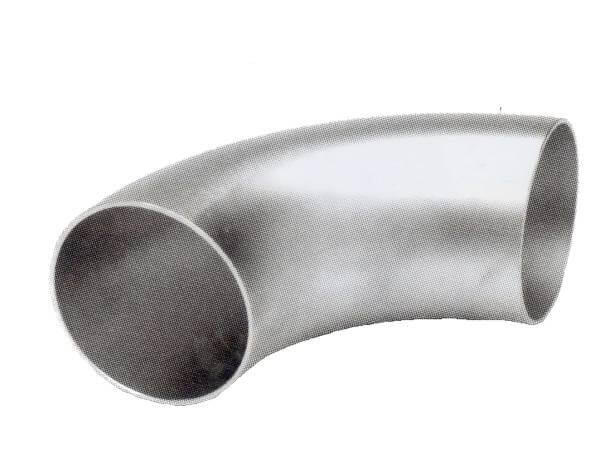

Coude 90° à souder pour tube ISO roulé soudé 3D inox 316L ou 304L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger
Caractéristiques techniques

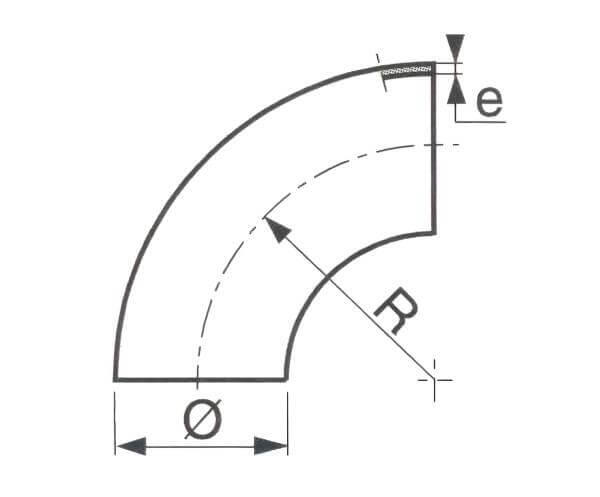

| COUDES 3D 90° ISO A SOUDER BW R.S. | |||||
| Ø | R | E | Poids (kg) | INOX 304L | INOX 316L |
| 13.5 | 20 | 1.6 | 0.025 | AMS23DR131 | AMS43DR131 |
| 13.5 | 20 | 2.3 | 0.035 | AMS23DR13G | AMS43DR13G |
| 17.2 | 25 | 1.6 | 0.030 | AMS23DR171 | AMS43DR171 |
| 17.2 | 25 | 2.3 | 0.045 | AMS23DR17G | AMS43DR17G |
| 21.3 | 27 | 1.6 | 0.040 | AMS23DR211 | AMS43DR211 |
| 21.3 | 27 | 2 | 0.050 | AMS23DR212 | AMS43DR212 |
| 21.3 | 27 | 2.6 | 0.065 | AMS23DR21G | AMS43DR21G |
| 21.3 | 38 | 1.6 | 0.040 | AMS23DR21138 | AMS43DR21138 |
| 21.3 | 38 | 2 | 0.050 | AMS23DR21238 | AMS43DR21238 |
| 21.3 | 38 | 2.6 | 0.065 | AMS23DR21G38 | AMS43DRG38 |
| 26.9 | 28 | 1.6 | 0.048 | AMS23DR261 | AMS43DR261 |
| 26.9 | 28 | 2 | 0.060 | AMS23DR262 | AMS43DR262 |
| 26.9 | 28 | 2.6 | 0.080 | AMS23DR26G | AMS43DR26G |
| 33.7 | 38 | 1.6 | 0.080 | AMS23DR331 | AMS43DR331 |
| 33.7 | 38 | 2 | 0.100 | AMS23DR332 | AMS43DR332 |
| 33.7 | 38 | 3.2 | 0.220 | AMS23DR33G | AMS43DR33G |
| 42.4 | 47 | 1.6 | 0.120 | AMS23DR421 | AMS43DR421 |
| 42.4 | 47 | 2 | 0.150 | AMS23DR422 | AMS43DR422 |
| 42.4 | 47 | 3.2 | 0.250 | AMS23DR42G | AMS43DR42G |
| 48.3 | 57 | 1.6 | 0.170 | AMS23DR481 | AMS43DR481 |
| 48.3 | 57 | 2 | 0.210 | AMS23DR482 | AMS43DR482 |
| 48.3 | 57 | 3.2 | 0.360 | AMS23DR48G | AMS43DR48G |
| 60.3 | 76 | 1.6 | 0.280 | AMS23DR601 | AMS43DR601 |
| 60.3 | 76 | 2 | 0.350 | AMS23DR602 | AMS43DR602 |
| 60.3 | 76 | 3.6 | 0.560 | AMS23DR60G | AMS43DR60G |
| 76.1 | 95 | 2 | 0.560 | AMS23DR762 | AMS43DR762 |
| 76.1 | 95 | 3.6 | 1.200 | AMS23DR76G | AMS43DR76G |
| 88.9 | 114 | 2 | 0.780 | AMS23DR882 | AMS43DR882 |
| 88.9 | 114 | 4 | 1.800 | AMS23DR88G | AMS43DR88G |
| 114.3 | 152 | 2 | 1.350 | AMS23DR1142 | AMS43DR1142 |
| 139.7 | 190 | 2 | 1.560 | AMS23DR1392 | AMS43DR1392 |
| 168.3 | 228 | 2 | 2.990 | AMS23DR1682 | AMS43DR1682 |
| 219.1 | 305 | 2 | 5.500 | AMS23DR2192 | AMS43DR2192 |
| 273 | 381 | 2 | 8.500 | AMS23DR2732 | AMS43DR2732 |
| 323.9 | 457 | 2 | 11.70 | AMS23DR3232 | AMS43DR3232 |
| 355.6 | 533 | 3 | 22.00 | AMS23DR3552 | AMS43DR3552 |
| 406.4 | 610 | 3 | 29.00 | AMS23DR4062 | AMS43DR4062 |
| 457 | 686 | 3 | 36.75 | AMS23DR4572 | AMS43DR4572 |
| 508 | 762 | 3 | 45.39 | AMS23DR5082 | AMS43DR5082 |
| 609.6 | 914 | 3 | 64.90 | AMS23DR6092 | AMS43DR6092 |
Les dimensions des produits ne sont pas contractuelles
