Coude ISO 3D 90° Sans Soudure Inox
DMD INOX
DMD INOX
DMD INOX
Informations générales

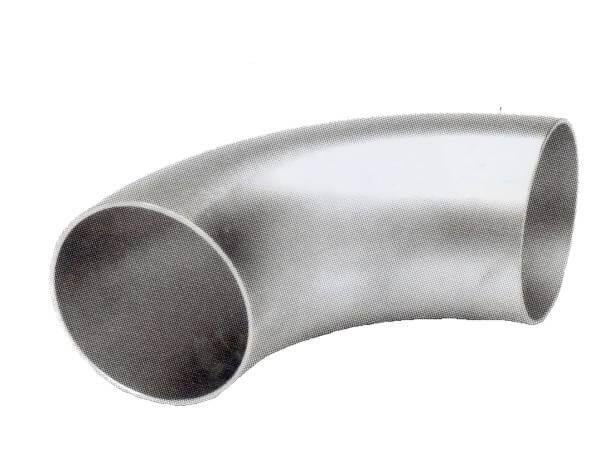

Coude 90° à souder pour tube ISO sans soudure 3D inox 316L ou 304L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger
Caractéristiques techniques

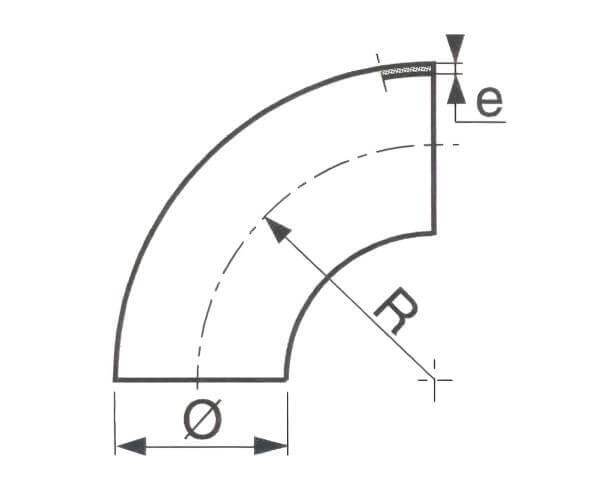

| COUDES 3D 90° ISO A SOUDER BW E.S.S. | |||||
| Ø | R | E | Poids (kg) | INOX 304L | INOX 316L |
| 13.5 | 20 | 1.6 | 0.025 | AMS23DE131 | AMS43DE131 |
| 13.5 | 20 | 2.3 | 0.035 | AMS23DE13G | AMS43DE13G |
| 17.2 | 25 | 1.6 | 0.030 | AMS23DE171 | AMS43DE171 |
| 17.2 | 25 | 2.3 | 0.045 | AMS23DE17G | AMS43DE17G |
| 21.3 | 27 | 1.6 | 0.040 | AMS23DE211 | AMS43DE211 |
| 21.3 | 27 | 2 | 0.050 | AMS23DE212 | AMS43DE212 |
| 21.3 | 27 | 2.6 | 0.065 | AMS23DE21G | AMS43DE21G |
| 21.3 | 38 | 1.6 | 0.040 | AMS23DE21138 | AMS43DE21138 |
| 21.3 | 38 | 2 | 0.050 | AMS23DE21238 | AMS43DE21238 |
| 21.3 | 38 | 2.6 | 0.065 | AMS23DE2138 | AMS43DE21G38 |
| 26.9 | 28 | 1.6 | 0.048 | AMS23DE261 | AMS43DE261 |
| 26.9 | 28 | 2 | 0.060 | AMS23DE262 | AMS43DE262 |
| 26.9 | 28 | 2.6 | 0.080 | AMS23DE26G | AMS43DE26G |
| 33.7 | 38 | 1.6 | 0.080 | AMS23DE331 | AMS43DE331 |
| 33.7 | 38 | 2 | 0.100 | AMS23DE332 | AMS43DE332 |
| 33.7 | 38 | 3.2 | 0.220 | AMS23DE33G | AMS43DE33G |
| 42.4 | 47 | 1.6 | 0.120 | AMS23DE421 | AMS43DE421 |
| 42.4 | 47 | 2 | 0.150 | AMS23DE422 | AMS43DE422 |
| 42.4 | 47 | 3.2 | 0.250 | AMS23DE42G | AMS43DE42G |
| 48.3 | 57 | 1.6 | 0.170 | AMS23DE481 | AMS43DE481 |
| 48.3 | 57 | 2 | 0.210 | AMS23DE482 | AMS43DE482 |
| 48.3 | 57 | 3.2 | 0.360 | AMS23DE48G | AMS43DE48G |
| 60.3 | 76 | 2 | 0.350 | AMS23DE602 | AMS43DE602 |
| 60.3 | 76 | 3.6 | 0.560 | AMS23DE60G | AMS43DE60G |
| 76.1 | 95 | 2 | 0.560 | AMS23DE762 | AMS43DE762 |
| 76.1 | 95 | 3.6 | 1.200 | AMS23DE76G | AMS43DE76G |
| 88.9 | 114 | 2 | 1.800 | AMS23DE882 | AMS43DE882 |
| 88.9 | 114 | 4 | 36.75 | AMS23DE88G | AMS43DE88G |
| 114.3 | 152 | 2 | 1.350 | AMS23DE1142 | AMS43DE1142 |
| 114.3 | 152 | 4.5 | 3.200 | AMS23DE114G | AMS43DE114G |
Les dimensions des produits ne sont pas contractuelles
