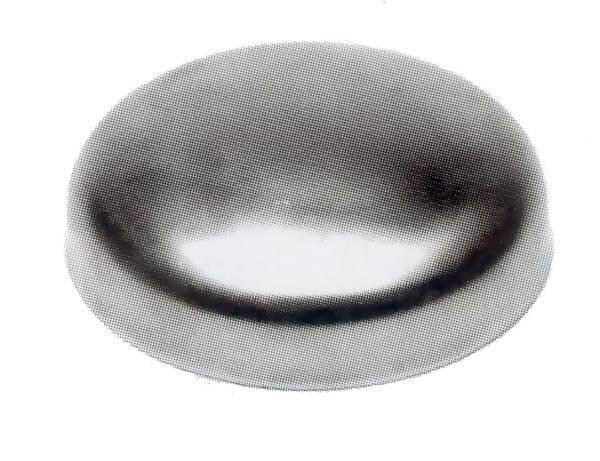

Fond bombé ISO Inox Épaisseur 2 mm

Informations générales

Fond bombé à souder pour tube ISO épaisseur 2 mm inox 316L ou 304L

Documents

ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf - 8436.096ko)
Télecharger

Caractéristiques techniques

FONDS BOMBES ISO EP = 2 MM
DN D H R Poids (kg) INOX 304L INOX 316L
10 17.2 10 17   AMS2FB17 AMS4FB17
15 21.3 10 21 0.04 AMS2FB21 AMS4FB21
20 26.9 10 27 0.019 AMS2FB26 AMS4FB26
25 33.7 11 34 0.027 AMS2FB33 AMS4FB33
32 42.4 11 42 0.039 AMS2FB42 AMS4FB42
40 48.3 11.5 48 0.052 AMS2FB48 AMS4FB48
50 60.3 16.5 60 0.069 AMS2FB60 AMS4FB60
65 76.1 18.5 76 0.178 AMS2FB76 AMS4FB76
80 88.9 18.5 88 0.244 AMS2FB88 AMS4FB88
100 114.3 26 114 0.388 AMS2FB114 AMS4FB114
125 139.7 35.5 140 0.565 AMS2FB139 AMS4FB139
150 168.3 44.5 168 0.818 AMS2FB168 AMS4FB168
200 219.1 68.5 219 2.350 AMS2FB219 AMS4FB219
250 273 90 273 2.989 AMS2FB273 AMS4FB273
300 323.9 99 324 3.712 AMS2FB323 AMS4FB232
350 355.6 106 355   AMS2FB355 AMS4FB355
400 406.4 125EP3 406   AMS2FB406 AMS4FB406
450 457 130EP3 457   AMS2FB457 AMS4FB457
500 508 135 508   AMS2FB508 AMS4FB508
Les dimensions des produits ne sont pas contractuelles
