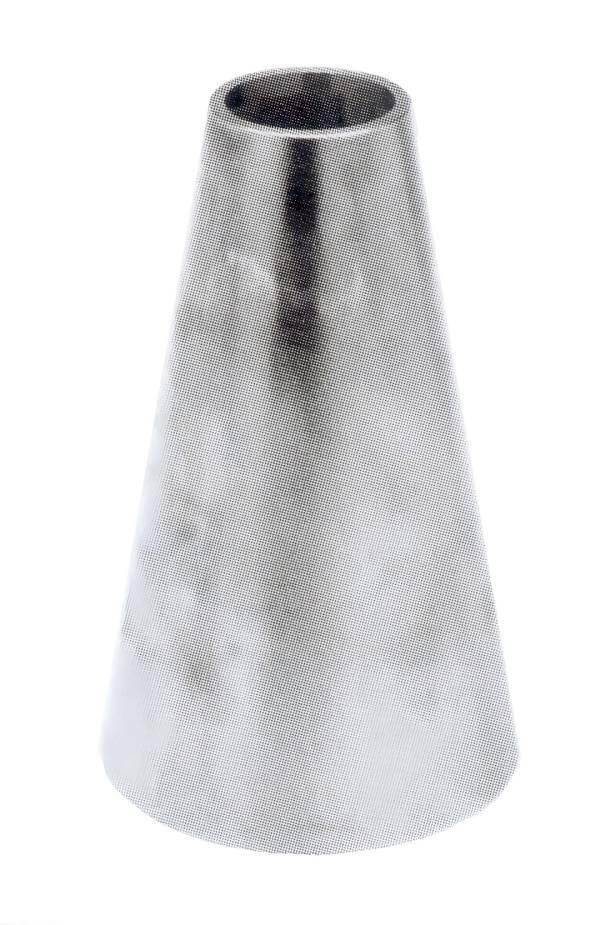

Réduction Concentrique ISO Inox Roulée Soudée

Informations générales

Réduction concentrique roulée soudée à souder pour tube ISO inox 316L ou 304L

Documents

ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf - 8436.096ko)
Télecharger

Caractéristiques techniques

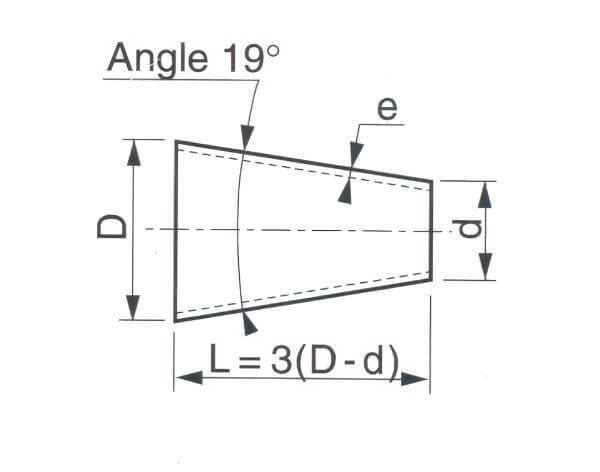

REDUCTIONS CONCENTRIQUES ISO R.S.
D/d L e Poids (kg) INOX 304L INOX 316L
17.2/13.5 11 2 0.010 AMS2R1713 AMS4R1713
21.3/13.5 23 2 0.020 AMS 2R2113 AMS4R2113
21.3/17.2 12 2 0.020 AMS2R2117 AMS4R2117
26.9/13.5 40 2 0.020 AMS2R2613 AMS4R2613
26.9/17.2 29 2 0.020 AMS2R2617 AMS4R2617
26.9/21.3 17 2 0.020 AMS2R2621 AMS4R2621
33.7/13.5 60 2 0.090 AMS2R3313 AMS4R3313
33.7/17.2 49 2 0.070 AMS2R3317 AMS4R3317
33.7/21.3 37 2 0.050 AMS2R3321 AMS4R3321
33.7/26.3 20 2 0.030 AMS2R3326 AMS4R3326
42.4/13.5 87 2 0.150 AMS2R4213 AMS4R4213
42.4/17.2 75 2 0.120 AMS2R4217 AMS4R4217
42.4/21.3 63 2 0.100 AMS2R4221 AMS4R4221
42.4/26.9 46 2 0.080 AMS2R4226 AMS4R4226
42.4/33.7 26 2 0.050 AMS2R4233 AMS4R4233
48.3/17.2 93 2 0.200 AMS2R4817 AMS4R4817
48.3/21.3 81 2 0.150 AMS2R4821 AMS4R4821
48.3/26.9 64 2 0.120 AMS2R4826 AMS4R4826
48.3/33.7 44 2 0.085 AMS2R4833 AMS4R4833
48.3/42.4 18 2 0.040 AMS2R4842 AMS4R4842
60.3/17.2 129 2 0.270 AMS2R6017 AMS4R6017
60.3/21.3 117 2 0.240 AMS2R6021 AMS4R6021
60.3/26.9 100 2 0.220 AMS2R6026 AMS4R6026
60.3/33.7 80 2 0.200 AMS2R6033 AMS4R6033
60.3/42.4 54 2 0.140 AMS2R6042 AMS4R6042
60.3/48.3 36 2 0.100 AMS2R6048 AMS4R6048
76.1/26.9 149 2 0.400 AMS2R7626 AMS4R7626
76.1/33.7 127 2 0.350 AMS2R7633 AMS4R7633
76.1/42.4 101 2 0.300 AMS2R7642 AMS4R7642
76.1/48.3 83 2 0.260 AMS2R7648 AMS4R7648
76.1/60.3 47 2 0.160 AMS2R7660 AMS4R7660
88.9/26.9 185 2 0.575 AMS2R8826 AMS4R8826
88.9/33.7 166 2 0.530 AMS2R8833 AMS4R8833
114.3/26.9 262 2 1.110 AMS2R11426 AMS4R11426
114.3/33.7 240 2 1.010 AMS2R11433 AMS4R11433
114.3/42.4 216 2 0.910 AMS2R11442 AMS4R11442
114.3/48.3 198 2 0.840 AMS2R11448 AMS4R11448
114.3/60.3 162 2 0.710 AMS2R11460 AMS4R11460
114.3/76.1 115 2 0.550 AMS2R11476 AMS4R11476
114.3/88.9 76 2 0.390 AMS2R11488 AMS4R11488
139.7/60.3 238 2 1.250 AMS2R13960 AMS4R13960
139.7/76.1 191 2 1.040 AMS2R13976 AMS4R13976
139.7/88.9 152 2 0.820 AMS2R13988 AMS4R13988
139.7/114.3 76 2 0.490 AMS2R139114 AMS4R139114
168.3/60.3 324 2 1.950 AMS2R16860 AMS4R16860
168.3/76.1 276 2 1.750 AMS2R16876 AMS4R16876
168.3/88.9 238 2 1.550 AMS2R16888 AMS4R16888
168.3/114.3 162 2 1.160 AMS2R168114 AMS4R168114
168.3/139.7 86 2 0.670 AMS2R168139 AMS4R168139
219.1/114.3 315 2 2.660 AMS2R219114 AMS4R219114
219.1/139.7 238 2 2.170 AMS2R219139 AMS4R219139
219.1/168.3 152 2 1.500 AMS2R219168 AMS4R219168
273/168.3 314 2 3.510 AMS2R273168 AMS4R273168
273/219.1 161 2 3.020 AMS2R273219 AMS4R273219
323.9/219.1 312 2 4.320 AMS2R323219 AMS4R323219
323.9/273 152 2 2.310 AMS2R323273 AMS4R323273
Les dimensions des produits ne sont pas contractuelles
