Coude Égal 90° Mâle / Femelle Inox
DMD INOX
DMD INOX
DMD INOX
Informations générales

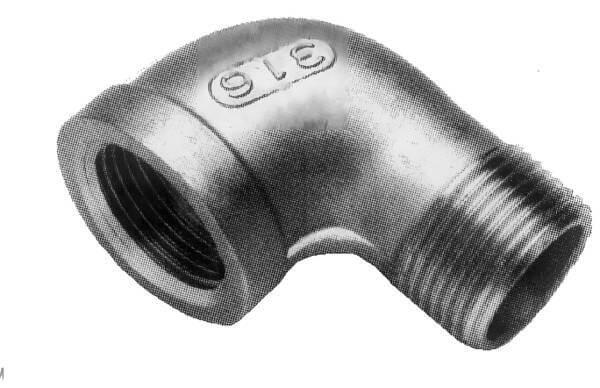

Coude égal à 90° mâle / femelle inox 316
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger

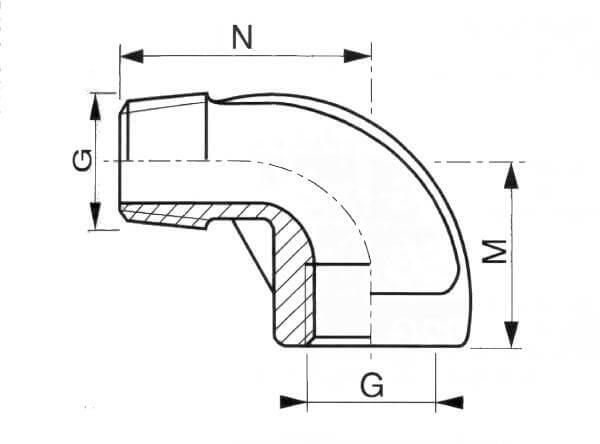

Caractéristiques techniques
| COUDES FORGES 90° MALE/FEMELLE INOX 316 | ||||||
| DN | G | M | N | Poids (kg) | GAZ/BSP | NPT/BRIGGS |
| 5 | 1/8’’ | 17 | 26 | 0.030 | AMSCMF5G | |
| 8 | 1/4’’ | 20 | 28 | 0.045 | AMSCMF8G | AMSCMF8N |
| 12 | 3/8’’ | 24 | 36 | 0.075 | AMSCMF12G | AMSCMF12N |
| 15 | 1/2’’ | 28 | 40 | 0.115 | AMSCMF15G | AMSCMF15N |
| 20 | 3/4’’ | 32 | 46 | 0.180 | AMSCMF20G | AMSCMF20N |
| 25 | 1’’ | 38 | 54 | 0.285 | AMSCMF25G | AMSCMF25N |
| 32 | 1’’1/4 | 45 | 62 | 0.550 | AMSCMF32G | AMSCMF32N |
| 40 | 1’’1/2 | 50 | 69 | 0.720 | AMSCMF40G | AMSCMF40N |
| 50 | 2’’ | 58 | 80 | 1.030 | AMSCMF50G | AMSCMF50N |
| 65 | 2’’1/2 | 70 | 98 | 1.950 | AMSCMF65G | |
| 80 | 3’’ | 78 | 112 | 2.940 | AMSCMF80G | |
| 100 | 4’’ | 97 | 132 | 4.800 | AMSCMF100G | |
Les dimensions des produits ne sont pas contractuelles
