Informations générales

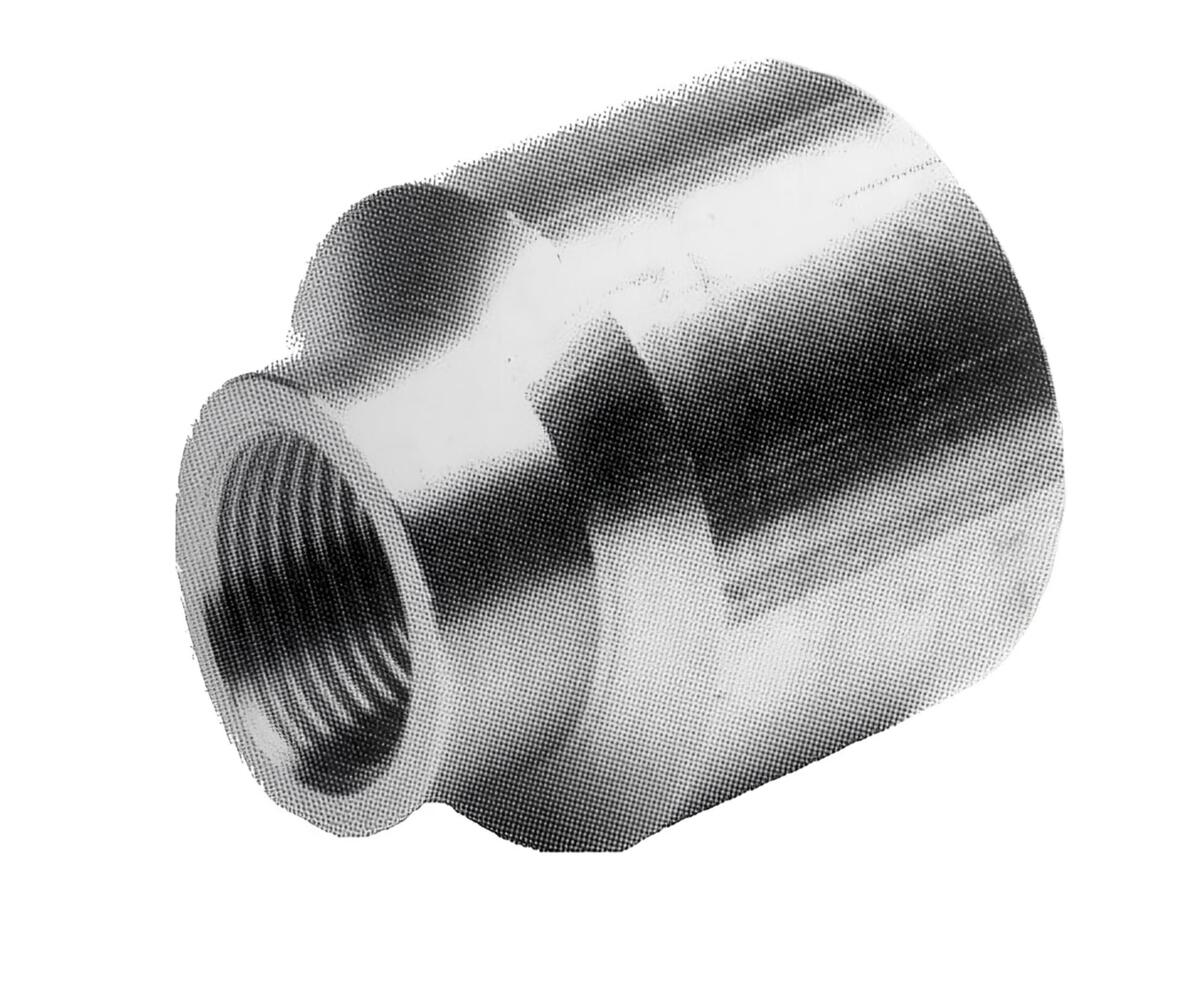

Réduction femelle/femelle inox 316L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger

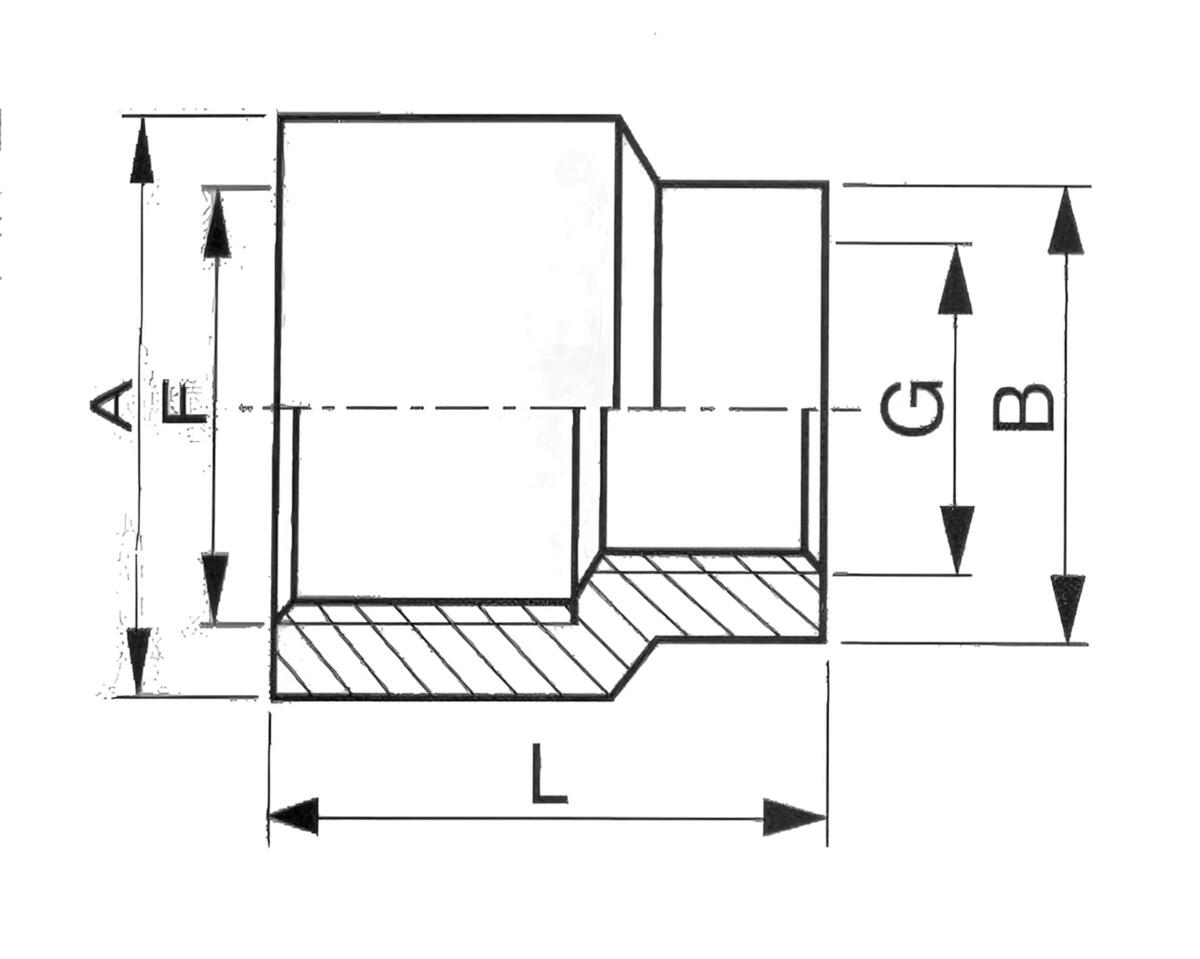

Caractéristiques techniques
| REDUCTIONS FEMELLE/FEMELLE INOX 316L | ||||||||
| DN | F | G | L | A | B | Poids (kg) | GAZ/BSP | NPT/BRIGGS |
| 8/5 | 1/4’’ | 1/8’’ | 27 | 18 | 14 | 0.025 | AMSRFF85G | AMSRFF85N |
| 12/8 | 3/8’’ | 1/4’’ | 30 | 22 | 17 | 0.045 | AMSRFF128G | AMSRFF128N |
| 12/5 | 3/8’’ | 1/8’’ | 30 | 22 | 16 | 0.045 | AMSRFF125G | |
| 15/12 | 1/2’’ | 3/8’’ | 36 | 25 | 21 | 0.070 | AMSRFF1512G | AMSRFF1512N |
| 15/8 | 1/2’’ | 1/4’’ | 36 | 25 | 17 | 0.070 | AMSRFF158G | AMSRFF158N |
| 15/5 | 1/2’’ | 1/8’’ | 36 | 25 | 16 | 0.070 | AMSRFF155G | |
| 20/15 | 3/4’’ | 1/2’’ | 38 | 32 | 27 | 0.110 | AMSRFF2015G | AMSRFF2015N |
| 20/12 | 3/4’’ | 3/8’’ | 38 | 32 | 21 | 0.120 | AMSRFF2012G | |
| 20/8 | 3/4’’ | 1/4’’ | 38 | 32 | 17 | 0.130 | AMSRFF208G | |
| 20/5 | 3/4’’ | 1/8’’ | 38 | 32 | 16 | 0.130 | AMSRFF205G | |
| 25/20 | 1’’ | 3/4’’ | 43 | 40 | 33 | 0.150 | AMSRFF2520G | AMSRFF2520N |
| 25/15 | 1’’ | 1/2’’ | 43 | 40 | 27 | 0.150 | AMSRFF2515G | |
| 25/12 | 1’’ | 3/8’’ | 43 | 40 | 21 | 0.165 | AMSRFF2512G | |
| 25/8 | 1’’ | 1/4’’ | 43 | 40 | 16 | 0.165 | AMSRFF258G | |
| 32/25 | 1’’1/4 | 1’’ | 45 | 50 | 42 | 0.240 | AMSRFF3225G | |
| 32/20 | 1’’1/4 | 3/4’’ | 45 | 50 | 33 | 0.240 | AMSRFF3220G | |
| 32/15 | 1’’1/4 | 1/2’’ | 45 | 50 | 27 | 0.255 | AMSRFF3215G | |
| 32/12 | 1’’1/4 | 3/8’’ | 45 | 50 | 21 | 0.255 | AMSRFF3212G | |
| 40/32 | 1’’1/2 | 1’’1/4 | 50 | 55 | 55 | 0.310 | AMSRFF4032G | |
| 40/25 | 1’’1/2 | 1’’ | 50 | 55 | 42 | 0.310 | AMSRFF4025G | |
| 40/20 | 1’’1/2 | 3/4’’ | 50 | 55 | 33 | 0.340 | AMSRFF4020G | |
| 40/15 | 1’’1/2 | 1/2’’ | 50 | 55 | 27 | 0.350 | AMSRFF4015G | |
| 50/40 | 2’’ | 1’’1/2 | 57 | 70 | 60 | 0.650 | AMSRFF5040G | |
| 50/32 | 2’’ | 1’’1/4 | 57 | 70 | 55 | 0.650 | AMSRFF5032G | |
| 50/25 | 2’’ | 1’’ | 57 | 70 | 42 | 0.670 | AMSRFF5025G | |
| 50/20 | 2’’ | 3/4’’ | 57 | 70 | 33 | 0.670 | AMSRFF5020G | |
| 65/50 | 2’’1/2 | 2’’ | 68 | 85 | 75 | 0.930 | AMSRFF6550G | |
| 65/40 | 2’’1/2 | 1’’1/2 | 68 | 85 | 60 | 0.930 | AMSRFF6540G | |
| 80/65 | 3’’ | 2’’1/2 | 75 | 100 | 87 | 0.150 | AMSRFF8065G | |
| 80/50 | 3’’ | 2’’ | 75 | 100 | 75 | 0.160 | AMSRFF8050G | |
Les dimensions des produits ne sont pas contractuelles
