Informations générales

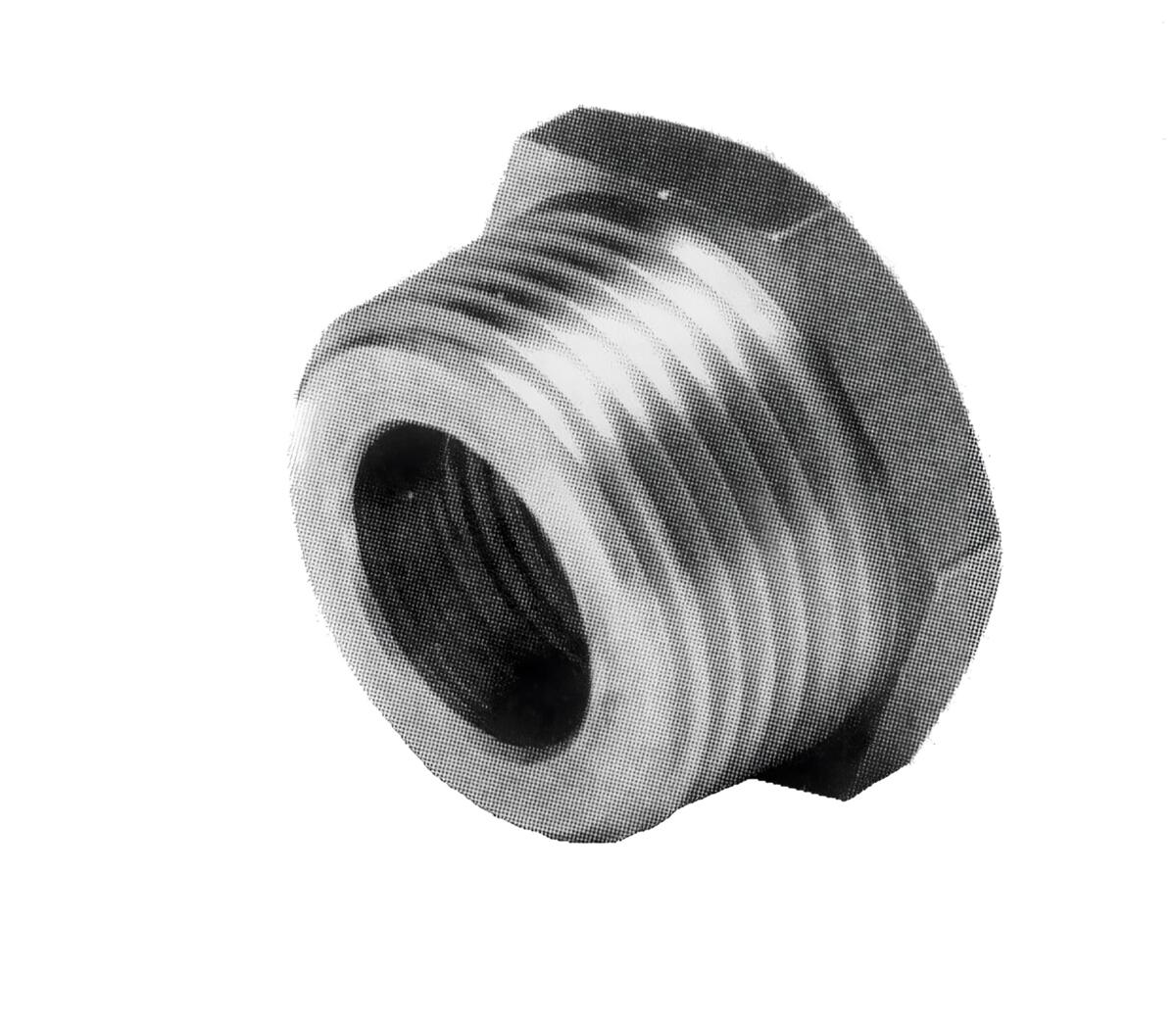

Réduction mâle / femelle inox 316L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger
Caractéristiques techniques
| REDUCTIONS MALE/FEMELLE INOX 316L | |||||||

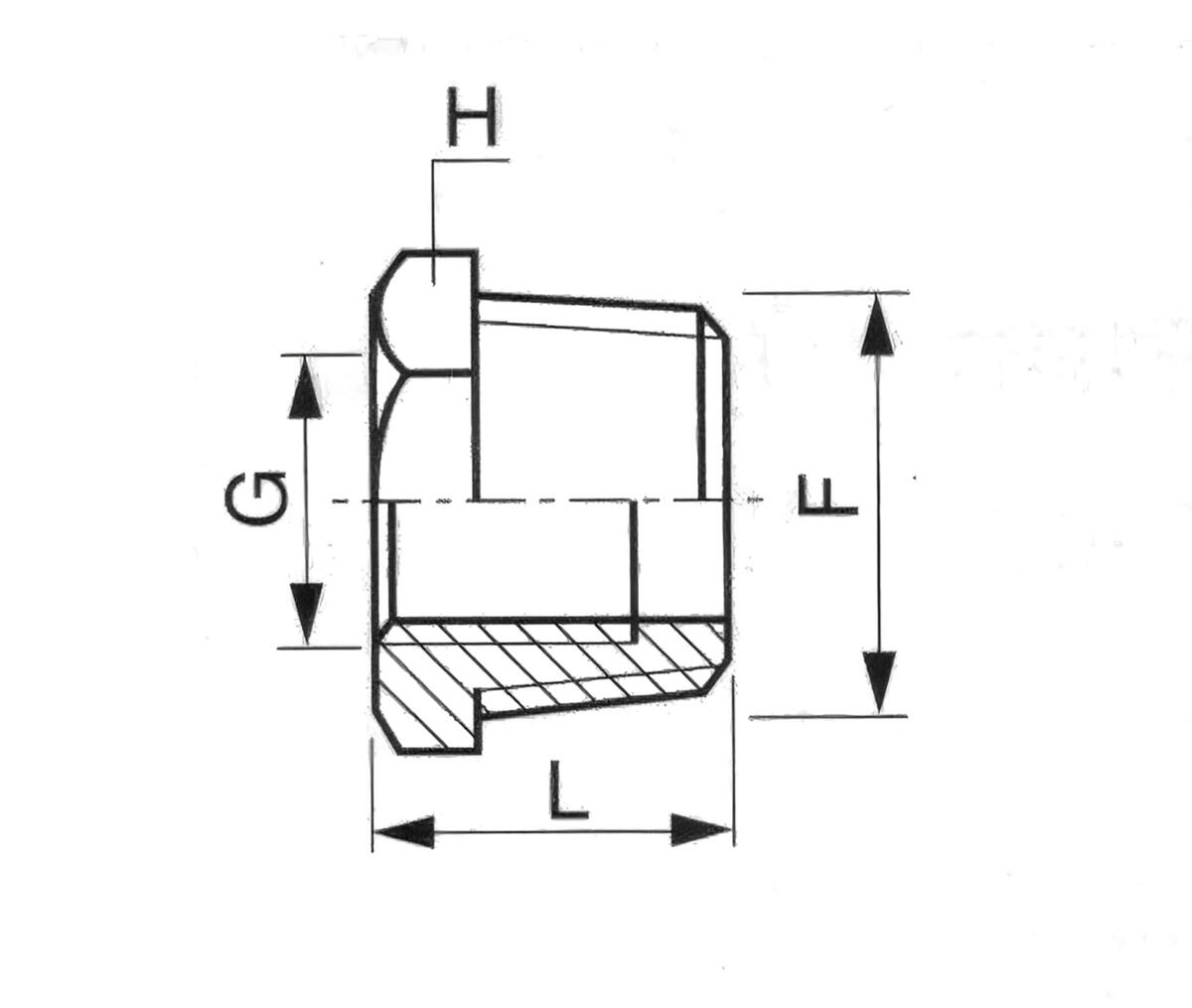

| DN | F | G | L | H | Poids (kg) | GAZ/BSP | NPT/BRIGGS |
| 8/5 | 1/4’’ | 1/8’’ | 13 | 14 | 0.010 | AMSRMF85G | AMSRMF85N |
| 12/8 | 3/8’’ | 1/4’’ | 15 | 19 | 0.020 | AMSRMF128G | AMSRMF128N |
| 12/5 | 3/8’’ | 1/8’’ | 15 | 19 | 0.020 | AMSRMF125G | AMSRMF125N |
| 15/12 | 1/2’’ | 3/8’’ | 18 | 23 | 0.025 | AMSRMF1512G | AMSRMF1512N |
| 15/8 | 1/2’’ | 1/4’’ | 18 | 23 | 0.035 | AMSRMF158G | AMSRMF158N |
| 15/5 | 1/2’’ | 1/8’’ | 18 | 23 | 0.045 | AMSRMF155G | AMSRMF155N |
| 20/15 | 3/4’’ | 1/2’’ | 22 | 27 | 0.040 | AMSRMF2015G | AMSRMF2015N |
| 20/12 | 3/4’’ | 3/8’’ | 22 | 27 | 0.060 | AMSRMF2012G | AMSRMF2012N |
| 20/8 | 3/4’’ | 1/4’’ | 22 | 27 | 0.070 | AMSRMF208G | AMS RMF208N |
| 20/5 | 3/4’’ | 1/8’’ | 22 | 27 | 0.080 | AMSRMF205G | |
| 25/20 | 1’’ | 3/4’’ | 23 | 36 | 0.075 | AMSRMF2520G | AMS RMF2520N |
| 25/15 | 1’’ | 1/2’’ | 23 | 36 | 0.105 | AMSRMF2515G | |
| 25/12 | 1’’ | 3/8’’ | 23 | 36 | 0.125 | AMSRMF2512G | |
| 25/8 | 1’’ | 1/4’’ | 23 | 36 | 0.165 | AMSRMF258G | |
| 32/25 | 1’’1/4 | 1’’ | 27 | 46 | 0.135 | AMSRMF3225G | |
| 32/20 | 1’’1/4 | 3/4’’ | 27 | 46 | 0.220 | AMSRMF3220G | |
| 32/15 | 1’’1/4 | 1/2’’ | 27 | 46 | 0.245 | AMSRMF3215G | |
| 32/12 | 1’’1/4 | 3/8’’ | 27 | 46 | 0.250 | AMSRMF3212G | |
| 40/32 | 1’’1/2 | 1’’1/4 | 30 | 50 | 0.130 | AMSRMF4032G | |
| 40/25 | 1’’1/2 | 1’’ | 30 | 50 | 0.265 | AMSRMF4025G | |
| 40/20 | 1’’1/2 | 3/4’’ | 30 | 50 | 0.340 | AMSRMF4020G | |
| 40/15 | 1’’1/2 | 1/2’’ | 30 | 50 | 0.365 | AMSRMF4015G | |
| 50/40 | 2’’ | 1’’1/2 | 34 | 65 | 0.350 | AMSRMF5040G | |
| 50/32 | 2’’ | 1’’1/4 | 34 | 65 | 0.445 | AMSRMF5032G | |
| 50/25 | 2’’ | 1’’ | 34 | 65 | 0.580 | AMSRMF5025G | |
| 50/20 | 2’’ | 3/4’’ | 34 | 65 | 0.600 | AMSRMF5020G | |
| 50/15 | 2’’ | 1/2’’ | 34 | 65 | 0.600 | AMSRMF5015G | |
| 65/50 | 2’’1/2 | 2’’ | 37 | 78 | 0.870 | AMSRMF6550G | |
| 65/40 | 2’’1/2 | 1’’1/2 | 37 | 78 | 0.900 | AMSRMF6540G | |
| 65/32 | 2’’1/2 | 1’’1/4 | 37 | 78 | 0.950 | AMSRMF6532G | |
| 65/25 | 2’’1/2 | 1’’ | 37 | 78 | 0.950 | AMS RMF6525G | |
| 80/65 | 3’’ | 2’’1/2 | 42 | 92 | 0.615 | AMSRMF8065G | |
| 80/50 | 3’’ | 2’’ | 42 | 92 | 1.225 | AMSRMF8050G | |
Les dimensions des produits ne sont pas contractuelles
