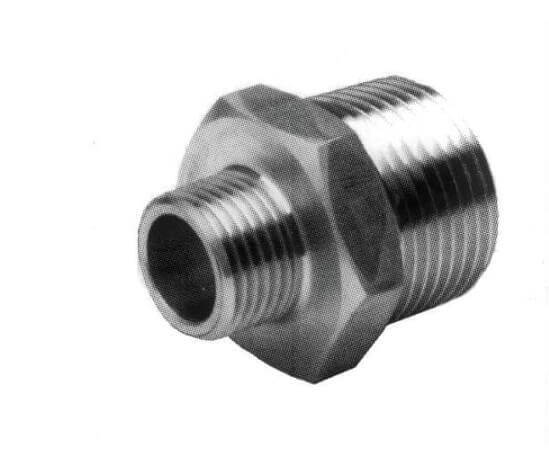

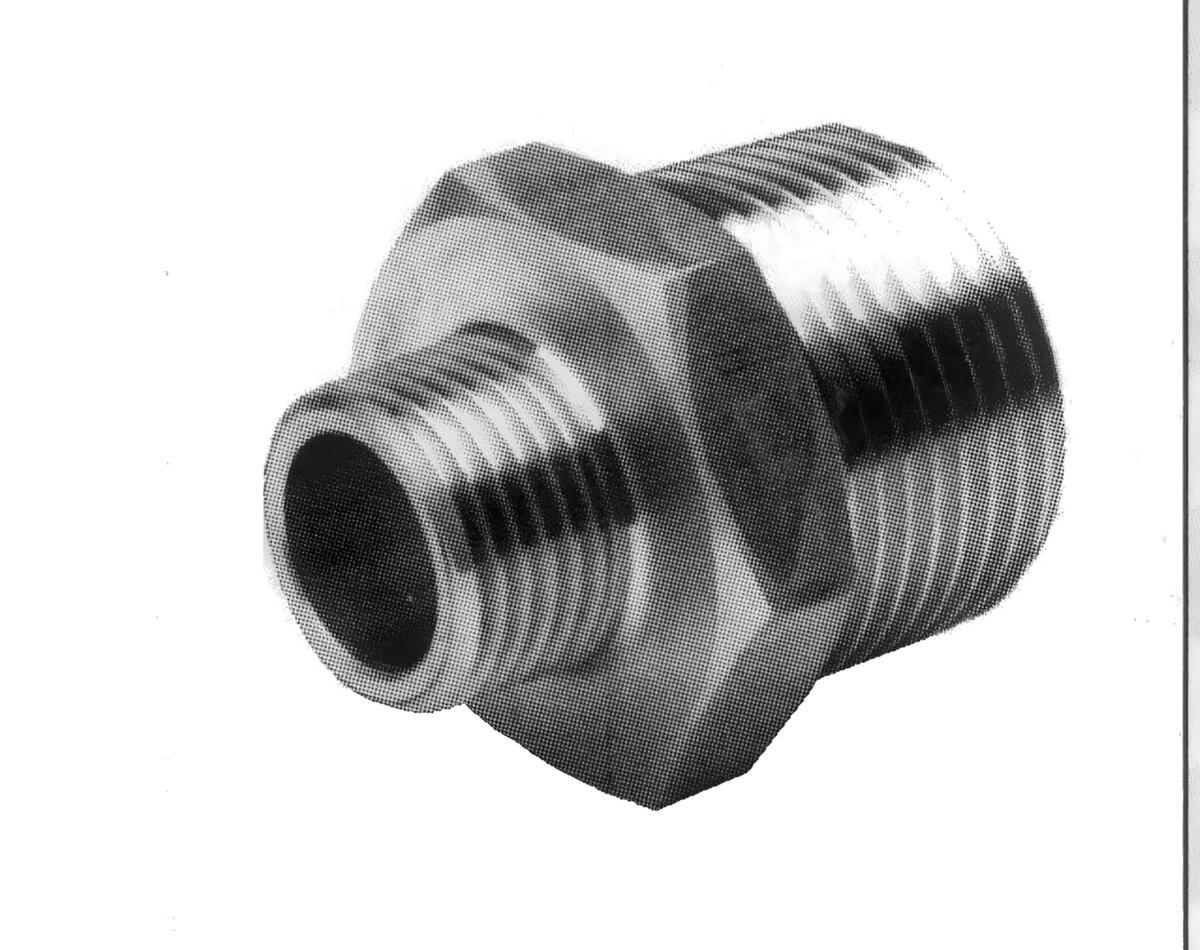

Réduction mâle/mâle inox 316L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger
Caractéristiques techniques

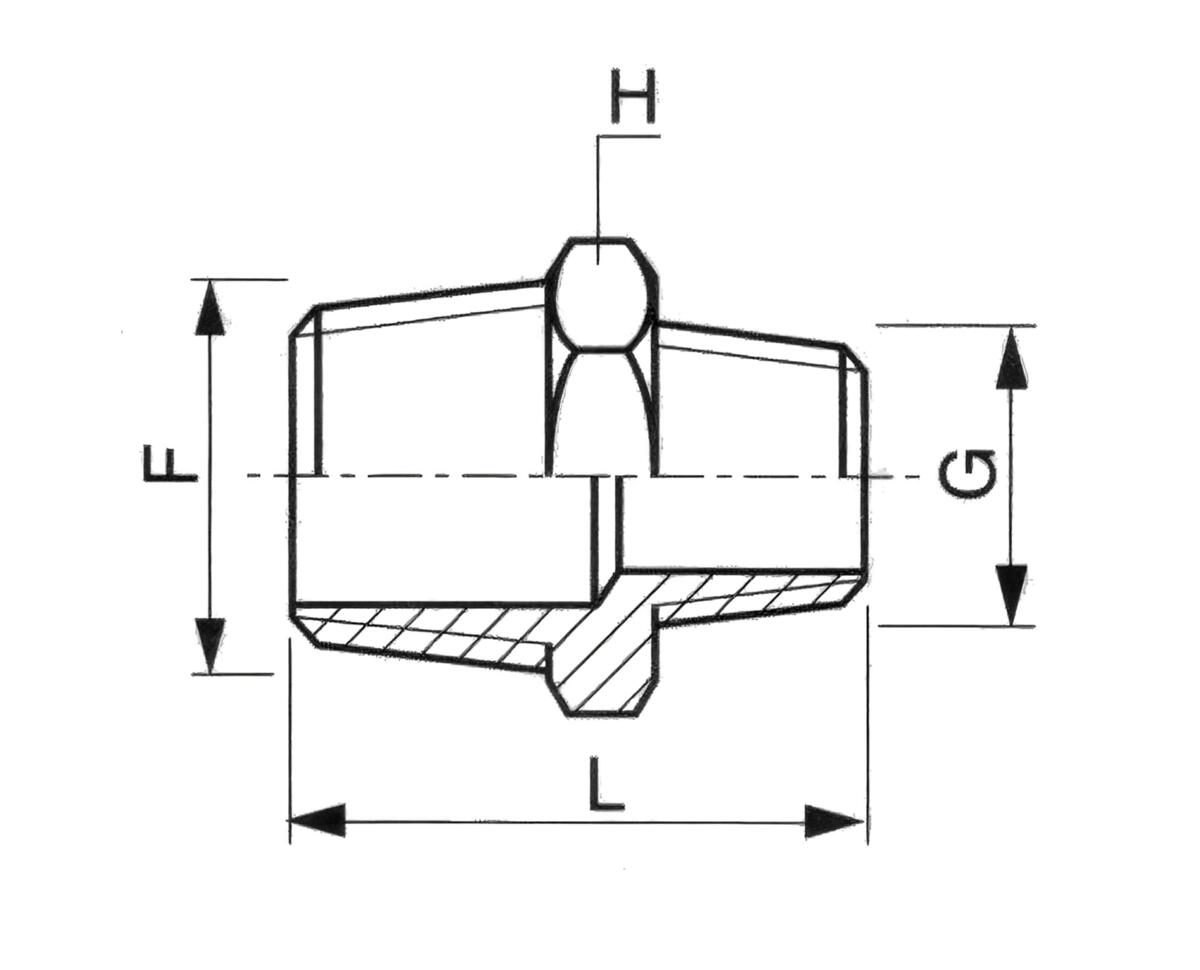

| REDUCTIONS MALE/MALE INOX 316L | |||||||
| DN | F | G | L | H | Poids (kg) | GAZ/BSP | NPT/BRIGGS |
| 8/5 | 1/4’’ | 1/8’’ | 27 | 14 | 0.010 | AMSRMM85G | AMSRMM85N |
| 12/8 | 3/8’’ | 1/4’’ | 30 | 19 | 0.025 | AMSRMM128G | AMSRMM128N |
| 12/5 | 3/8’’ | 1/8’’ | 29 | 19 | 0.025 | AMSRMM125G | AMSRMM125N |
| 15/12 | 1/2’’ | 3/8’’ | 33 | 23 | 0.040 | AMSRMM1512G | AMSRMM1512N |
| 15/8 | 1/2’’ | 1/4’’ | 32 | 23 | 0.040 | AMSRMM158G | AMSRMM158N |
| 15/5 | 1/2’’ | 1/8’’ | 31 | 23 | 0.040 | AMSRMM155G | |
| 20/15 | 3/4’’ | 1/2’’ | 39 | 27 | 0.070 | AMSRMM2015G | AMSRMM 2015N |
| 20/12 | 3/4’’ | 3/8’’ | 38 | 27 | 0.070 | AMSRMM2012G | AMSRMM 2012N |
| 20/8 | 3/4’’ | 1/4’’ | 37 | 27 | 0.070 | AMSRMM208G | |
| 20/5 | 3/4’’ | 1/8’’ | 36 | 27 | 0.070 | AMSRMM205G | |
| 25/20 | 1’’ | 3/4’’ | 47 | 36 | 0.130 | AMSRMM2520G | AMSRMM 2520N |
| 25/15 | 1’’ | 1/2’’ | 43 | 36 | 0.130 | AMSRMM2515G | |
| 25/12 | 1’’ | 3/8’’ | 42 | 36 | 0.130 | AMSRMM2512G | |
| 25/8 | 1’’ | 1/4’’ | 41 | 36 | 0.130 | AMSRMM258G | |
| 32/25 | 1’’1/4 | 1’’ | 52 | 46 | 0.280 | AMSRMM3225G | |
| 32/20 | 1’’1/4 | 3/4’’ | 49 | 46 | 0.245 | AMSRMM3220G | |
| 32/15 | 1’’1/4 | 1/2’’ | 45 | 46 | 0.250 | AMSRMM3215G | |
| 32/12 | 1’’1/4 | 3/8’’ | 44 | 46 | 0.250 | AMSRMM3212G | |
| 40/32 | 1’’1/2 | 1’’1/4 | 53 | 50 | 0.290 | AMSRMM4032G | |
| 40/25 | 1’’1/2 | 1’’ | 52 | 50 | 0.230 | AMSRMM4025G | |
| 40/20 | 1’’1/2 | 3/4’’ | 49 | 50 | 0.245 | AMSRMM4020G | |
| 40/15 | 1’’1/2 | 1/2’’ | 45 | 50 | 0.250 | AMSRMM4015G | |
| 50/40 | 2’’ | 1’’1/2 | 57 | 65 | 0.500 | AMSRMM5040G | |
| 50/32 | 2’’ | 1’’1/4 | 57 | 65 | 0.500 | AMSRMM5032G | |
| 50/25 | 2’’ | 1’’ | 56 | 65 | 0.510 | AMSRMM5025G | |
| 50/20 | 2’’ | 3/4’’ | 53 | 65 | 0.515 | AMSRMM5020G | |
| 65/50 | 2’’1/2 | 2’’ | 61 | 78 | 0.910 | AMSRMM6550G | |
| 65/40 | 2’’1/2 | 1’’1/2 | 68 | 78 | 0.940 | AMSRMM6540G | |
| 80/65 | 3’’ | 2’’1/2 | 68 | 92 | 1.200 | AMSRMM8065G | |
| 80/50 | 3’’ | 2’’ | 67 | 92 | 1.300 | AMSRMM8050G | |
Les dimensions des produits ne sont pas contractuelles
