Informations générales

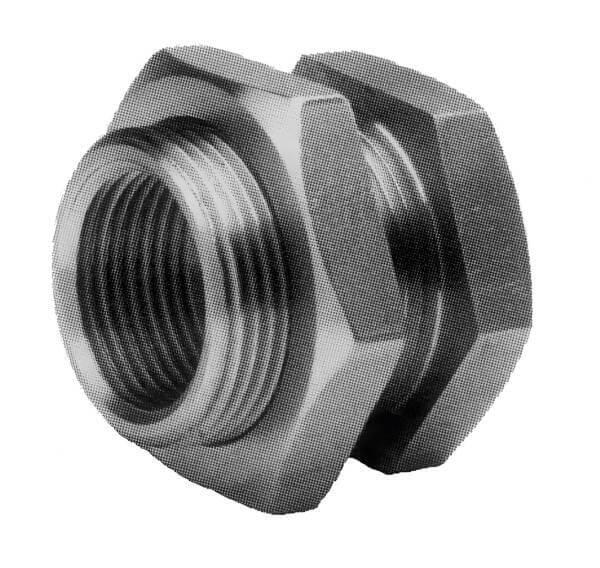

Traversée de cloison fileté avec contre écrou inox 316L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger

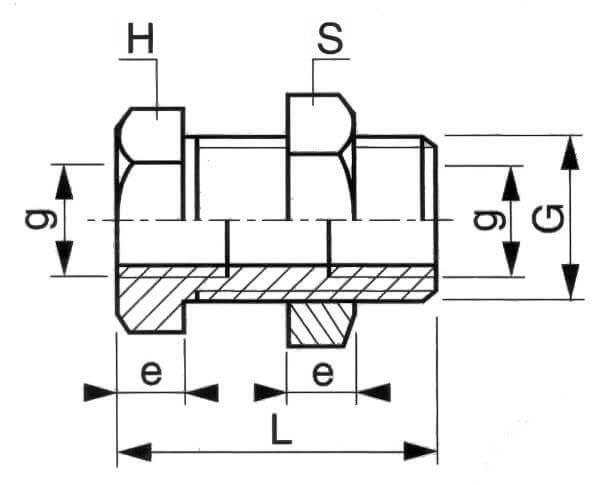

Caractéristiques techniques
| TRAVSERSEES DE CLOISON INOX 316L | ||||||||
| DN | g | G | e | H | S | L | Poids (kg) | GAZ/BSP |
| 8 | 1/4’’ | 1/2’’ | 8 | 27 | 30 | 35 | 0.100 | AMSTC8G |
| 12 | 3/8’’ | 1/2’’ | 8 | 27 | 30 | 35 | 0.090 | AMSTC12G |
| 15 | 1/2’’ | 3/4’’ | 9 | 32 | 36 | 40 | 0.130 | AMSTC15G |
| 20 | 3/4’’ | 1’’ | 10 | 38 | 46 | 40 | 0.210 | AMSTC20G |
| 25 | 1’’ | 1’’1/4 | 11 | 50 | 55 | 45 | 0.350 | AMSTC25G |
| 32 | 1’’1/4 | 1’’1/2 | 12 | 60 | 60 | 50 | 0.420 | AMSTC32G |
| 40 | 1’’1/2 | 2’’ | 12 | 70 | 75 | 54 | 0.780 | AMSTC40G |
Les dimensions des produits ne sont pas contractuelles
