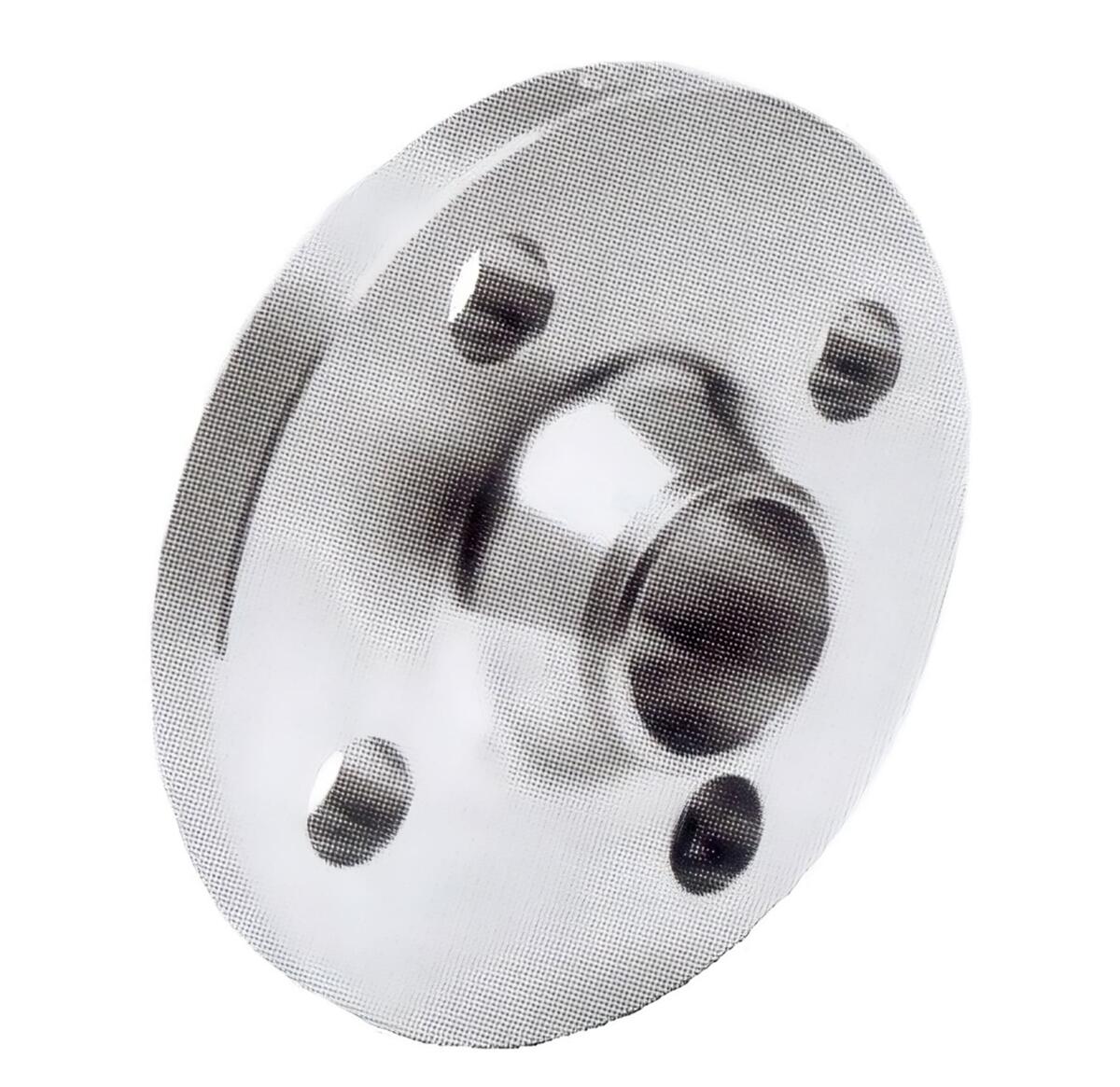

Bride à Collerette Type 11B PN 10/40 Inox

Informations générales

Bride à collerette type 11B PN 10/40 inox 316L ou 304L

Documents

ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf - 8436.096ko)
Télecharger

Caractéristiques techniques

BRIDES COLLERETTES TYPE 11B PN 10/40 Jusque DN 40, PN 16 jusque DN 150, PN 10 au-delà

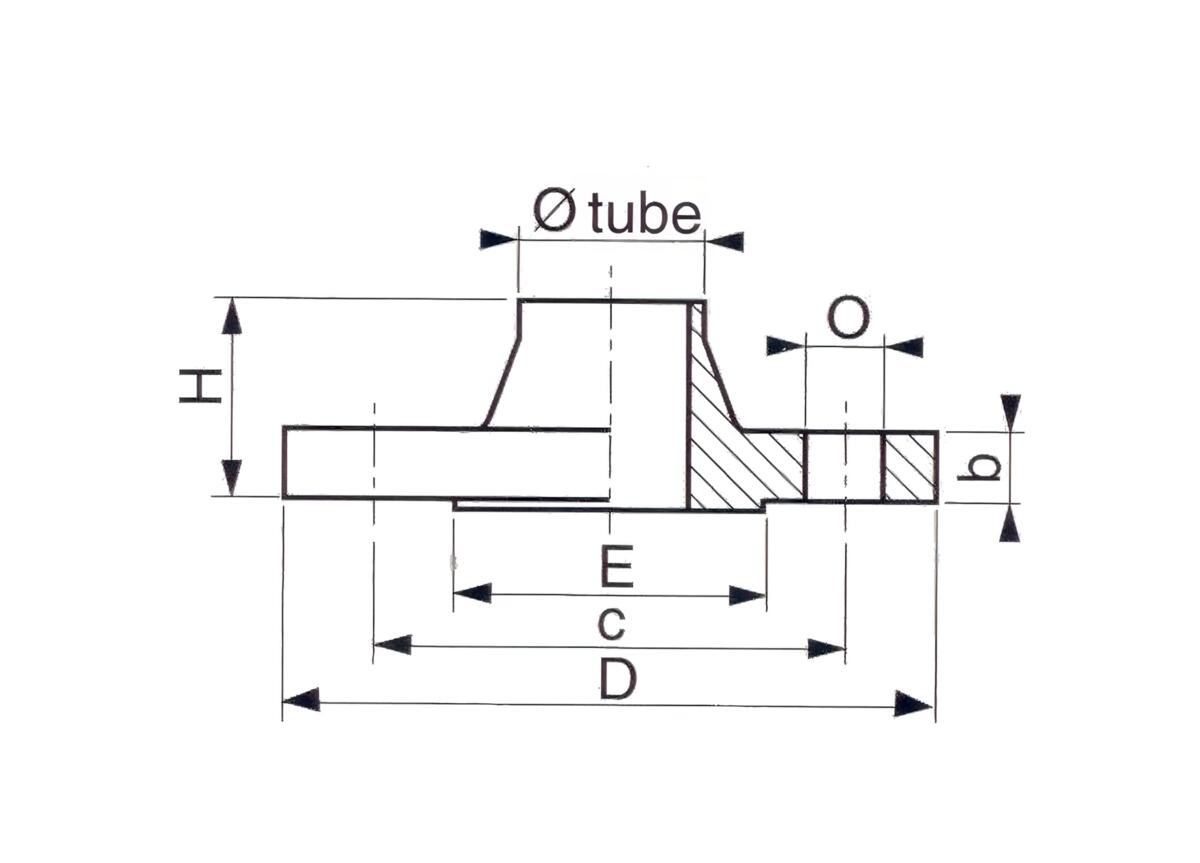

  Dimensions (en mm) Perçage (en mm)
DN D E Ø b H n O c Poids (kg) INOX 304L INOX 316L
15 95 45 21.3 14 35 4 14 65 0.70 AMS2COL15 AMS4COL15
20 105 58 26.9 16 38 4 14 75 1.00 AMS2COL20 AMS4COL20
25 115 68 33.7 16 38 4 14 85 1.20 AMS2COL25 AMS4COL25
32 140 78 42.4 16 40 4 18 100 1.75 AMS2COL32 AMS4COL32
40 150 88 48.3 16 42 4 18 110 1.85 AMS2COL40 AMS4COL40
50 165 102 60.3 18 45 4 18 125 2.55 AMS2COL50 AMS4COL50
65 185 122 76.1 18 45 4 18 145 3.10 AMS2COL65 AMS4COL65
80 200 138 88.9 20 50 8 18 160 4.00 AMS2COL80 AMS4COL80
100 220 158 114.3 20 52 8 18 180 4.55 AMS2COL100 AMS4COL100
125 250 188 139.7 22 55 8 18 210 6.20 AMS2COL125 AMS4COL125
150 285 212 168.3 22 55 8 22 240 7.80 AMS2COL150 AMS4COL150
200 340 268 219.1 24 62 8 22 295 11.00 AMS2COL200 AMS4COL200
Les dimensions des produits ne sont pas contractuelles
