Informations générales

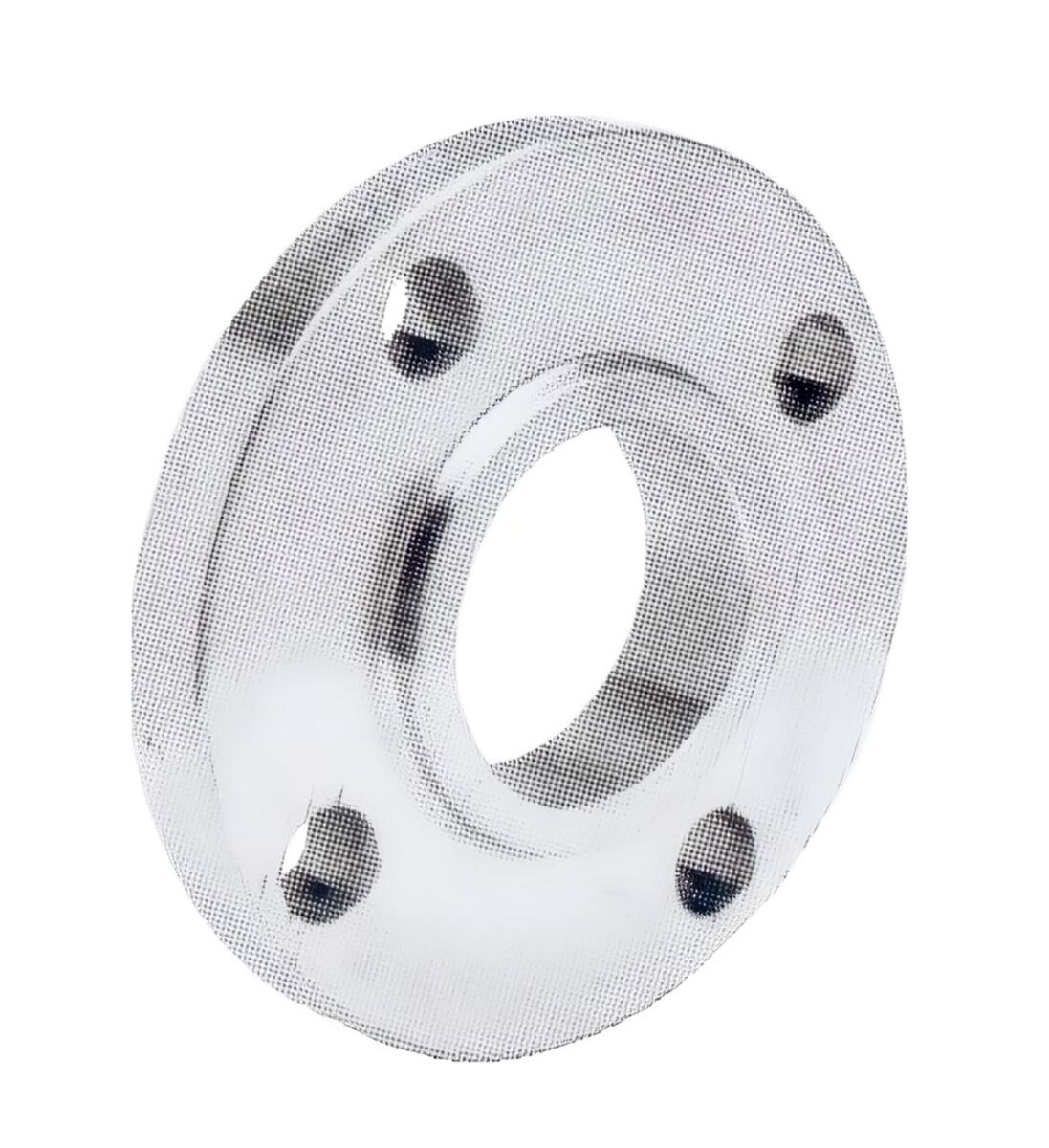

Bride lap-joint PN 20 150 Lbs inox 316L ou 304L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger
Caractéristiques techniques

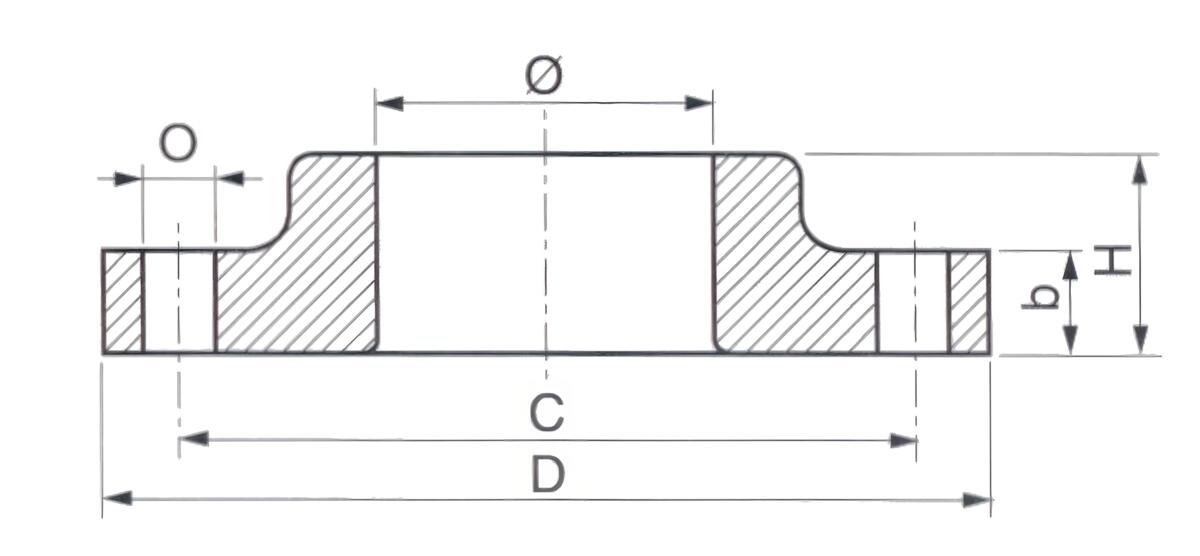

| BRIDES LAP-JOINT PN 20 150 LBS | ||||||||||
| Dimensions (en mm) | Perçage (en mm) | |||||||||
| DN | D | Ø | b | H | n | O | c | Poids (kg) | INOX 304L | INOX 316L |
| 15 | 89 | 21.3 | 11.2 | 48 | 4 | 15.8 | 60.3 | 0.500 | AMS2LJ2015 | AMS4LJ2015 |
| 20 | 99 | 26.7 | 12.7 | 52 | 4 | 15.8 | 69.8 | 0.900 | AMS2LJ2020 | AMS4LJ2020 |
| 25 | 108 | 33.4 | 14.3 | 56 | 4 | 15.8 | 79.4 | 0.900 | AMS2LJ2025 | AMS4LJ2025 |
| 32 | 117 | 42.2 | 15.9 | 57 | 4 | 15.8 | 88.9 | 1.400 | AMS2LJ2032 | AMS4LJ2032 |
| 40 | 127 | 48.3 | 17.5 | 62 | 4 | 15.8 | 98.4 | 1.400 | AMS2LJ2040 | AMS4LJ2040 |
| 50 | 152 | 60.3 | 19.1 | 63 | 4 | 19.0 | 120.6 | 2.300 | AMS2LJ2050 | AMS4LJ2050 |
| 65 | 178 | 73.1 | 22.3 | 70 | 4 | 19.0 | 139.7 | 3.200 | AMS2LJ2065 | AMS4LJ2065 |
| 80 | 190 | 88.9 | 23.9 | 70 | 4 | 19.0 | 152.4 | 3.600 | AMS2LJ2080 | AMS4LJ2080 |
| 100 | 229 | 114.3 | 23.9 | 76 | 8 | 19.0 | 190.5 | 5.900 | AMS2LJ20100 | AMS4LJ20100 |
| 125 | 254 | 141.2 | 23.9 | 89 | 8 | 22.2 | 215.9 | 6.800 | AMS2LJ20125 | AMS4LJ20125 |
| 150 | 279 | 168.4 | 25.4 | 89 | 8 | 22.2 | 241.3 | 8.600 | AMS2LJ20150 | AMS4LJ20150 |
| 200 | 343 | 219.1 | 28.6 | 102 | 8 | 22.2 | 298.4 | 13.600 | AMS2LJ20200 | AMS4LJ20200 |
Les dimensions des produits ne sont pas contractuelles
