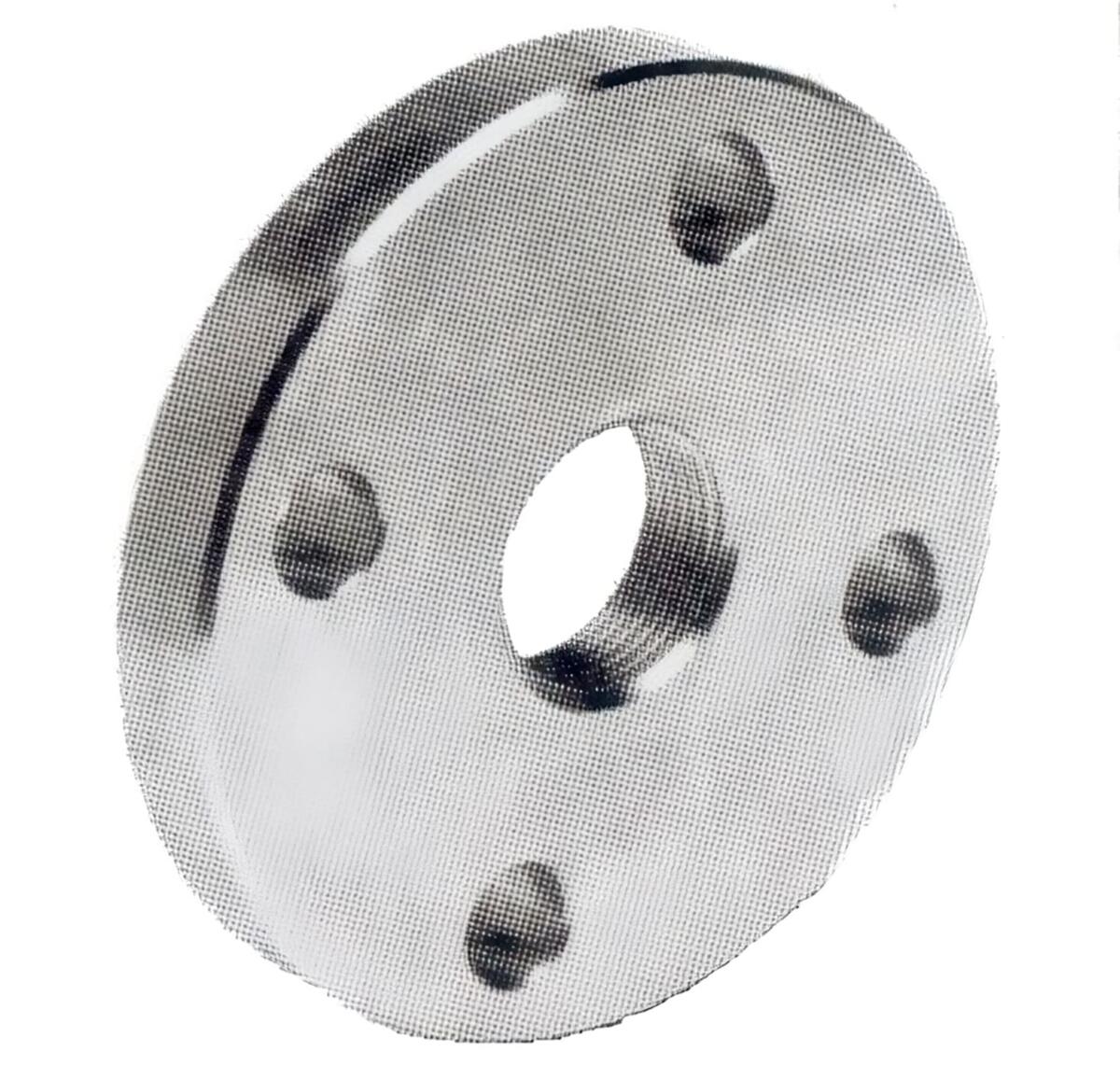

Bride Plate Taraudée Inox PN 10/16

Informations générales

Bride plate taraudée PN 10/16 inox 316L ou 304L

Documents

ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf - 8436.096ko)
Télecharger

Caractéristiques techniques

BRIDES PLATES TARAUDEES PN10/16

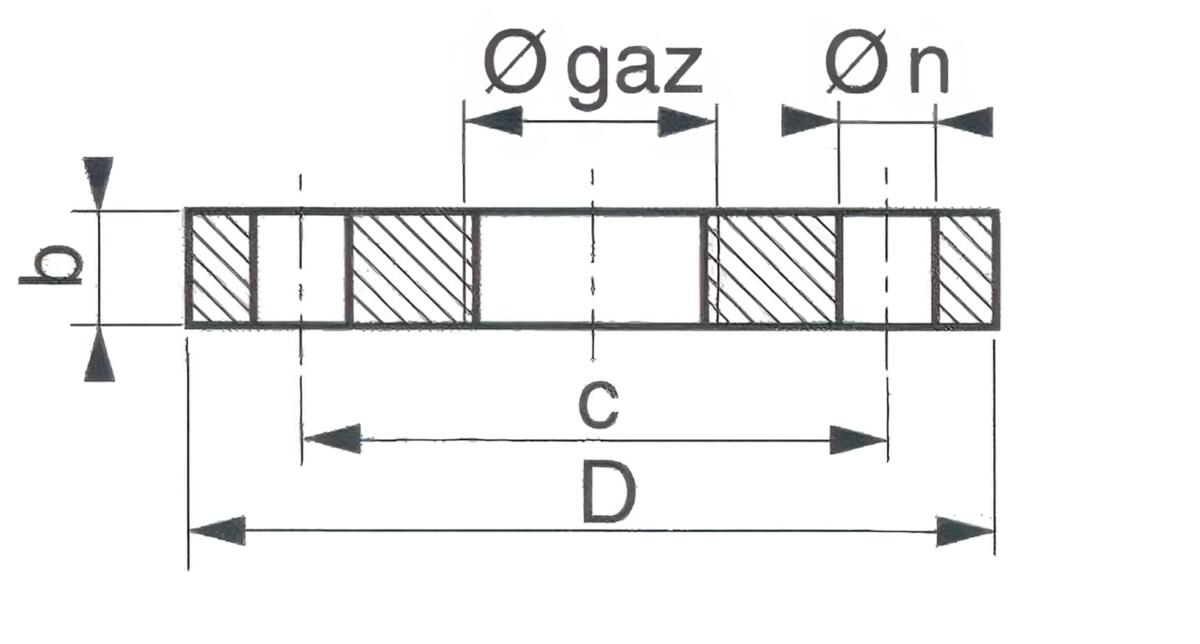

  Dimensions (en mm) Perçage (en mm)
DN D BSPT b n Ø c Poids (kg) INOX 304L INOX 316L
10 90 3/8’’ 14 4 14 60 0.60 AMS2PT10 AMS4PT10
15 95 1/2’’ 14 4 14 65 0.67 AMS2PT15 AMS4PT15
20 105 3/4’’ 16 4 14 75 0.95 AMS2PT20 AMS4PT20
25 115 1’’ 16 4 14 85 1.10 AMS2PT25 AMS4PT25
32 140 1’’1/4 16 4 18 100 1.62 AMS2PT32 AMS4PT32
40 150 1’’1/2 16 4 18 110 1.85 AMS2PT40 AMS4P40
50 165 2’’ 18 4 18 125 2.45 AMS2PT50 AMS4PT50
65 185 2’’1/2 18 4 18 145 3.00 AMS2PT65 AMS4PT65
80 200 3’’ 22 8 18 160 3.95 AMS2PT80 AMS4PT80
100 220 4’’ 22 8 18 180 4.40 AMS2PT100 AMS4PT100
Les dimensions des produits ne sont pas contractuelles
