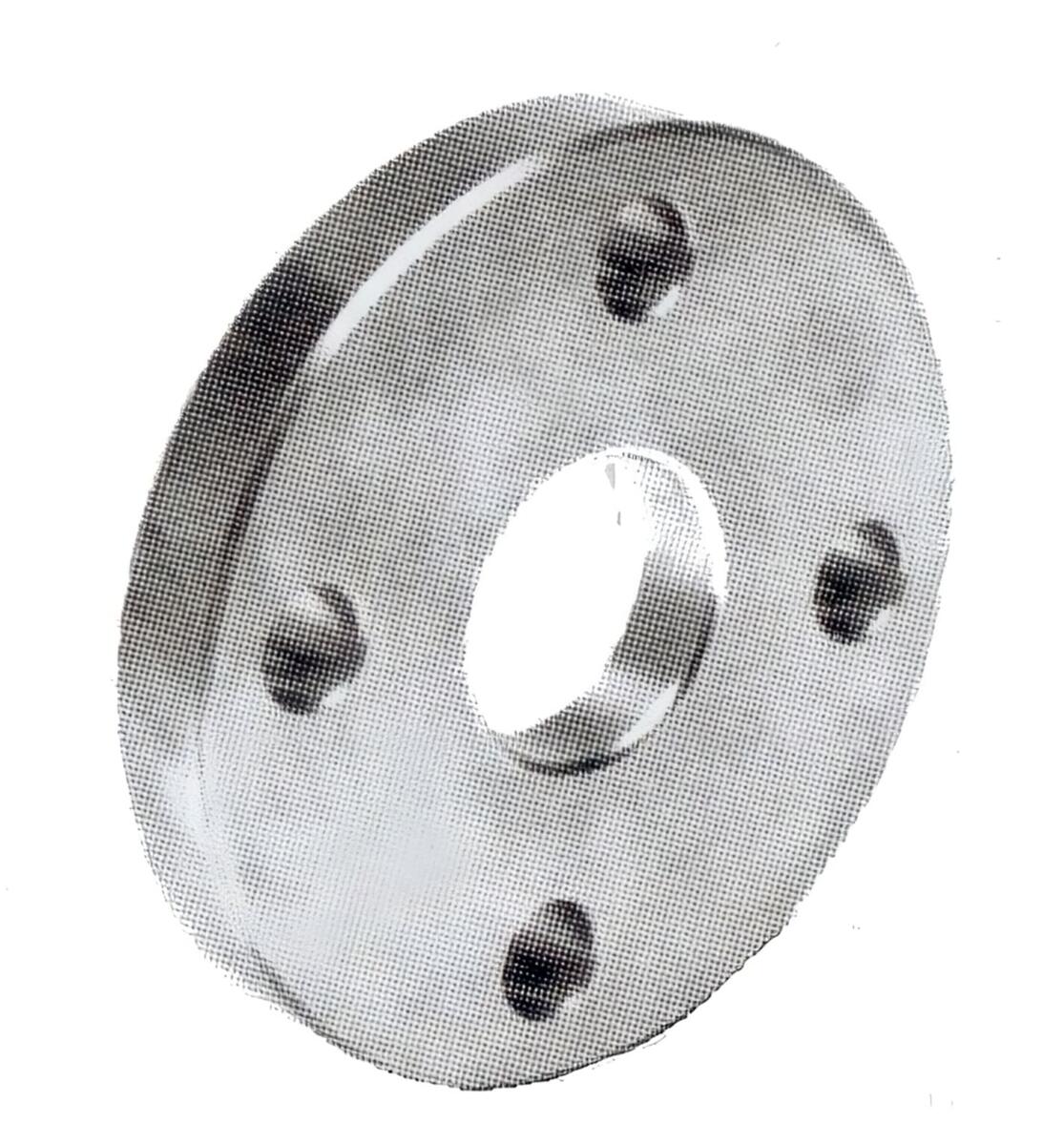

Bride Plate Tournante Inox PN10/40

Informations générales

Bride plate tournante PN10/40 inox 316L ou 304L

Documents

ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf - 8436.096ko)
Télecharger

Caractéristiques techniques

BRIDES PLATES TOURNANTES PN 10/40 Jusque DN 40, PN 16 jusque DN 150, PN 10 au-delà

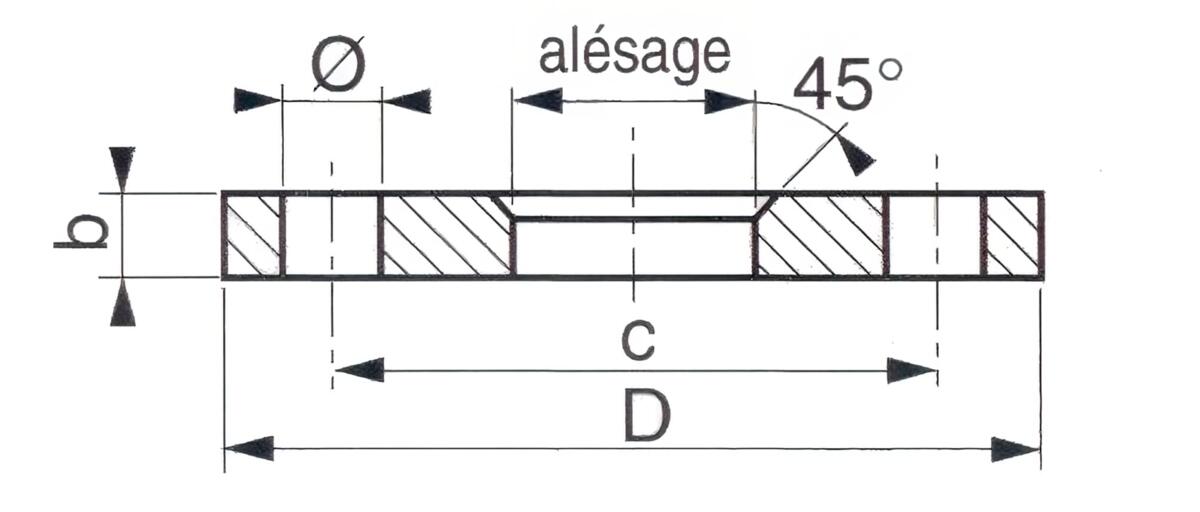

  Dimensions (en mm) Perçage (en mm)
DN D Ø Alésage b n Ø c Poids (kg) INOX 304L INOX 316L
10 90 19 14 4 14 60 0.60 AMS2BT10 AMS4BT10
15 95 24 14 4 14 65 0.67 AMS2BT15 AMS4BT15
20 105 30 16 4 14 75 0.95 AMS2BT20 AMS4BT20
25 115 36 16 4 14 85 1.10 AMS2BT25 AMS4BT25
32 140 46 16 4 18 100 1.62 AMS2BT32 AMS4BT32
40 150 54 16 4 18 110 1.85 AMS2BT40 AMS4BT40
50 165 65 16 4 18 125 2.45 AMS2BT50 AMS4BT50
65 185 81 18 4 18 145 3.00 AMS2BT65 AMS4BT65
80 200 94 18 8 18 160 3.95 AMS2BT80 AMS4BT80
100 220 119 18 8 18 180 4.40 AMS2BT100 AMS4BT100
125 250 145 18 8 18 210 5.90 AMS2BT125 AMS4BT125
150 285 173 18 8 22 240 7.10 AMS2BT150 AMS4BT150
200 340 225 20 8 22 295 7.90 AMS2BT200 AMS4BT200
250 395 281 26 12 22 350 11.50 AMS2BT250 AMS4BT250
300 445 333 26 12 22 400 13.00 AMS2BT300 AMS4BT300
Les dimensions des produits ne sont pas contractuelles
