Informations générales

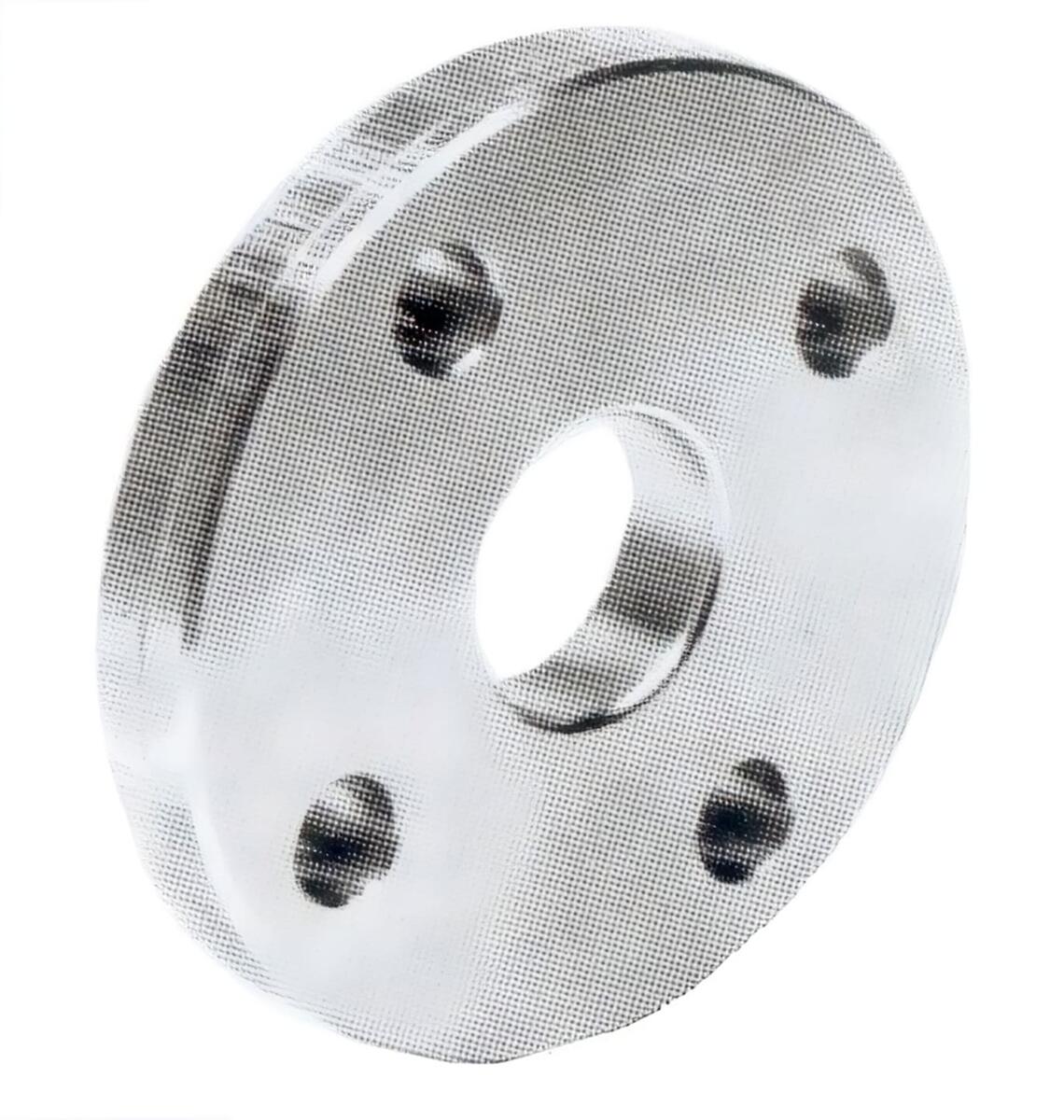

Bride plates à souder PN 10/40 inox 316L ou 304L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger

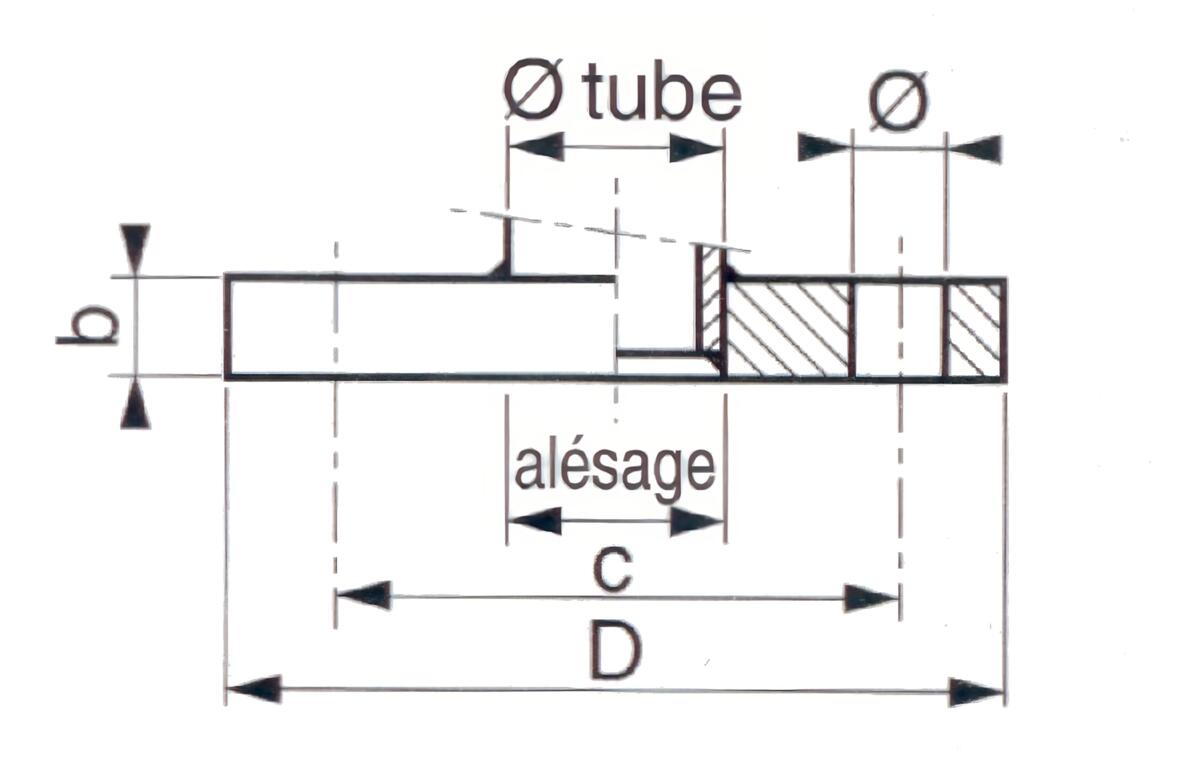

Caractéristiques techniques
| BRIDES PLATES SOUDER PN 10/40 Jusque DN 40, PN 16 jusque DN 150, PN 10 au-delà | |||||||||
| Dimensions (en mm) | Perçage (en mm) | ||||||||
| DN | D | Ø | b | n | Ø | c | Poids (kg) | INOX 304L | INOX 316L |
| 10 | 90 | 17.2 | 14 | 4 | 14 | 60 | 0.60 | AMS2PAS10 | AMS4PAS10 |
| 15 | 95 | 21.3 | 14 | 4 | 14 | 65 | 0.67 | AMS2PAS15 | AMS4PAS15 |
| 20 | 105 | 26.9 | 16 | 4 | 14 | 75 | 0.95 | AMS2PAS20 | AMS4PAS20 |
| 25 | 115 | 33.7 | 16 | 4 | 14 | 85 | 1.10 | AMS2PAS25 | AMS4PAS25 |
| 32 | 140 | 42.4 | 16 | 4 | 18 | 100 | 1.62 | AMS2PAS32 | AMS4PAS32 |
| 40 | 150 | 48.3 | 16 | 4 | 18 | 110 | 1.85 | AMS2PAS40 | AMS4PAS40 |
| 50 | 165 | 60.3 | 18 | 4 | 18 | 125 | 2.45 | AMS2PAS50 | AMS4PAS50 |
| 65 | 185 | 76.1 | 18 | 4 | 18 | 145 | 3.00 | AMS2PAS65 | AMS4PAS65 |
| 80 | 200 | 88.9 | 22 | 8 | 18 | 160 | 3.95 | AMS2PAS80 | AMS4PAS80 |
| 100 | 220 | 114.3 | 22 | 8 | 18 | 180 | 4.40 | AMS2PAS100 | AMS4PAS100 |
| 125 | 250 | 139.7 | 24 | 8 | 18 | 210 | 5.90 | AMS2PAS125 | AMS4PAS125 |
| 150 | 285 | 168.3 | 24 | 8 | 22 | 240 | 7.10 | AMS2PAS150 | AMS4PAS150 |
| 200 | 340 | 219.1 | 24 | 8 | 22 | 295 | 10.00 | AMS2PAS200 | AMS4PAS200 |
| 250 | 395 | 273 | 26 | 12 | 22 | 350 | 12.80 | AMS2PAS250 | AMS4PAS250 |
| 300 | 445 | 323.9 | 26 | 12 | 22 | 400 | AMS2PAS300 | AMS4PAS300 | |
Les dimensions des produits ne sont pas contractuelles
