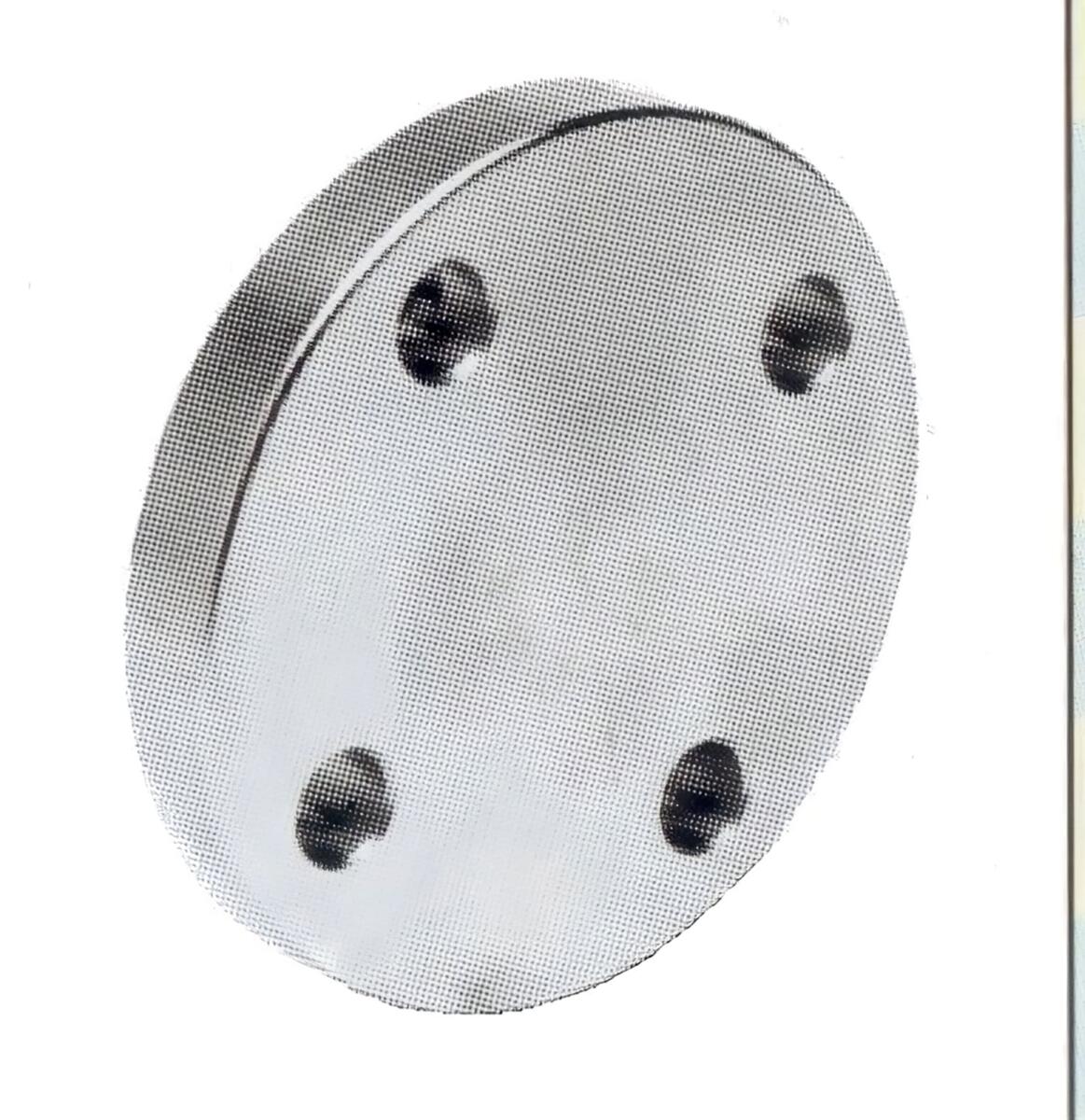

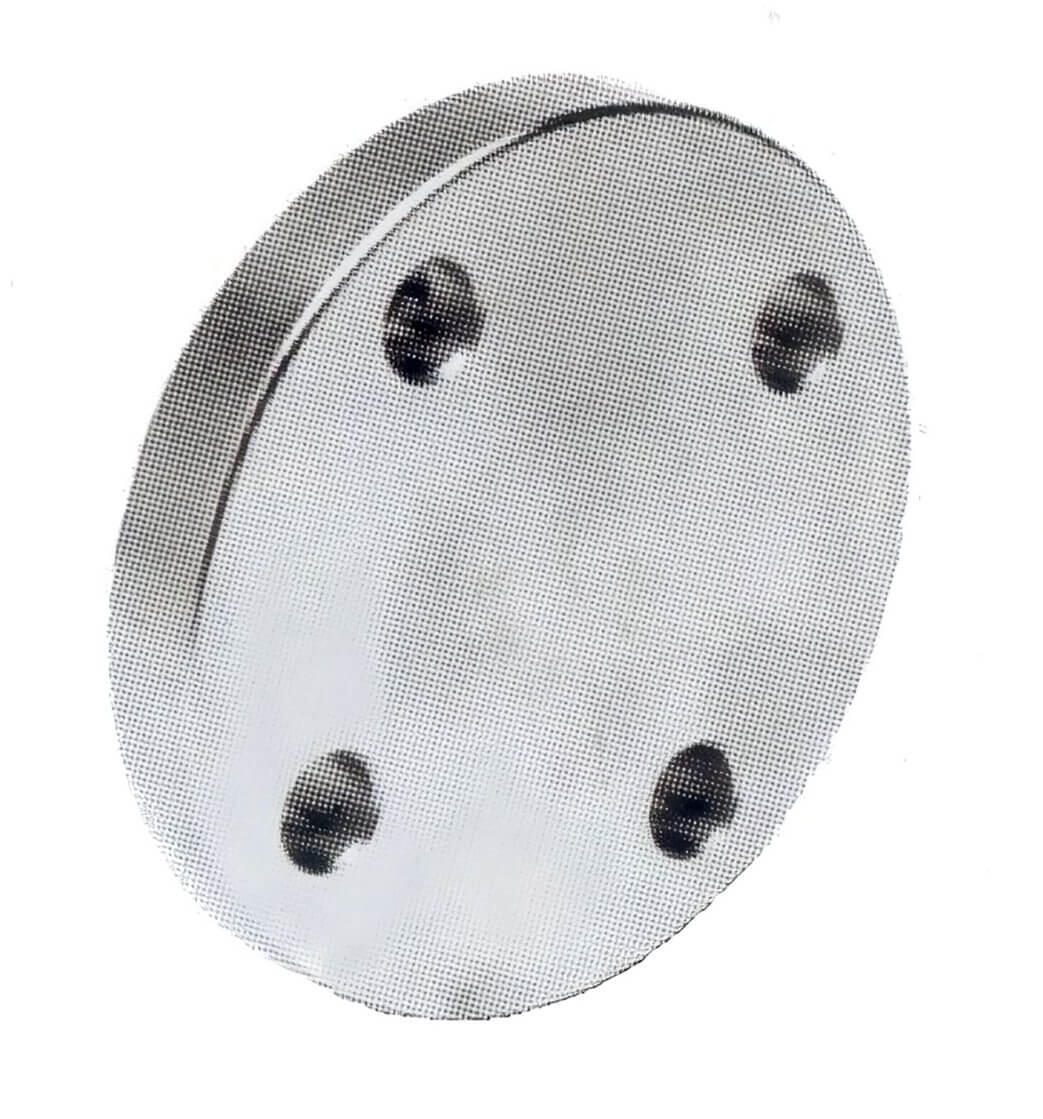

Bride Pleine Inox PN 25/40

Informations générales

Bride pleine PN 25/40 inox 316L ou 304L

Documents

ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf - 8436.096ko)
Télecharger

Caractéristiques techniques

TAMPONS PLEINS PN 10/40 Jusque DN 40, PN 16 jusque DN 150, PN 10 au-delà

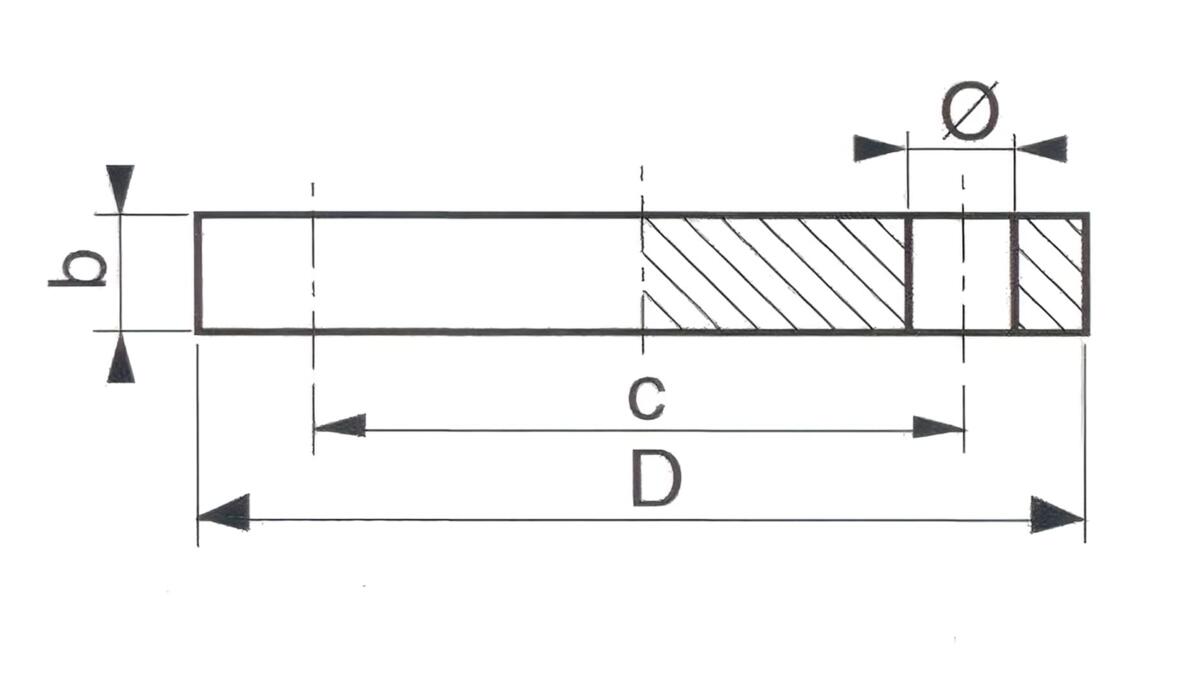

  Dimensions (en mm) Perçage (en mm)
DN D Ø b n Ø c Poids (kg) INOX 316L
10 90 17.2 14 4 14 60 0.65 AMS4TP4010
15 95 21.3 14 4 14 65 0.95 AMS4TP4015
20 105 26.9 16 4 14 75 1.10 AMS 4TP4020
25 115 33.7 16 4 14 85 1.40 AMS4TP4025
32 140 42.4 18 4 18 100 2 AMS4TP4032
40 150 48.3 18 4 18 110 2.30 AMS4TP4040
50 165 60.3 20 4 18 125 3.10 AMS4TP4050
65 185 76.3 22 8 18 145 4.00 AMS4TP4065
80 200 88.9 24 8 18 160 5.50 AMS4TP4080
100 235 114.3 26 8 22 190 7 AMS4TP40100
Les dimensions des produits ne sont pas contractuelles
