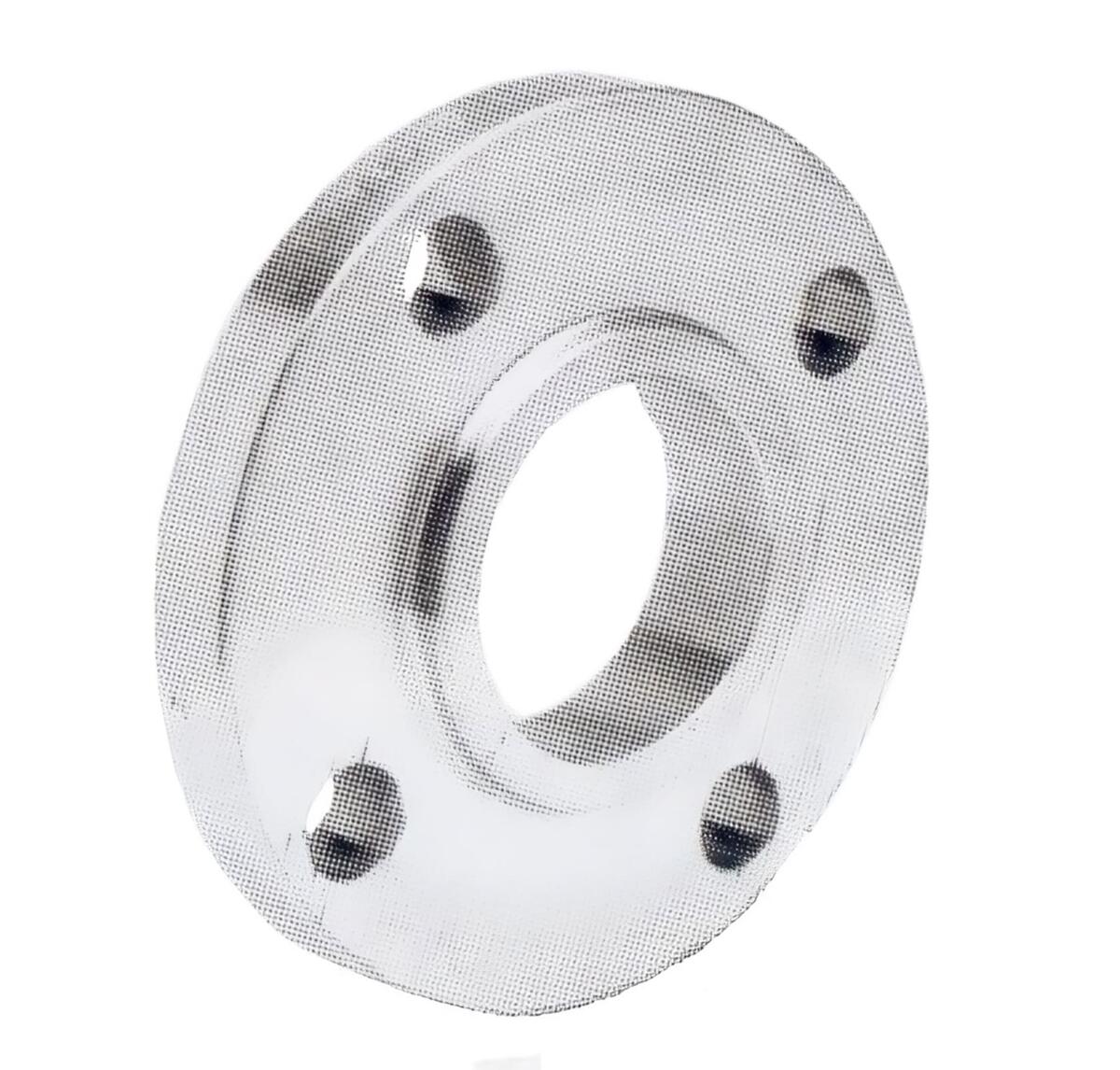

Bride Slip-on PN 20 150 Lbs inox 316L ou 304L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger

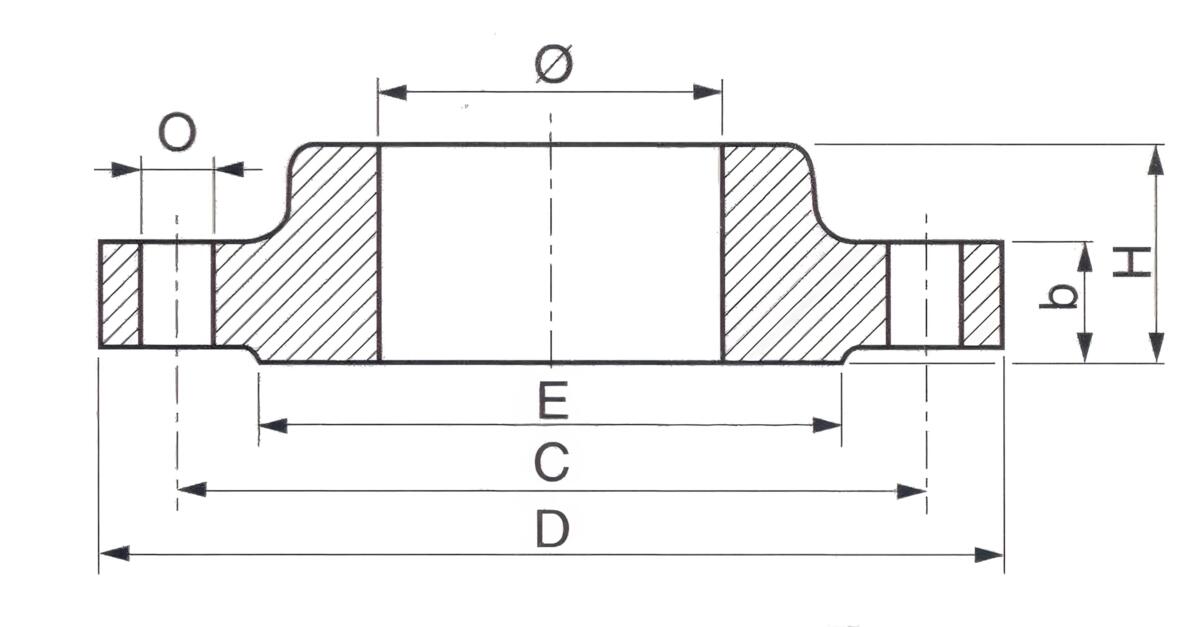

Caractéristiques techniques
| BRIDES SLIP-ON PN 20 150 LBS | |||||||||||
| Dimensions (en mm) | Perçage (en mm) | ||||||||||
| DN | D | E | Ø | b | H | n | O | c | Poids (kg) | INOX 304L | INOX 316L |
| 15 | 89 | 34.9 | 21.3 | 11.2 | 16 | 4 | 15.8 | 60.3 | 0.50 | AMS2SO2015 | AMS4SO2015 |
| 20 | 99 | 42.4 | 26.7 | 12.7 | 16 | 4 | 15.8 | 69.8 | 0.90 | AMS2SO2020 | AMS4SO2020 |
| 25 | 108 | 50.9 | 33.4 | 14.3 | 17 | 4 | 15.8 | 79.4 | 0.90 | AMS2SO2025 | AMS4SO2025 |
| 32 | 117 | 63.5 | 42.2 | 15.9 | 21 | 4 | 15.8 | 88.9 | 1.40 | AMS2SO2032 | AMS4SO2032 |
| 40 | 127 | 73 | 48.3 | 17.5 | 22 | 4 | 15.8 | 98.4 | 1.40 | AMS2SO2040 | AMS4SO2040 |
| 50 | 152 | 82.1 | 60.3 | 19.1 | 25 | 4 | 19.0 | 120.6 | 2.30 | AMS2SO2050 | AMS4SO2050 |
| 65 | 178 | 104.8 | 73.1 | 22.3 | 29 | 4 | 19.0 | 139.7 | 3.20 | AMS2SO2065 | AMS4SO2065 |
| 80 | 190 | 127.0 | 88.9 | 23.9 | 30 | 4 | 19.0 | 152.4 | 3.60 | AMS2SO2080 | AMS4SO2080 |
| 100 | 229 | 157.2 | 114.3 | 23.9 | 33 | 8 | 19.0 | 190.5 | 5.90 | AMS2SO20100 | AMS4SO20100 |
| 125 | 254 | 185.7 | 141.2 | 23.9 | 37 | 8 | 22.2 | 215.9 | 6.80 | AMS2SO20125 | AMS4SO20125 |
| 150 | 279 | 215.9 | 168.3 | 25.4 | 40 | 8 | 22.2 | 241.3 | 8.60 | AMS2SO20150 | AMS4SO20150 |
| 200 | 343 | 269.9 | 219.1 | 28.6 | 44 | 8 | 22.2 | 298.4 | 13.60 | AMS2SO20200 | AMS4SO20200 |
Les dimensions des produits ne sont pas contractuelles
