Bride Tournante Emboutie PN 10 DIN 2642 Inox 304

Informations générales

Bride tournante emboutie PN 10 DIN 2642 inox 304

Documents

ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf - 8436.096ko)
Télecharger

Caractéristiques techniques

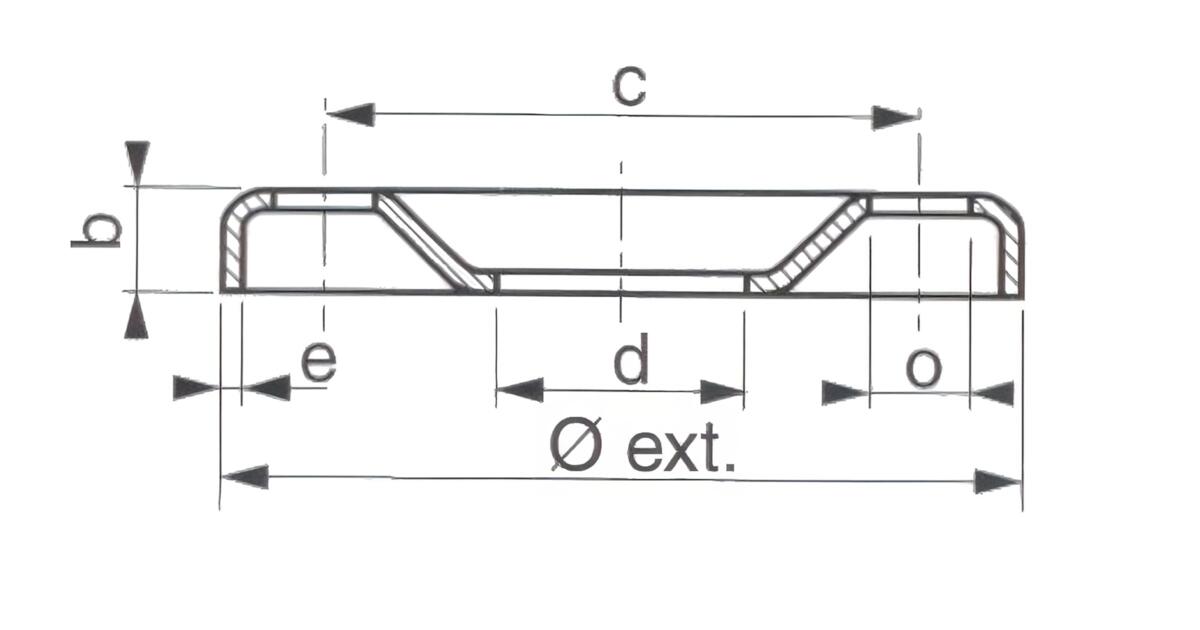

BRIDES TOURNANTES EMBOUTIES PN 10 DIN 2642 INOX 304L
  Dimensions (en mm) Perçage (en mm)
DN Ø ext e d b n o c Poids (kg) Référence
15 95 3 24 9.5 4 13.5 65 0.20 AMS2BE15
20 105 3 30 12.5 4 13.5 75 0.24 AMS2BE20
25 115 3 36 14.5 4 13.5 85 0.26 AMS2BE25
32 140 3 46 16.5 4 17.5 100 0.45 AMS2BE32
40 150 4 54 17.5 4 17.5 110 0.65 AMS2BE40
50 165 4 65 19.5 4 17.5 125 0.80 AMS2BE50
65 185 4 81 21.0 4 17.5 145 0.95 AMS2BE65
80 200 5 94 21.0 8 17.5 160 1.38 AMS2BE80
100 220 6 119 23.0 8 17.5 180 1.60 AMS2BE100
125 250 6 145 24.0 8 17.5 210 2.00 AMS2BE125
150 285 7 174 26.0 8 21.5 240 2.60 AMS2BE150
200 340 8 225 29.0 8 21.5 295 3.20 AMS2BE200
250 395 8 280 32.0 12 21.5 350 4.40 AMS2BE250
300 445 8 330 35.0 12 21.5 400 5.80 AMS2BE300
Les dimensions des produits ne sont pas contractuelles
