Informations générales

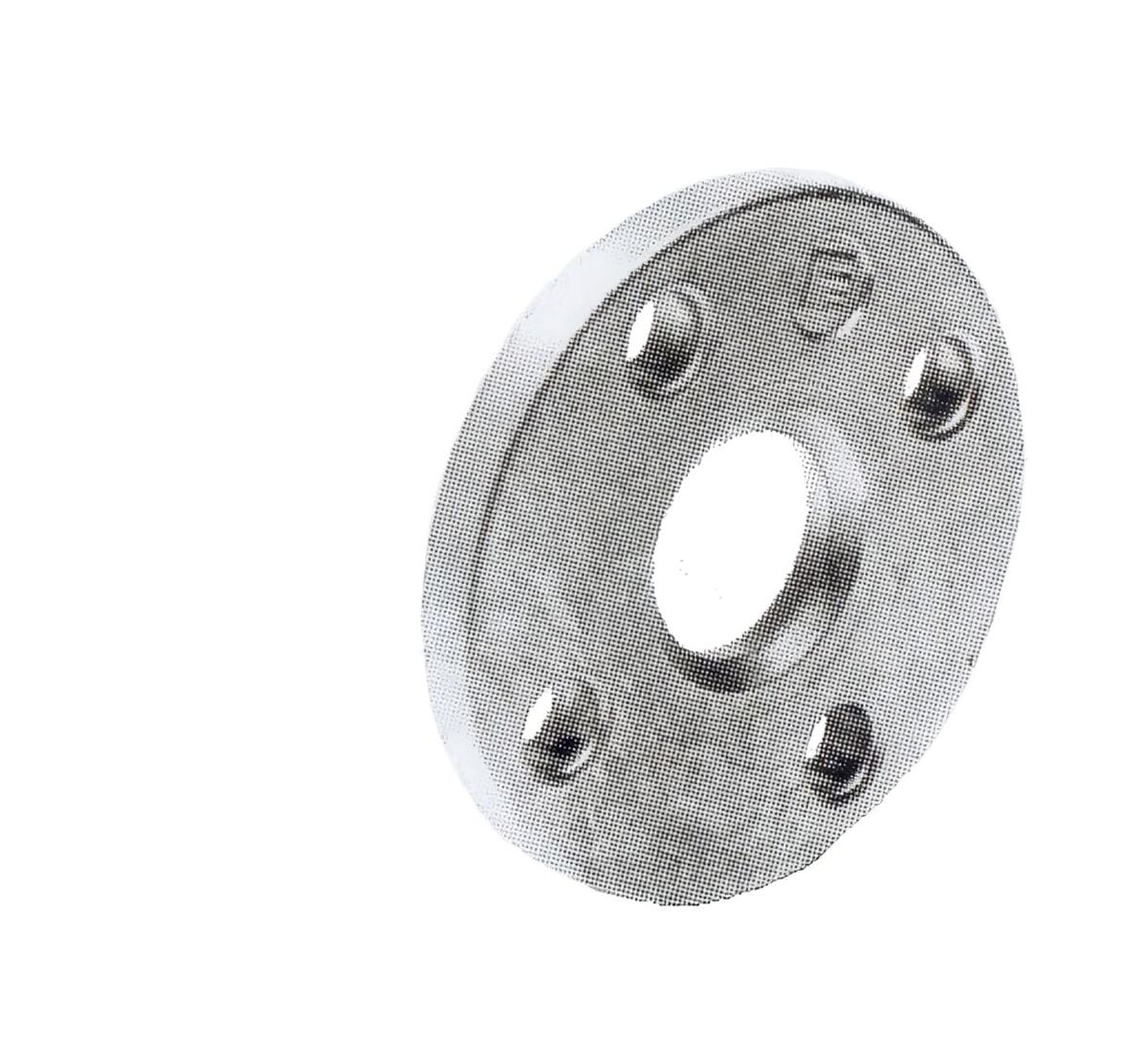

Bride tournante PN 10 aluminium AS 13
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger
Caractéristiques techniques

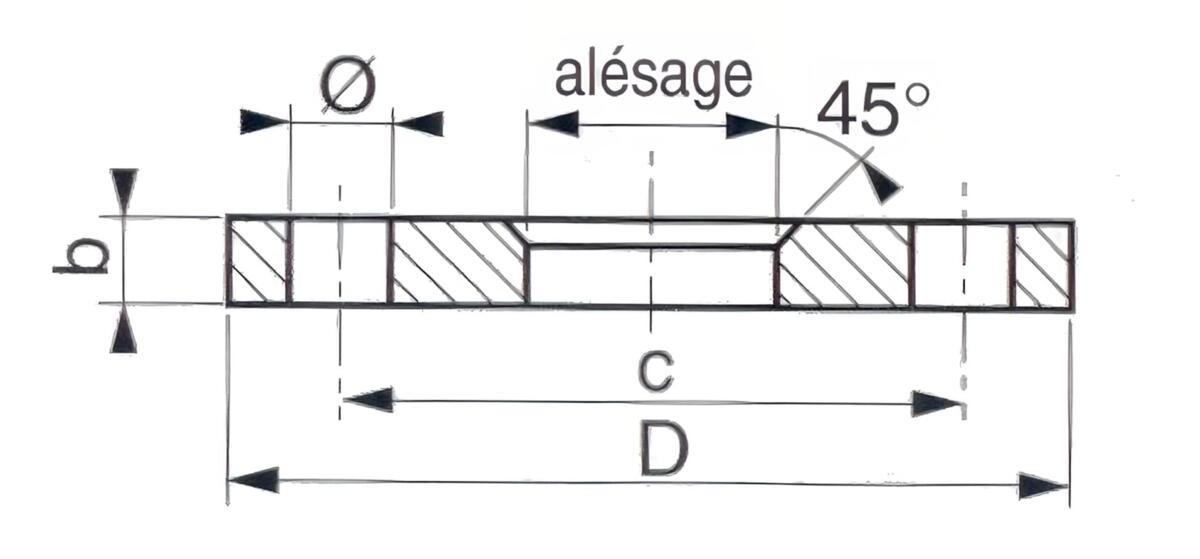

| BRIDES TOURNATES ALUMINIUM AS 13 PN 10 | |||||||||
| Dimensions (en mm) | Perçage (en mm) | ||||||||
| DN | D | Alésage | b | n | Ø | c | Poids (kg) | Référence | |
| A Met | C ISO | ||||||||
| 10 | 90 | 16 | 19 | 12 | 4 | 14 | 60 | 0.185 | AMSABT10 |
| 15 | 95 | 23 | 24 | 12 | 4 | 14 | 65 | 0.190 | AMSABT15 |
| 20 | 105 | 28 | 30 | 12 | 4 | 14 | 75 | 0.250 | AMSABT20 |
| 25 | 115 | 34 | 36 | 12 | 4 | 14 | 85 | 0.380 | AMSABT25 |
| 32 | 140 | 40 | 46 | 16 | 4 | 18 | 100 | 0.560 | AMSABT32 |
| 40 | 150 | 48 | 54 | 16 | 4 | 18 | 110 | 0.620 | AMSABT40 |
| 50 | 165 | 58 | 65 | 16 | 4 | 18 | 125 | 0.750 | AMSABT50 |
| 65 | 185 | 73 | 81 | 16 | 4 | 18 | 145 | 0.900 | AMSABT65 |
| 80 | 200 | 90 | 94 | 18 | 8 | 18 | 160 | 1.100 | AMSABT80 |
| 100 | 220 | 110 | 119 | 18 | 8 | 18 | 180 | 1.230 | AMSAB100 |
| 125 | 250 | 135 | 144 | 18 | 8 | 18 | 210 | 1.530 | AMSABT125 |
| 150 | 285 | 160 | 173 | 18 | 8 | 22 | 240 | 1.880 | AMSABT150 |
| 200 | 340 | 212 | 225 | 20 | 8 | 22 | 295 | 2.700 | AMSABT200 |
| 250 | 395 | 262 | 279 | 22 | 12 | 22 | 350 | 3.650 | AMSABT250 |
| 300 | 445 | 312 | 329 | 22 | 12 | 22 | 400 | 4.270 | AMSABT300 |
| 350 | 505 | 362 | 22 | 16 | 22 | 460 | 5.200 | AMSABT350 | |
| 400 | 565 | 413 | 25 | 16 | 25 | 515 | 7.170 | AMSABT400 | |
| 450 | 615 | 466 | 25 | 20 | 25 | 565 | 7.700 | AMSABT450 | |
| 500 | 670 | 517 | 28 | 20 | 25 | 620 | 9.650 | AMSABT500 | |
| 600 | 780 | 618 | 30 | 20 | 30 | 725 | 13.00 | AMSABT600 | |
| 700 | 895 | 721 | 32 | 24 | 30 | 840 | 17.200 | AMSABT700 | |
Les dimensions des produits ne sont pas contractuelles
