Bride Welding Neck PN 20 150 Lbs Inox
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales

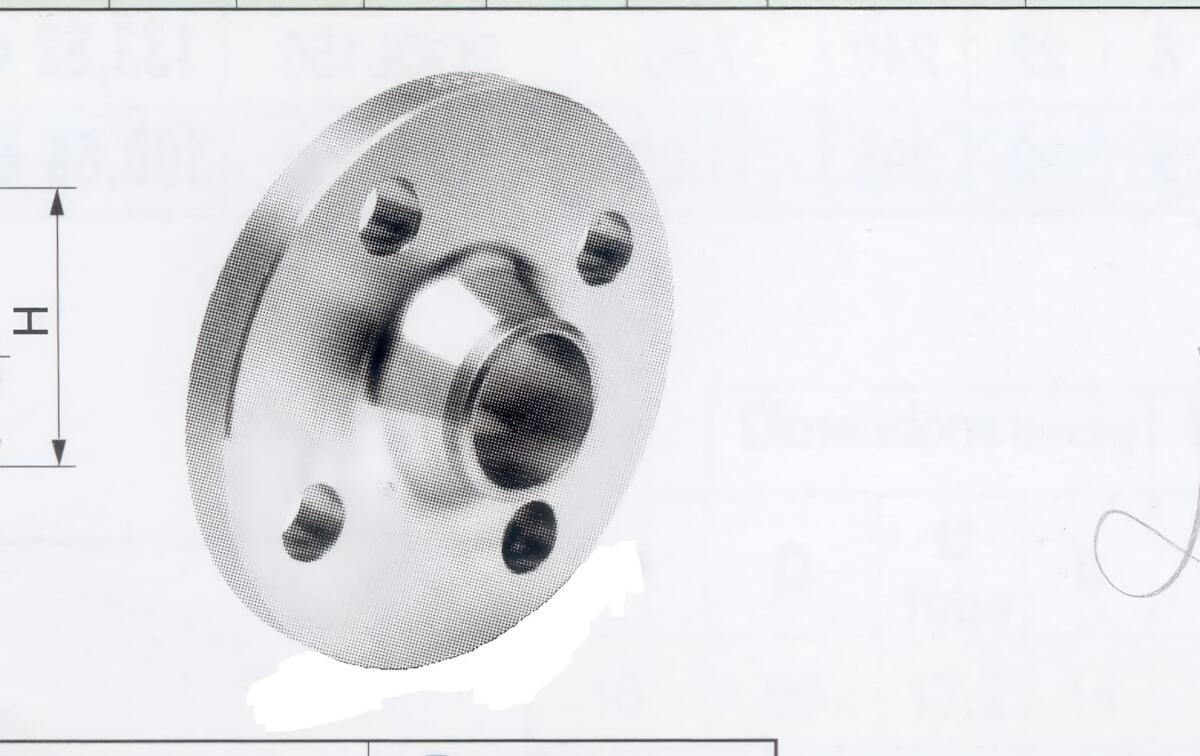

Bride welding neck PN 20 150 Lbs
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger
Caractéristiques techniques

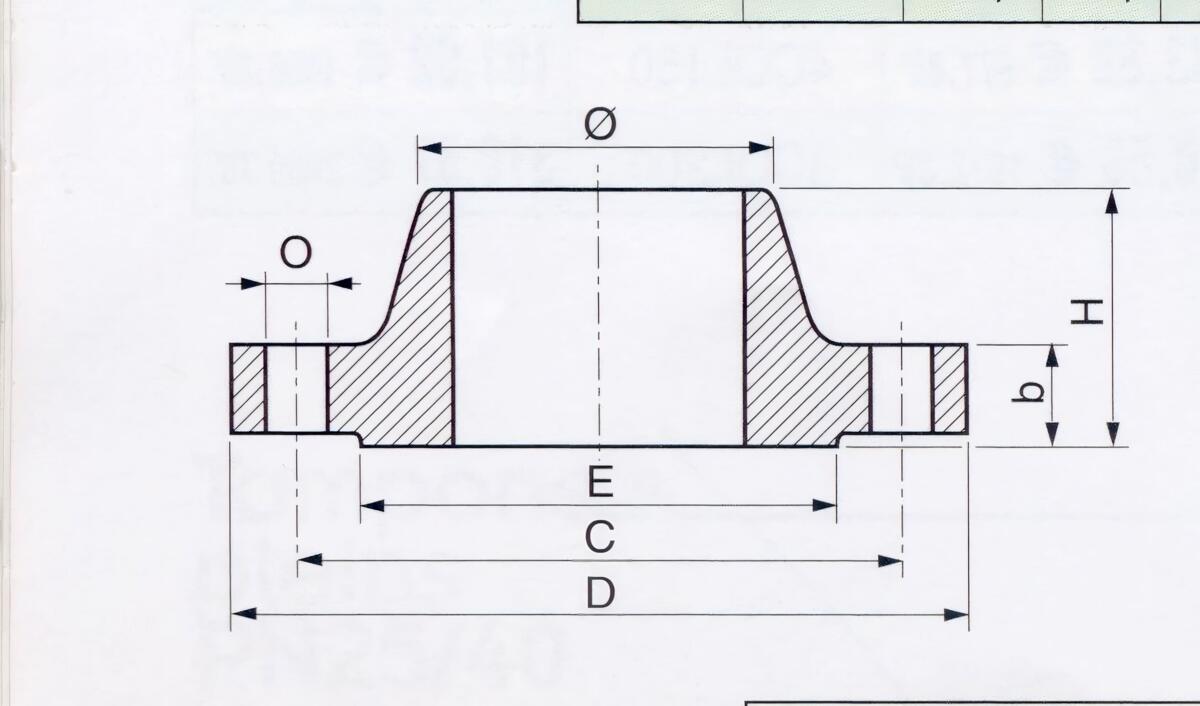

| BRIDES WELDING NECK PN20 150 LBS | |||||||||||
| Dimensions (en mm) | Perçage (en mm) | ||||||||||
| DN | D | E | Ø | b | H | n | O | c | Poids (kg) | INOX 304L | INOX 316L |
| 15 | 89 | 34.9 | 21.3 | 11.2 | 48 | 4 | 15.8 | 60.3 | 0.900 | AMS2WN2015 | AMS4WN2015 |
| 20 | 99 | 42.4 | 26.7 | 12.7 | 52 | 4 | 15.8 | 69.8 | 0.900 | AMS2WN2020 | AMS4WN2020 |
| 25 | 108 | 50.9 | 33.4 | 14.3 | 56 | 4 | 15.8 | 79.4 | 1.400 | AMS2WN2025 | AMS4WN2025 |
| 32 | 117 | 63.5 | 42.4 | 15.9 | 57 | 4 | 15.8 | 88.9 | 1.400 | AMS2WN2032 | AMS4WN2032 |
| 40 | 127 | 73 | 48.3 | 17.5 | 62 | 4 | 15.8 | 98.4 | 1.800 | AMS2WN2040 | AMS4WN2040 |
| 50 | 152 | 82.1 | 60.3 | 19.1 | 63 | 4 | 19.0 | 120.6 | 2.700 | AMS2WN2050 | AMS4WN2050 |
| 65 | 178 | 104.8 | 73.1 | 22.3 | 70 | 4 | 19.0 | 139.7 | 3.600 | AMS2WN2065 | AMS4WN2065 |
| 80 | 190 | 127.0 | 88.9 | 23.9 | 70 | 4 | 19.0 | 152.4 | 4.500 | AMS2WN2080 | AMS4WN2080 |
| 100 | 229 | 157.2 | 114.3 | 23.9 | 76 | 8 | 19.0 | 190.5 | 6.800 | AMS2WN20100 | AMS4WN20100 |
| 125 | 254 | 185.7 | 141.2 | 23.9 | 89 | 8 | 22.2 | 215.9 | 8.60 | AMS2WN20125 | AMS4WN20125 |
| 150 | 279 | 215.9 | 168.4 | 25.4 | 89 | 8 | 22.2 | 241.3 | 10.900 | AMS2WN20150 | AMS4WN20150 |
| 200 | 343 | 269.9 | 219.1 | 28.6 | 102 | 8 | 22.2 | 298.4 | 17.700 | AMS2WN20200 | AMS4WN20200 |
Les dimensions des produits ne sont pas contractuelles
