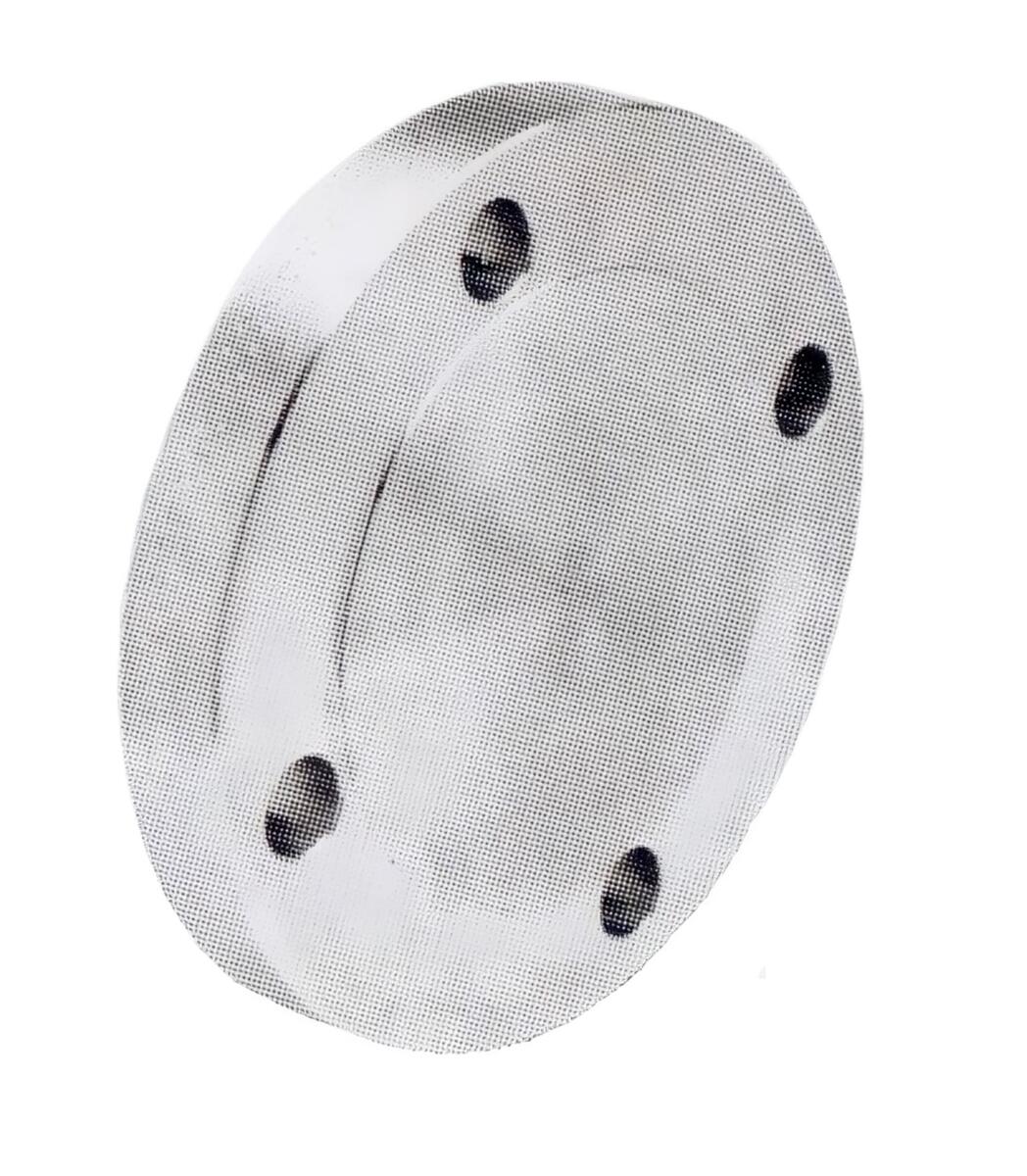

Tampon Blind PN 20 150 Lbs Inox
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger
Caractéristiques techniques

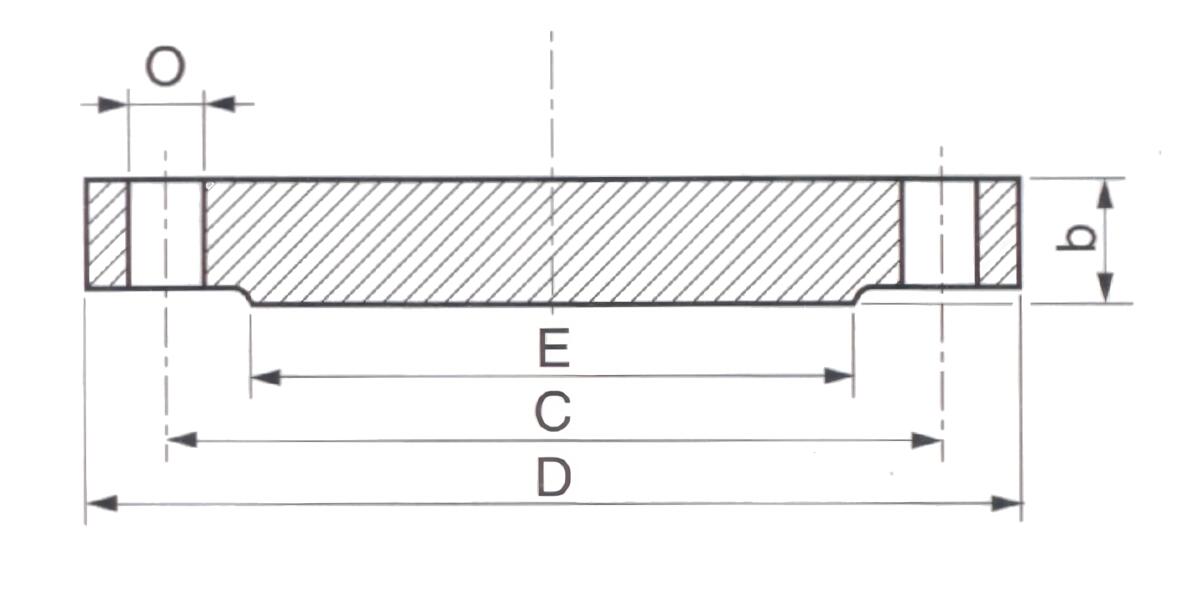

| TAMPONS BLIND PN 20 150 LBS | |||||||||
| Dimensions (mm) | Perçage (en mm) | ||||||||
| DN | D | E | b | n | O | c | Poids (kg) | INOX 304L | INOX 316L |
| 15 | 89 | 34.9 | 11.2 | 4 | 15.8 | 60.3 | 0.500 | AMS2B2015 | AMS4B2015 |
| 20 | 99 | 42.4 | 12.7 | 4 | 15.8 | 69.8 | 0.900 | AMS2B2020 | AMS4B2020 |
| 25 | 108 | 50.9 | 14.3 | 4 | 15.8 | 79.4 | 0.900 | AMS2B2025 | AMS4B2025 |
| 32 | 117 | 63.5 | 15.9 | 4 | 15.8 | 88.9 | 1.400 | AMS2B2032 | AMS4B2032 |
| 40 | 127 | 73 | 17.5 | 4 | 15.8 | 98.4 | 1.800 | AMS2B2040 | AMS4B2040 |
| 50 | 152 | 82.1 | 19.1 | 4 | 19.0 | 120.6 | 2.300 | AMS2B2050 | AMS4B2050 |
| 65 | 178 | 104.8 | 22.3 | 4 | 19.0 | 139.7 | 3.200 | AMS2B2065 | AMS4B2065 |
| 80 | 190 | 127.0 | 23.9 | 4 | 19.0 | 152.4 | 4.100 | AMS2B2080 | AMS4B2080 |
| 100 | 229 | 157.2 | 23.9 | 8 | 19.0 | 190.5 | 7.700 | AMS2B20100 | AMS4B20100 |
| 125 | 254 | 185.7 | 23.9 | 8 | 22.2 | 215.9 | 9.100 | AMS2B20125 | AMS4B20125 |
| 150 | 279 | 115.9 | 25.4 | 8 | 22.2 | 241.3 | 11.800 | AMS2B20150 | AMS4B20150 |
| 200 | 343 | 269.9 | 28.6 | 8 | 22.2 | 298.4 | 26.00 | AMS2B20200 | AMS4B20200 |
Les dimensions des produits ne sont pas contractuelles
