Informations générales

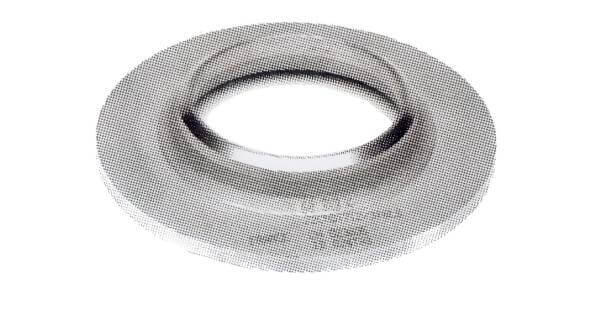

Collet ISO épais usiné inox 316L ou 304L
Documents
ACCESSOIRES DE TUYAUTERIE STANDARDS (Pdf
- 8436.096ko)
Télecharger
Caractéristiques techniques
| COLLETS EPAIS USINES ISO | |||||||||||
| DN | Pouces | D1 | D2 | S de | e | G | H | Poids (kg) | INOX 304L | INOX 316L | |
| 10 | 3/8’’ | 17.2 | 18.4 | 1.6 | 2 | 3 | 42 | 7 | 0.03 | ||
| 15 | 1/2’’ | 21.3 | 22.5 | 1.6 | 2 | 3 | 47 | 7 | 0.04 | AMS2CE21 | AMS4CE21 |
| 20 | 3/4’’ | 26.9 | 27.2 | 1.6 | 2 | 3 | 58 | 9 | 0.06 | AMS2CE26 | AMS4CE26 |
| 25 | 1’’ | 33.7 | 37 | 1.6 | 3 | 4 | 68 | 10.5 | 0.10 | AMS2CE33 | AMS4CE33 |
| 32 | 1’’1/4 | 42.4 | 46 | 1.6 | 3.2 | 4 | 78 | 14 | 0.14 | AMS2CE42 | AMS4CE42 |
| 40 | 1’’1/2 | 48.3 | 51 | 1.6 | 3.2 | 4 | 88 | 14 | 0.22 | AMS2CE48 | AMS4CE48 |
| 50 | 2’’ | 60.3 | 63.5 | 1.6 | 3.6 | 4 | 102 | 16 | 0.25 | AMS2CE60 | AMS4CE60 |
| 65 | 2’’1/2 | 76.1 | 79.5 | 1.6 | 3.6 | 5 | 122 | 19 | 0.37 | AMS2CE76 | AMS4CE76 |
| 80 | 3’’ | 88.9 | 93.5 | 2 | 4 | 5 | 133 | 23 | 0.49 | AMS2CE88 | AMS4CE88 |
| 100 | 4’’ | 114.3 | 117.5 | 2 | 4 | 5 | 158 | 26 | 0.65 | AMS2CE114 | AMS4CE114 |
| 125 | 5’’ | 139.7 | 143 | 2 | 4.5 | 5 | 184 | 26 | 0.80 | AMS2CE139 | AMS4CE139 |
| 150 | 6’’ | 168.3 | 172 | 2 | 4.5 | 5 | 212 | 29 | 0.98 | AMS2CE168 | AMS4CE168 |
| 200 | 8’’ | 219.1 | 224 | 2 | 4.5 | 5 | 268 | 32 | 1.38 | AMS2CE219 | AMS4CE219 |
| 250 | 10’’ | 273 | 277 | 3 | 4.5 | 5 | 320 | 32 | 1.60 | AMS2CE273 | AMS4CE273 |
| 300 | 12’’ | 323.9 | 328 | 3 | 5 | 5 | 370 | 36 | 2.00 | AMS2CE323 | AMS4CE323 |
| 350 | 14’’ | 355.6 | 359.5 | 3 | 5 | 5 | 430 | 40 | 3.20 | AMS2CE355 | AMS4CE355 |
| 400 | 16’’ | 406.4 | 410 | 3 | 5 | 6 | 482 | 48 | 4.50 | AMS2CE406 | AMS4CE406 |
| 450 | 18’’ | 457 | 461 | 3 | 6 | 8 | 532 | 48 | 5.200 | AMS2CE457 | AMS4CE457 |
Les dimensions des produits ne sont pas contractuelles
