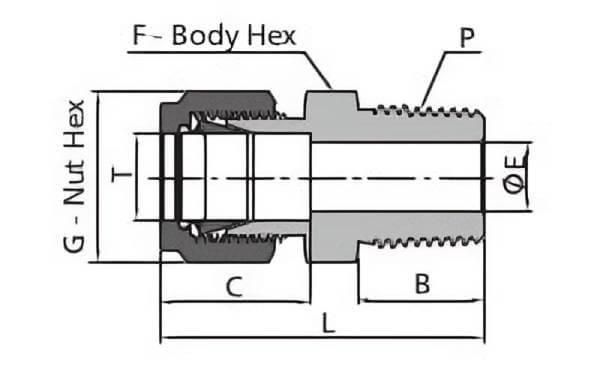

Tubes métriques (mm)
T Ø tube	P	G	F	Ø E	C	B	L	NPT	BSPT
2	1/8"	12	12	1,7	12,9	9,7	30,5	DCFMC2M2T	DCFMCIT2M2T
4	1/8"	12	12	2,4	13,7	9,7	31,2	DCFMC4M2T	DCFMCIT4M2T
4	1/4"	12	14	2,4	13,7	14,2	36,3	DCFMC4M4T	DCFMCIT4M4T
6	1/8"	14	14	4,8	15,3	9,7	32,8	DCFMC6M2T	DCFMCIT6M2T
6	1/4"	14	14	4,8	15,3	14,2	37,9	DCFMC6M4T	DCFMCIT6M4T
6	3/8"	14	18	4,8	15,3	14,2	38,4	DCFMC6M6T	DCFMCIT6M6T
6	1/2"	14	22	4,8	15,3	19,1	44,7	DCFMC6M8T	DCFMCIT6M8T
8	1/4"	16	15	6,4	16,2	14,2	38,7	DCFMC8M4T	DCFMCIT8M4T
8	3/8"	16	18	6,4	16,2	14,2	39,3	DCFMC8M6T	DCFMCIT8M6T
8	1/2"	16	22	6,4	16,2	19,1	45,6	DCFMC8M8T	DCFMCIT8M8T
10	1/4"	19	18	7,1	17,2	14,2	40,9	DCFMC10M4T	DCFMCIT10M4T
10	3/8"	19	18	7,9	17,2	14,2	40,9	DCFMC10M6T	DCFMCIT10M6T
10	1/2"	19	22	7,9	17,2	19,1	46,5	DCFMC10M8T	DCFMCIT10M8T
12	1/4"	22	22	7,1	22,8	14,2	43,4	DCFMC12M4T	DCFMCIT12M4T
12	3/8"	22	22	9,5	22,8	14,2	43,4	DCFMC12M6T	DCFMCIT12M6T
12	1/2"	22	22	9,5	22,8	19,1	49	DCFMC12M8T	DCFMCIT12M8T
14	3/8"	25	24	9,5	24,4	14,2	44,1	DCFMC14M6T	DCFMCIT14M6T
14	1/2"	25	24	11,1	24,4	19,1	49	DCFMC14M8T	DCFMCIT14M8T
16	1/2"	25	24	11,9	24,4	19,1	49	DCFMC16M8T	DCFMCIT16M8T
16	3/4"	25	27	12,7	24,4	19,1	50,5	DCFMC16M12T	DCFMCIT16M12T
18	1/2"	30	27	11,9	24,4	19,1	50,5	DCFMC18M8T	DCFMCIT18M8T
18	3/4"	30	27	15,1	24,4	19,1	50,5	DCFMC18M12T	DCFMCIT18M12T
20	3/4"	30	32	15,9	26	19,1	52,3	DCFMC20M12T	DCFMCIT20M12T
20	1"	35	32	15,9	26	23,9	57,1	DCFMC20M16T	DCFMCIT20M16T
22	3/4"	30	32	15,9	26	19,1	52,3	DCFMC22M12T	DCFMCIT22M12T
22	1ʺ	35	32	18,3	26	23,9	57,1	DCFMC22M16T	DCFMCIT22M16T
25	3/4"	38	35	15,9	31,3	19,1	57,5	DCFMC25M12T	DCFMCIT25M12T
25	1"	38	35	21,8	31,3	23,9	62,3	DCFMC25M16T	DCFMCIT25M16T

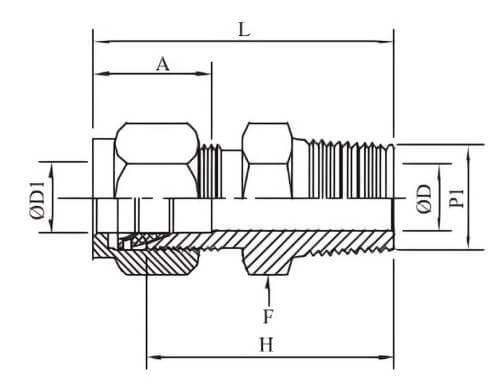

Tubes ISO (DN en pouce ISO)
D1	P1	F	H	Ø D	A	L	NPT	BSPT
13,7	1/4"	24	34	8	20	44,5	DCFMC4S4T	DCFMCIT4S4T
13,7	3/8"	24	34	10,2	20	44,5	DCFMC4S6T	DCFMCIT4S6T
13,7	1/2"	27	40	10,2	20	50,5	DCFMC4S8T	DCFMCIT4S8T
17,2	3/8"	27	36	12	21	47	DCFMC6S6T	DCFMCIT6S6T
17,2	1/2"	27	42	12	21	53	DCFMC6S8T	DCFMCIT6S8T
21,3	1/2"	32	51	12	24,5	63	DCFMC8S8T	DCFMCIT8S8T
21,3	3/4"	32	53	15,5	24,5	63	DCFMC8S12T	DCFMCIT8S12T
26,9	3/4"	36	49	15,5	26,4	65,5	DCFMC12S12T	DCFMCIT12S12T

Tubes impériaux (OD en fraction de pouce américain)
T Ø tube	P	G	F	C	B	L	Ø E	NPT	BSPT
1/8"	1/8"	11,1	11,1	12,7	9,7	30,5	2,3	DCFMC2I2T	DCFMCIT2I2T
1/8"	1/4"	11,1	14,3	12,7	14,2	35,6	2,3	DCFMC2I4T	DCFMCIT2I4T
1/4"	1/8"	14,3	12,7	15,2	9,7	32,8	4,8	DCFMC4I2T	DCFMCIT4I2T
1/4"	1/4"	14,3	14,3	15,2	14,2	37,8	4,8	DCFMC4I4T	DCFMCIT4I4T
1/4"	3/8"	14,3	17,5	15,2	14,2	38,4	4,8	DCFMC4I6T	DCFMCIT4I6T
1/4"	1/2"	14,3	22,2	15,2	19,1	44,7	4,8	DCFMC4I8T	DCFMCIT4I8T
3/8"	1/4"	17,5	15,9	16,8	14,2	39,9	7,1	DCFMC6I4T	DCFMC6I4T
3/8"	3/8"	17,5	17,5	16,8	14,2	39,9	7,1	DCFMC6I6T	DCFMCIT6I6T
3/8"	1/2"	17,5	22,2	16,8	19,1	46,2	7,1	DCFMC6I8T	DCFMCIT6I8T
1/2"	1/4"	22,2	20,6	22,9	14,2	43,4	7,1	DCFMC8I4T	DCFMCIT8I4T
1/2"	3/8"	22,2	20,6	22,9	14,2	43,4	9,7	DCFMC8I6T	DCFMCIT8I6T
1/2"	1/2"	22,2	22,2	22,9	19,1	49	10,4	DCFMC8I8T	DCFMCIT8I8T
1/2"	3/4"	22,2	27	22,9	19,1	50,5	10,4	DCFMC8I12T	DCFMCIT8I12T
3/4"	1/2"	26,8	27	24,4	19,1	50,5	11,9	DCFMC12I8T	DCFMCIT12I8T
3/4"	3/4"	26,8	27	24,4	19,1	50,5	15,7	DCFMC12I12T	DCFMCIT12I12T
3/4"	1"	26,8	34,9	24,4	23,9	57,2	15,7	DCFMC12I16T	DCFMCIT12I16T
1"	3/4"	38,1	34,9	31,2	19,1	57,4	15,7	DCFMC16I12T	DCFMCIT16I12T
1"	1"	38,1	34,9	31,2	23,9	62,2	22,4	DCFMC16I16T	DCFMCIT16I16T

Les dimensions des produits ne sont pas contractuelles
