Union Mâle Filetage Cylindrique

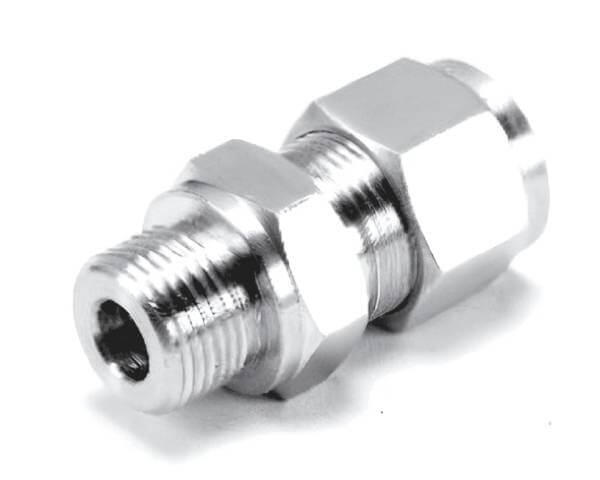

Union mâle filetage cylindrique

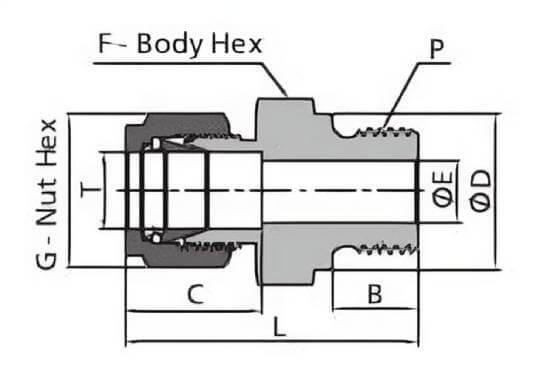

Schéma union mâle filetage cylindrique
DMD INOX
Informations générales
Raccord mâle cylindrique à visser inox 316 permettant permettant de connecter un tube de diamètre "T"
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||||
| T Ø tube | P | G | F | Ø E | Ø D | C | B | L | BSPP |
| 2 | 1/8" | 11 | 14 | 1,2 | 13 ,8 | 12,9 | 7,1 | 30 | DCFMCIP2M2T |
| 4 | 1/8" | 12 | 14 | 2,4 | 13,8 | 12,9 | 7,1 | 30,7 | DCFMCIP4M2T |
| 4 | 1/4" | 12 | 19 | 2,4 | 18 | 13,7 | 11,2 | 35,3 | DCFMCIP4M4T |
| 6 | 1/8" | 14 | 14 | 4 | 13,8 | 15,3 | 7,1 | 32,3 | DCFMCIP6M2T |
| 6 | 1/4" | 14 | 19 | 4,8 | 18 | 15,3 | 11,2 | 38,5 | DCFMCIP6M4T |
| 6 | 3/8" | 14 | 22 | 4,8 | 21,8 | 15,3 | 11,2 | 39,8 | DCFMCIP6M6T |
| 6 | 1/2" | 14 | 27 | 4,8 | 26 | 15,3 | 14,2 | 44,7 | DCFMCIP6M8T |
| 8 | 1/4" | 16 | 19 | 5,9 | 18 | 16,2 | 11,2 | 38,5 | DCFMCIT8M4T |
| 8 | 3/8" | 16 | 22 | 6,4 | 21,8 | 16,2 | 11,2 | 39,8 | DCFMCIP8M6T |
| 8 | 1/2" | 16 | 27 | 6,4 | 26 | 16,2 | 14,2 | 45,6 | DCFMCIP8M8T |
| 10 | 1/4" | 19 | 19 | 5,9 | 18 | 17,2 | 11,2 | 39,4 | DCFMCIP10M4T |
| 10 | 3/8" | 19 | 22 | 7,9 | 21,8 | 17,2 | 11,2 | 40,6 | DCFMCIP10M6T |
| 10 | 1/2" | 19 | 27 | 7,9 | 26 | 17,2 | 14,2 | 46,5 | DCFMCIP10M8T |
| 12 | 1/4" | 22 | 22 | 5,9 | 18 | 22,8 | 11,2 | 42,6 | DCFMCIP12M4T |
| 12 | 3/8" | 22 | 22 | 7,9 | 21,8 | 22,8 | 11,2 | 43,1 | DCFMCIP12M6T |
| 12 | 1/2" | 22 | 27 | 9,5 | 26 | 22,8 | 14,2 | 49 | DCFMCIP12M8T |
| 14 | 1/4" | 25 | 27 | 6,4 | 18 | 24,4 | 11,2 | 43,9 | DCFMCIP14M4T |
| 14 | 1/2" | 25 | 27 | 11,9 | 26 | 24,4 | 14,2 | 49 | DCFMCIP14M8T |
| 16 | 1/2" | 25 | 27 | 11,9 | 26 | 24,4 | 14,2 | 49 | DCFMCIP16M8T |
| 16 | 3/4" | 25 | 35 | 11,9 | 32 | 24,4 | 15,7 | 52,8 | DCFMCIP16M12T |
| 18 | 1/2" | 30 | 30 | 11,9 | 26 | 24,4 | 14,2 | 49 | DCFMCIP18M8T |
| 18 | 3/4" | 30 | 35 | 15,1 | 32 | 24,4 | 15,7 | 52,8 | DCFMCIP18M12T |
| 20 | 3/4" | 32 | 35 | 15,9 | 32 | 26 | 15,7 | 52,8 | DCFMCIP20M12T |
| 20 | 1" | 32 | 41 | 19,8 | 39 | 26 | 18,3 | 55,3 | DCFMCIP20M16T |
| 22 | 3/4" | 32 | 35 | 15,9 | 32 | 26 | 15,7 | 52,8 | DCFMCIP22M12T |
| 22 | 1" | 32 | 41 | 18,3 | 39 | 26 | 18,3 | 55,3 | DCFMCIP22M16T |
| 25 | 3/4" | 38 | 35 | 15,9 | 32 | 31,3 | 15,7 | 57,5 | DCFMCIP22M12T |
| 25 | 1" | 38 | 41 | 19,8 | 39 | 31,3 | 18,3 | 60,1 | DCFMCIP22M16T |

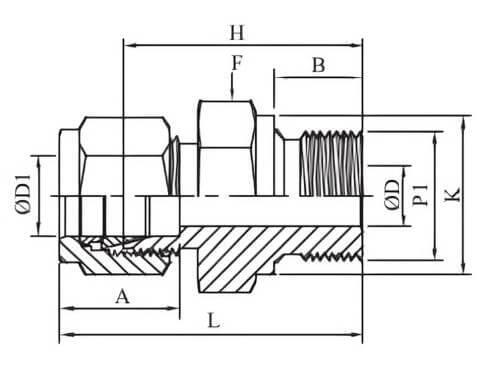

| Tubes ISO (DN en pouce ISO) | |||||||
| D1 Ø tube | P1 | F | H | Ø D | A | L | BSPP |
| 13,7 | 1/4" | 24 | 31 | 8 | 20 | 41,5 | DCFMCIP4S4T |
| 13,7 | 3/8" | 24 | 31 | 10,2 | 20 | 41,5 | DCFMCIP4S6T |
| 13,7 | 1/2" | 24 | 35,1 | 10,2 | 20 | 45,6 | DCFMCIP4S8T |
| 17,2 | 3/8" | 27 | 33 | 12 | 21 | 44 | DCFMCIP6S6T |
| 17,2 | 1/2" | 27 | 37,1 | 12 | 21 | 48,1 | DCFMCIP6S8T |
| 21,3 | 1/2" | 32 | 46,1 | 12 | 24,5 | 58,1 | DCFMCIP8S8T |
| Tubes impériaux (OD en fraction de pouce américain) | |||||||||
| T Ø tube | P | F | G | Ø D | Ø E | C | B | L | BSPP |
| 1/8" | 1/8" | 14,3 | 11,1 | 13,7 | 2,3 | 12,7 | 7,1 | 30 | DCFMCIP2I2T |
| 1/8" | 1/4" | 19,1 | 11,1 | 18 | 2,3 | 12,7 | 11,2 | 35,3 | DCFMCIP2I4T |
| 1/4" | 1/8" | 14,3 | 14,3 | 13,7 | 4 | 15,2 | 7,1 | 32,3 | DCFMCIP4I2T |
| 1/4" | 1/4" | 19,1 | 14,3 | 18 | 4,8 | 15,2 | 11,2 | 37,6 | DCFMCIP4I4T |
| 1/4" | 3/8" | 22,2 | 14,3 | 21,8 | 4,8 | 15,2 | 11,2 | 38,9 | DCFMCIP4I6T |
| 1/4" | 1/2" | 27 | 14,3 | 25,9 | 4,8 | 15,2 | 14,2 | 44,7 | DCFMCIP4I8T |
| 3/8" | 1/4" | 19,1 | 17,5 | 18 | 5,9 | 16,8 | 11,2 | 39,1 | DCFMCIP6I4T |
| 3/8" | 3/8" | 22,2 | 17,5 | 21,8 | 7,1 | 16,8 | 11,2 | 40,4 | DCFMCIP6I6T |
| 3/8" | 1/2" | 27 | 17,5 | 25,9 | 7,1 | 16,8 | 14,2 | 46,2 | DCFMCIP6I8T |
| 1/2" | 1/4" | 20,6 | 22,2 | 18 | 11,2 | 22,9 | 11,2 | 42,7 | DCFMCIP8I4T |
| 1/2" | 3/8" | 22,2 | 22,2 | 21,8 | 11,2 | 22,9 | 11,2 | 43,2 | DCFMCIP8I6T |
| 1/2" | 1/2" | 27 | 22,2 | 25,9 | 14,2 | 22,9 | 14,2 | 49 | DCFMCIP8I8T |
| 1/2" | 3/4" | 33,3 | 22,2 | 32 | 14,2 | 22,9 | 15,7 | 51,5 | DCFMCIP8I12T |
| 3/4" | 1/2" | 27 | 28,6 | 25,9 | 15,7 | 24,4 | 14,2 | 49 | DCFMCIP12I8T |
| 3/4" | 3/4" | 33,3 | 28,6 | 32 | 15,7 | 24,4 | 15,7 | 52,9 | DCFMCIP12I12T |
| 1" | 3/4" | 34,9 | 38,1 | 32 | 15,7 | 31,2 | 15,7 | 57,7 | DCFMCIP16I12T |
| 1" | 1" | 41,3 | 38,1 | 39,1 | 18,3 | 31,2 | 18,3 | 59,9 | DCFMCIP16I16T |
Les dimensions des produits ne sont pas contractuelles
