Union Mâle Thermocouple Filetage Conique

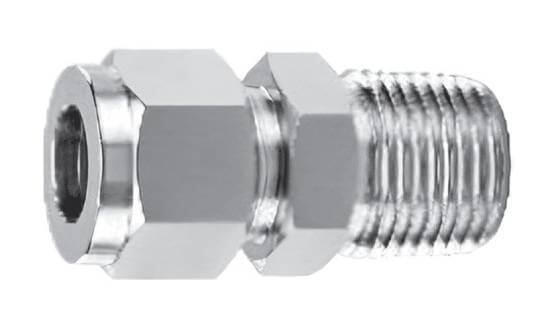

Union mâle thermocouple filetage conique

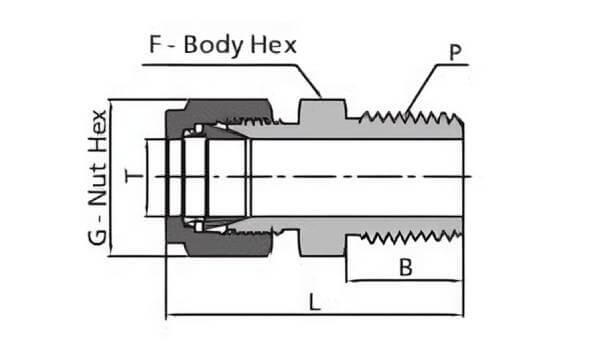

Schéma union mâle thermocouple filetage conique
DMD INOX
Informations générales
Raccord mâle conique à visser inox 316 permettant de faire traverser une sonde de temparature à l'intérieur et de la maintenir en position
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| T Ø tube | P | G | F | B | L | NPT | BSPT |
| 3 | 1/8" | 12 | 12 | 9,7 | 30,5 | DCFMC3M2TTC | DCFMCIT3M2TTC |
| 3 | 1/4" | 12 | 14 | 14,2 | 36,5 | DCFMC3M4TTC | DCFMCIT3M4TTC |
| 3 | 3/8" | 12 | 18 | 14,2 | 38,4 | DCFMC3M6TTC | DCFMCIT3M6TTC |
| 3 | 1/2" | 12 | 22 | 19,1 | 44,7 | DCFMC3M8TTC | DCFMCIT3M8TTC |
| 4 | 1/8" | 12 | 12 | 9,7 | 31,2 | DCFMC4M2TTC | DCFMCIT4M2TTC |
| 4 | 1/4" | 12 | 14 | 14,2 | 36,3 | DCFMC4M4TTC | DCFMCIT4M4TTC |
| 4 | 3/8" | 12 | 18 | 14 | 38,4 | DCFMC4M6TTC | DCFMCIT4M6TTC |
| 4 | 1/2" | 12 | 22 | 19,1 | 44,7 | DCFMC4M8TTC | DCFMCIT4M8TTC |
| 6 | 1/4" | 14 | 14 | 14,2 | 37,9 | DCFMC6M4TTC | DCFMCIT6M4TTC |
| 6 | 3/8" | 14 | 18 | 14,2 | 38,4 | DCFMC6M6TTC | DCFMCIT6M6TTC |
| 6 | 1/2" | 14 | 22 | 19,1 | 44,7 | DCFMC6M8TTC | DCFMCIT6M8TTC |
| 8 | 1/4" | 16 | 15 | 14,2 | 38,7 | DCFMC8M4TTC | DCFMCIT8M4TTC |
| 8 | 3/8" | 16 | 18 | 14,2 | 39,3 | DCFMC8M6TTC | DCFMCIT8M6TTC |
| 8 | 1/2" | 16 | 22 | 19,1 | 45,6 | DCFMC8M8TTC | DCFMCIT8M8TTC |
| 10 | 3/8" | 19 | 18 | 14,2 | 40,9 | DCFMC10M6TTC | DCFMCIT10M6TTC |
| 10 | 1/2" | 19 | 22 | 19,1 | 49 | DCFMC10M8TTC | DCFMCIT10M8TTC |
| 12 | 1/2" | 22 | 22 | 19,1 | 49 | DCFMC12M8TTC | DCFMCIT12M8TTC |
| Tubes impériaux ( OD en fraction de pouce américain ) | |||||||
| T Ø tube | P | G | F | B | L | NPT | BSPT |
| 1/4" | 1/4" | 14,3 | 14,3 | 14,2 | 37,8 | DCFMC4I4TTC | DCFMCIT4I4TTC |
| 1/4" | 1/2" | 14,3 | 22,2 | 19,1 | 44,7 | DCFMC4I8TTC | DCFMCIT4I8TTC |
| 3/8" | 1/2" | 17,5 | 22,2 | 19,1 | 46,2 | DCFMC6I8TTC | DCFMCIT6I8TTC |
| 1/2" | 1/2" | 22,2 | 22,2 | 19,1 | 49 | DCFMC8I8TTC | DCFMCIT8I8TTC |
| 1/2" | 3/4" | 22,2 | 27 | 19,1 | 50,5 | DCFMC8I12TTC | DCFMCIT8I12TTC |
Les dimensions des produits ne sont pas contractuelles
