Union Mâle Thermocouple Filetage Cylindrique

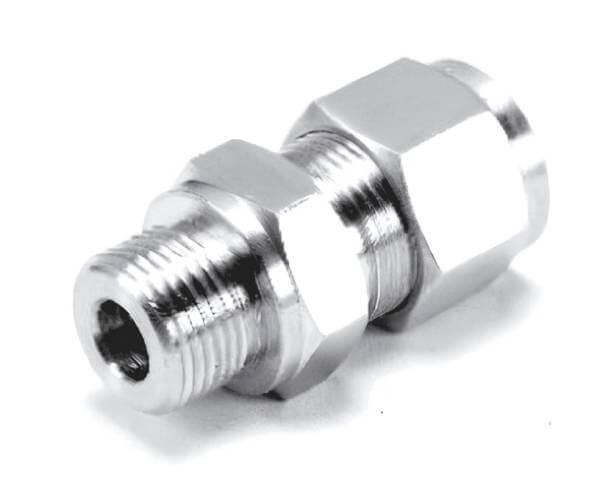

Union mâle thermocouple GAZ cyl.

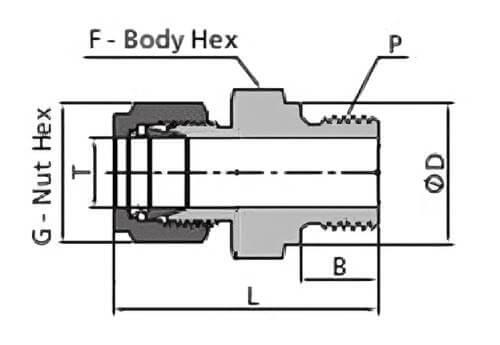

Schéma union mâle thermocouple GAZ cyl.
DMD INOX
Informations générales
Raccord mâle cylindrique à visser inox 316 permettant de faire traverser une sonde de temparature à l'intérieur et de la maintenir en position
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 1582.367ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| T Ø tube | P | F | G | C | B | L | BSPP |
| 3 | 1/8" | 14 | 12 | 12,9 | 7,1 | 30 | DCFMCIP3M2TTC |
| 3 | 1/4" | 19 | 12 | 12,9 | 11,2 | 35,3 | DCFMCIP3M4TTC |
| 3 | 3/8" | 22 | 12 | 12,9 | 11,2 | 37,5 | DCFMCIP3M6TTC |
| 3 | 1/2" | 27 | 12 | 12,9 | 14,2 | 43,3 | DCFMCIP3M8TTC |
| 4 | 1/8" | 14 | 12 | 13,7 | 7,1 | 30,7 | DCFMCIP4M2TTC |
| 4 | 1/4" | 19 | 12 | 13,7 | 11,2 | 36 | DCFMCIP4M4TTC |
| 4 | 3/8" | 22 | 12 | 13,7 | 11,2 | 38,2 | DCFMCIP4M6TTC |
| 4 | 1/2" | 27 | 12 | 13,7 | 14,2 | 44 | DCFMCIP4M8TTC |
| 6 | 1/4" | 19 | 14 | 15,3 | 11,2 | 36,7 | DCFMCIP6M4TTC |
| 6 | 3/8" | 22 | 14 | 15,3 | 11,2 | 38,9 | DCFMCIP6M6TTC |
| 6 | 1/2" | 27 | 14 | 15,3 | 14,2 | 44,7 | DCFMCIP6M8TTC |
| 8 | 1/4" | 19 | 16 | 16,2 | 11,2 | 44,7 | DCFMCIP8M4TTC |
| 8 | 3/8" | 22 | 16 | 16,2 | 11,2 | 39,8 | DCFMCIP8M6TTC |
| 8 | 1/2" | 27 | 16 | 16,2 | 14,2 | 45,6 | DCFMCIP8M8TTC |
| 10 | 3/8" | 22 | 19 | 17,2 | 11,2 | 40,6 | DCFMCIP10M6TTC |
| 10 | 1/2" | 27 | 19 | 17,2 | 14,2 | 46,5 | DCFMCIP10M8TTC |
| 12 | 1/2" | 27 | 22 | 22,8 | 14,2 | 49 | DCFMCIP10M8TTC |
| Tubes impériaux (OD en fraction de pouce américain) | |||||||
| T Ø tube | P | F | G | C | B | L | BSPP |
| 1/4" | 1/4" | 19,1 | 14,3 | 15,2 | 11,2 | 37,6 | DCFMCIP4I4TTC |
| 1/4" | 1/2" | 27 | 14,3 | 15,2 | 14,2 | 44,7 | DCFMCIP4I8TTC |
| 3/8" | 1/2" | 27 | 17,5 | 16,8 | 14,2 | 46,2 | DCFMCIP6I8TTC |
| 1/2" | 1/2" | 27 | 22,2 | 22,9 | 14,2 | 49 | DCFMCIP8I8TTC |
Les dimensions des produits ne sont pas contractuelles
