Union Mâle Filetage Conique

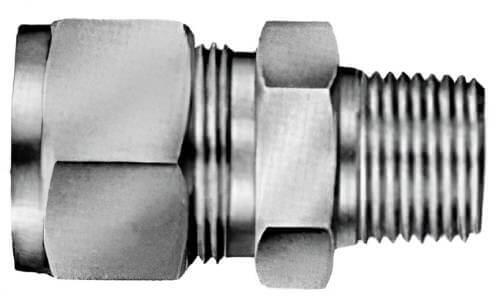

Union mâle filetage conique

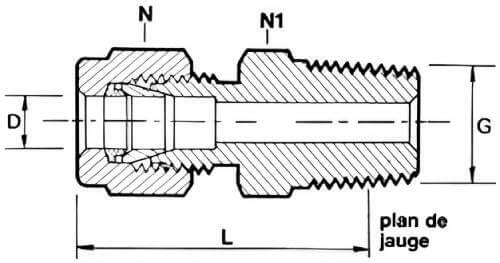

Schéma union mâle filetage conique
DMD INOX
Informations générales
Raccord mâle conique à visser inox 316L permettant de connecter un tube de diamètre "D"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | NPT | BSPT |
| 2 | 1/8" | 11 | 12 | 23 | RDBUM2M5N | RDBUM2M5G |
| 4 | 1/8" | 13 | 12 | 23 | RDBUM4M5N | RDBUM4M5G |
| 4 | 1/4" | 13 | 14 | 25 | RDBUM4M8N | RDBUM4M8G |
| 6 | 1/8" | 14 | 14 | 26 | RDBUM6M5N | RDBUM6M5G |
| 6 | 1/4" | 14 | 14 | 27 | RDBUM6M8N | RDBUM6M8G |
| 6 | 3/8" | 14 | 17 | 28 | RDBUM6M12N | RDBUM6M12G |
| 6 | 1/2" | 14 | 22 | 31 | RDBUM6M15N | RDBUM6M15G |
| 8 | 1/4" | 17 | 14 | 29 | RDBUM8M8N | RDBUM8M8G |
| 8 | 3/8" | 17 | 17 | 30 | RDBUM8M12N | RDBUM8M12G |
| 8 | 1/2" | 17 | 22 | 32 | RDBUM8M15N | RDBUM8M15G |
| 10 | 1/4" | 19 | 17 | 33 | RDBUM10M8N | RDBUM10M8G |
| 10 | 3/8" | 19 | 17 | 33 | RDBUM10M12N | RDBUM10M12G |
| 10 | 1/2" | 19 | 22 | 34 | RDBUM10M15N | RDBUM10M15G |
| 12 | 1/4" | 22 | 22 | 34 | RDBUM12M8N | RDBUM12M8G |
| 12 | 3/8" | 22 | 22 | 34 | RDBUM12M12N | RDBUM12M12G |
| 12 | 1/2" | 22 | 22 | 36 | RDBUM12M15N | RDBUM12M15G |
| 14 | 1/4" | 24 | 22 | 35 | RDBUM14M8N | RDBUM14M8G |
| 14 | 1/2" | 24 | 22 | 37 | RDBUM14M15N | RDBUM14M15G |
| 16 | 1/2" | 27 | 24 | 37 | RDBUM16M15N | RDBUM16M15G |
| 16 | 3/4" | 27 | 24 | 37 | RDBUM16M20N | RDBUM16M20G |
| 18 | 1/2" | 32 | 27 | 37 | RDBUM18M15N | RDBUM18M15G |
| 18 | 3/4" | 32 | 27 | 39 | RDBUM18M20N | RDBUM18M20G |
| 20 | 3/4" | 32 | 27 | 39 | RDBUM20M20N | RDBUM20M20G |
| 20 | 1" | 32 | 35 | 41 | RDBUM20M25N | RDBUM20M25G |
| 25 | 3/4" | 41 | 41 | 45 | RDBUM25M20N | RDBUM25M20G |
| 25 | 1" | 41 | 41 | 47 | RDBUM25M25N | RDBUM25M25G |
| Tubes ISO (DN en pouce ISO) | ||||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | NPT | BSPT |
| 13,7 | 1/4" | 25 | 22 | 35 | RDBUM4S8N | RDBUM4S8G |
| 13,7 | 3/8" | 25 | 22 | 36 | RDBUM4S12N | RDBUM4S12G |
| 13,7 | 1/2" | 25 | 22 | 37 | RDBUM4S15N | RDBUM4S15G |
| 17,2 | 1/2" | 30 | 27 | 37 | RDBUM6S15N | RDBUM6S15G |
| 17,2 | 3/4" | 30 | 27 | 39 | RDBUM6S20N | RDBUM6S20G |
| 21,3 | 1/2" | 35 | 30 | 39 | RDBUM8S15N | RDBUM8S15G |
| 21,3 | 3/4" | 35 | 30 | 41 | RDBUM8S20N | RDBUM8S20G |
| 21,3 | 1" | 35 | 35 | 43 | RDBUM8S25N | RDBUM8S25G |
| 26,9 | 1" | 41 | 41 | 43 | RDBUM12S25N | RDBUM12S25G |
| 26,9 | 1"1/4 | 41 | 41 | 45 | RDBUM12S32N | RDBUM12S32G |
| 33,7 | 1"1/4 | 45 | 41 | 48 | RDBUM16S32N | RDBUM16S32G |
| 42,4 | 1"1/4 | 51 | 50 | 48 | RDBUM20S32N | RDBUM20SS32G |
| 42,4 | 1"1/2 | 51 | 50 | 55 | RDBUM20S40N | RDBUM20S40G |
| 48,3 | 1"1/2 | 55 | 55 | RDBUM24S40N | RDBUM24S40G | |
| 48,3 | 2" | 55 | 60 | RDBUM24S50N | RDBUM24S50G | |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | NPT | BSPT |
| 1/8" | 1/8" | 13 | 12 | 23 | RDBUM2I5N | RDBUM2I5G |
| 1/8" | 1/4" | 13 | 14 | 25 | RDBUM2I8N | RDBUM2I8G |
| 1/4" | 1/8" | 14 | 14 | 26 | RDBUM4I5N | RDBUM4I5G |
| 1/4" | 1/4" | 14 | 14 | 27 | RDBUM4I8N | RDBUM4I8G |
| 1/4" | 3/8" | 14 | 17 | 28 | RDBUM4I12N | RDBUM4I12G |
| 1/4" | 1/2" | 14 | 22 | 31 | RDBUM4I15N | RDBUM4I15G |
| 3/8" | 1/4" | 19 | 17 | 33 | RDBUM6I8N | RDBUM6I8G |
| 3/8" | 3/8" | 19 | 17 | 33 | RDBUM6I12N | RDBUM6I12G |
| 3/8" | 1/2" | 19 | 22 | 34 | RDBUM6I15N | RDBUM6I15G |
| 1/2" | 1/4" | 22 | 22 | 34 | RDBUM8I4N | RDBUM8I4G |
| 1/2" | 3/8" | 22 | 22 | 34 | RDBUM8I12N | RDBUM8I12G |
| 1/2" | 1/2" | 22 | 22 | 36 | RDBUM8I15N | RDBUM8I15G |
| 1/2" | 3/4" | 22 | 27 | 37 | RDBUM8I20N | RDBUM8I20G |
| 3/4" | 1/2" | 32 | 27 | 38 | RDBUM12I15N | RDBUM12I15G |
| 3/4" | 3/4" | 32 | 27 | 38 | RDBUM12I20N | RDBUM12I20G |
| 3/4" | 1" | 32 | 35 | 39 | RDBUM12I25N | RDBUM12I25G |
| 1" | 3/4" | 41 | 32 | 43 | RDBUM16I20N | RDBUM16I20G |
| 1" | 1" | 41 | 35 | 45 | RDBUM16I25N | RDBUM16I25G |
Les dimensions des produits ne sont pas contractuelles
