Union Mâle Filetage Cylindrique

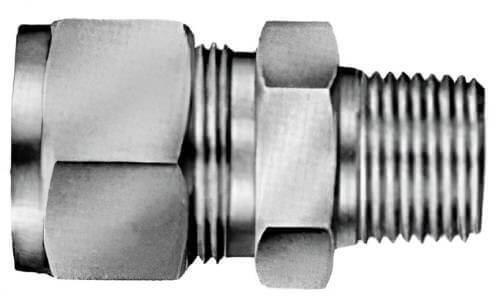

Raccord mâle GAZ cyl.

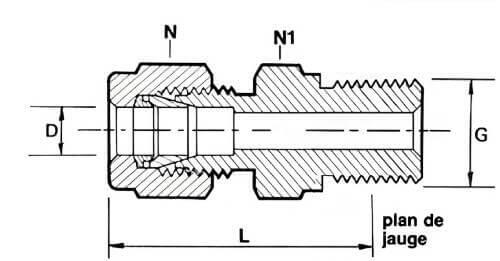

Schéma raccord mâle GAZ cyl.
DMD INOX
Informations générales
Raccord mâle cylindrique à visser inox 316L permettant de connecter un tube de diamètre "D"
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | BSPP |
| 2 | 1/8" | 11 | 14 | 23 | RDBUM2M5GC |
| 4 | 1/8" | 13 | 14 | 23 | RDBUM4M5GC |
| 4 | 1/4" | 13 | 17 | 25 | RDBUM4M8GC |
| 6 | 1/8" | 14 | 14 | 26 | RDBUM6M5GC |
| 6 | 1/4" | 14 | 17 | 27 | RDBUM6M8GC |
| 6 | 3/8" | 14 | 22 | 28 | RDBUM6M12GC |
| 6 | 1/2" | 14 | 27 | 31 | RDBUM6M15GC |
| 8 | 1/4" | 17 | 17 | 29 | RDBUM8M8GC |
| 8 | 3/8" | 17 | 22 | 30 | RDBUM8M12GC |
| 8 | 1/2" | 17 | 27 | 32 | RDBUM8M15GC |
| 10 | 1/4" | 19 | 17 | 33 | RDBUM10M8GC |
| 10 | 3/8" | 19 | 22 | 33 | RDBUM10M12GC |
| 10 | 1/2" | 19 | 27 | 34 | RDBUM10M15GC |
| 12 | 1/4" | 22 | 22 | 34 | RDBUM12M8GC |
| 12 | 3/8" | 22 | 22 | 34 | RDBUM12M12GC |
| 12 | 1/2" | 22 | 27 | 36 | RDBUM12M15GC |
| 14 | 1/4" | 24 | 22 | 35 | RDBUM14M8GC |
| 14 | 1/2" | 24 | 27 | 37 | RDBUM14M15GC |
| 16 | 1/2" | 27 | 27 | 37 | RDBUM16M15GC |
| 16 | 3/4" | 27 | 32 | 37 | RDBUM16M20GC |
| 18 | 1/2" | 32 | 27 | 37 | RDBUM18M15GC |
| 18 | 3/4" | 32 | 32 | 39 | RDBUM18M20GC |
| 20 | 3/4" | 32 | 32 | 39 | RDBUM20M20GC |
| 20 | 1" | 32 | 41 | 41 | RDBUM20M25GC |
| 25 | 3/4" | 41 | 41 | 45 | RDBUM25M20GC |
| 25 | 1" | 41 | 41 | 47 | RDBUM25M25GC |
| Tubes ISO (DN en pouce ISO) | |||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | BSPP |
| 13,7 | 1/4" | 25 | 22 | 35 | RDBUM4S8GC |
| 13,7 | 3/8" | 25 | 22 | 36 | RDBUM4S12GC |
| 13,7 | 1/2" | 25 | 27 | 37 | RDBUM4S15GC |
| 17,2 | 1/2" | 30 | 27 | 37 | RDBUM6S15GC |
| 17,2 | 3/4" | 30 | 27 | 39 | RDBUM6S20GC |
| 21,3 | 1/2" | 35 | 30 | 39 | RDBUM8S15GC |
| 21,3 | 3/4" | 35 | 32 | 41 | RDBUM8S20GC |
| 21,3 | 1" | 35 | 41 | 43 | RDBUM8S25GC |
| 26,9 | 1" | 41 | 41 | 43 | RDBUM12S25GC |
| 26,9 | 1"1/4 | 41 | 45 | 45 | RDBUM12S32GC |
| 33,7 | 1"1/4 | 45 | 45 | 48 | RDBUM16S32GC |
| 42,4 | 1"1/2 | 55 | 55 | 55 | RDBUM20S40GC |
| 48.3 | 1”1/2 | 55 | 65 | RDBUM24S40GC | |
| Tubes impériaux (OD en fraction de pouce américain) | |||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | BSPP |
| 1/8" | 1/8" | 13 | 14 | 23 | RDBUM2I5GC |
| 1/8" | 1/4" | 13 | 17 | 25 | RDBUM2I8GC |
| 1/4" | 1/8" | 14 | 14 | 26 | RDBUM4I5GC |
| 1/4" | 1/4" | 14 | 17 | 27 | RDBUM4I8GC |
| 1/4" | 3/8" | 14 | 22 | 28 | RDBUM4I12GC |
| 1/4" | 1/2" | 14 | 27 | 31 | RDBUM4I15GC |
| 3/8" | 1/4" | 19 | 17 | 33 | RDBUM6I8GC |
| 3/8" | 3/8" | 19 | 22 | 33 | RDBUM6I12GC |
| 3/8" | 1/2" | 19 | 27 | 34 | RDBUM6I15GC |
| 1/2" | 1/4" | 22 | 22 | 34 | RDBUM8I8GC |
| 1/2" | 3/8" | 22 | 22 | 34 | RDBUM8I12GC |
| 1/2" | 1/2" | 22 | 27 | 36 | RDBUM8I15GC |
| 1/2" | 3/4" | 22 | 32 | 37 | RDBUM8I20GC |
| 3/4" | 1/2" | 32 | 27 | 38 | RDBUM12I15GC |
| 3/4" | 3/4" | 32 | 32 | 38 | RDBUM12I20GC |
| 3/4" | 1" | 32 | 41 | 39 | RDBUM12I25GC |
| 1" | 3/4" | 41 | 41 | 43 | RDBUM16I20GC |
| 1" | 1" | 41 | 41 | 45 | RDBUM16I25GC |
Les dimensions des produits ne sont pas contractuelles
