Union Mâle Thermocouple Filetage Conique

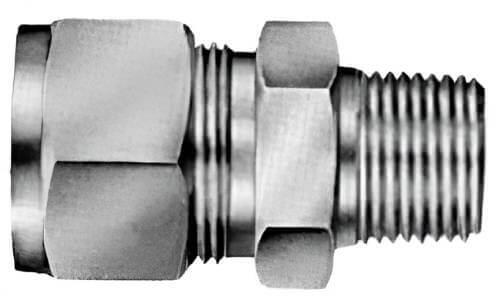

Union mâle thermocouple filetage conique

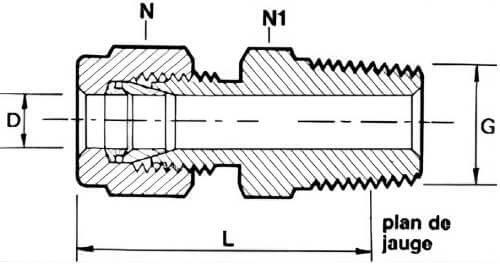

Schéma union mâle thermocouple filetage conique
DMD INOX
Informations générales
Raccord mâle conique à visser inox 316L permettant de faire traverser une sonde de température à l'intérieur et de la maintenir en position
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | ||||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | NPT | BSPT |
| 3 | 1/8" | 11 | 14 | 24 | RDBMT3M5N | RDBMT3M5G |
| 3 | 1/4" | 11 | 14 | 26 | RDBMT3M8N | RDBMT3M8G |
| 3 | 3/8" | 11 | 17 | 29 | RDBMT3M12N | RDBMT3M12G |
| 3 | 1/2" | 11 | 22 | 32 | RDBMT3M15N | RDBMT3M15G |
| 4 | 1/8" | 13 | 14 | 24 | RDBMT4M5N | RDBMT4M5G |
| 4 | 1/4" | 13 | 14 | 26 | RDBMT4M8N | RDBMT4M8G |
| 4 | 3/8" | 13 | 17 | 29 | RDBMT4M12N | RDBMT4M12G |
| 4 | 1/2" | 13 | 22 | 32 | RDBMT4M15N | RDBMT4M15G |
| 6 | 1/4" | 14 | 14 | 26 | RDBMT6M8N | RDBMT6M8G |
| 6 | 3/8" | 14 | 17 | 29 | RDBMT6M12N | RDBMT6M12G |
| 6 | 1/2" | 14 | 22 | 32 | RDBMT6M15N | RDBMT6M15G |
| 8 | 1/4" | 17 | 14 | 27 | RDBMT8M8N | RDBMT8M8G |
| 8 | 3/8" | 17 | 17 | 30 | RDBMT8M12N | RDBMT8M12G |
| 8 | 1/2" | 17 | 22 | 33 | RDBMT8M15N | RDBMT8M15G |
| 10 | 3/8" | 19 | 17 | 28 | RDBMT10M12N | RDBMT10M12G |
| 10 | 1/2" | 19 | 22 | 31 | RDBMT10M15N | RDBMT10M15G |
| 12 | 1/2" | 22 | 22 | 34 | RDBMT12M15N | RDBMT12M15G |
| Tubes impériaux (OD en fraction de pouce américain) | ||||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | NPT | BSPT |
| 1/4" | 1/4" | 14 | 14 | 26 | RDBMT4I8N | RDBMT4I8G |
| 1/4" | 1/2" | 14 | 22 | 32 | RDBMT4I15N | RDBMT4I15G |
| 3/8" | 1/2" | 19 | 22 | 31 | RDBMT6I15N | RDBMT6I15G |
| 1/2" | 1/2" | 22 | 22 | 34 | RDBMT8I15N | RDBMT8I15G |
| 1/2" | 3/4" | 22 | 27 | 38 | RDBMT8I20N | RDBMT8I20G |
Les dimensions des produits ne sont pas contractuelles
