Union Mâle Thermocouple Filetage Cylindrique

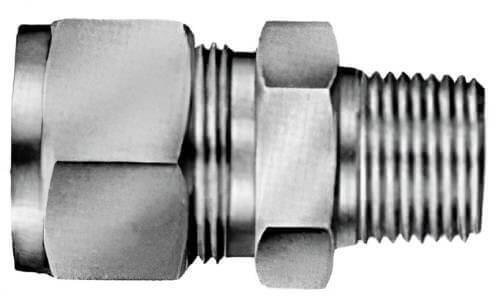

Union mâle thermocouple filetage GAZ cyl.

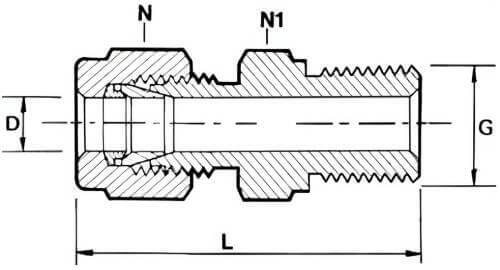

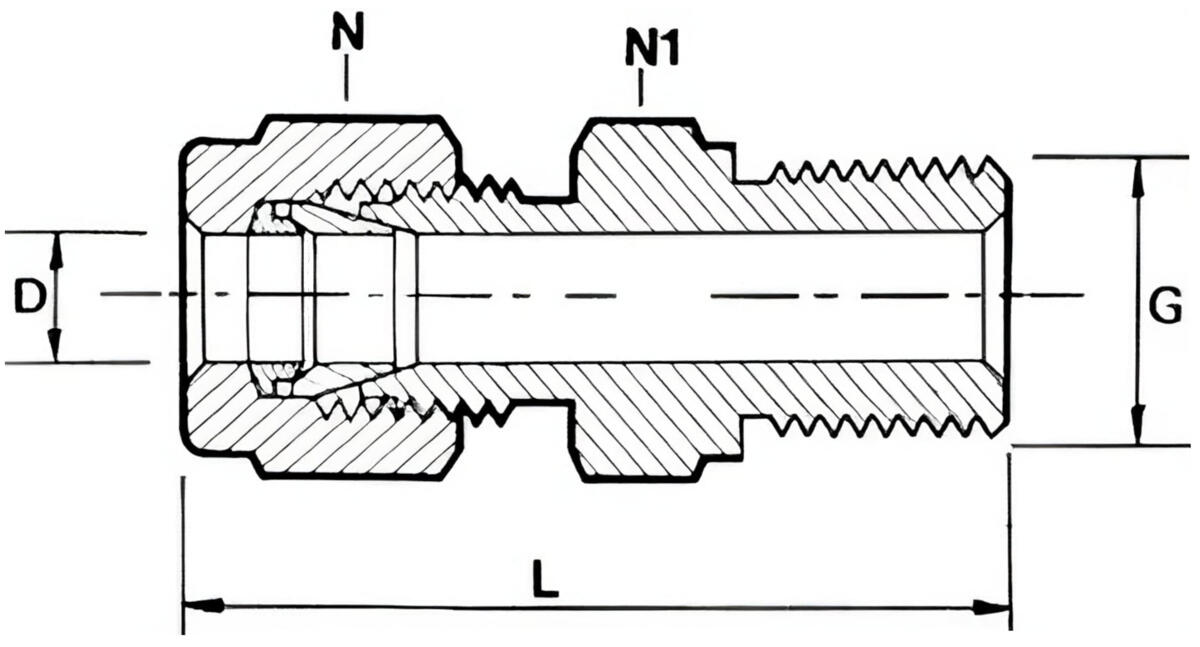

Schéma union mâle thermocouple filetage GAZ cyl.
DMD INOX
Informations générales
Raccord mâle cylindrique à visser inox 316L permettant de faire traverser une sonde de temparature à l'intérieur et de la maintenir en position
Documents
RACCORDS DOUBLE BAGUE INOX 316L (Pdf
- 840.374ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | BSPP |
| 3 | 1/8" | 10 | 14 | 24 | RDBMT3M5GC |
| 3 | 1/4" | 10 | 17 | 33 | RDBMT3M8GC |
| 3 | 3/8" | 10 | 19 | 29 | RDBMT3M12GC |
| 3 | 1/2" | 10 | 27 | 32 | RDBMT3M15GC |
| 4 | 1/8" | 13 | 14 | 24 | RDBMT4M5GC |
| 4 | 1/4" | 13 | 17 | 26 | RDBMT4M8GC |
| 4 | 3/8" | 13 | 19 | 29 | RDBMT4M12GC |
| 4 | 1/2" | 13 | 27 | 32 | RDBMT4M15GC |
| 6 | 1/4" | 14 | 17 | 26 | RDBMT6M8GC |
| 6 | 3/8" | 14 | 19 | 29 | RDBMT6M12GC |
| 6 | 1/2" | 14 | 27 | 32 | RDBMT6M15GC |
| 8 | 1/4" | 17 | 17 | 27 | RDBMT8M8GC |
| 8 | 3/8" | 17 | 19 | 30 | RDBMT8M12GC |
| 8 | 1/2" | 17 | 27 | 33 | RDBMT8M15GC |
| 10 | 3/8" | 19 | 19 | 28 | RDBMT10M12GC |
| 10 | 1/2" | 19 | 27 | 31 | RDBMT10M15GC |
| 12 | 1/2" | 22 | 27 | 34 | RDBMT12M15GC |
| Tubes impériaux (OD en fraction de pouce américain) | |||||
| D Ø tube | G Filetage | N (mm) | N1 (mm) | L (mm) | BSPP |
| 1/4" | 1/4" | 14 | 17 | 26 | RDBMT4I8GC |
| 1/4" | 1/2" | 14 | 27 | 32 | RDBMT4I15GC |
| 3/8" | 1/2" | 19 | 27 | 31 | RDBMT6I15GC |
| 1/2" | 1/2" | 22 | 27 | 34 | RDBMT8I15GC |
| 1/2" | 3/4" | 22 | 32 | 38 | RDBMT8I20GC |
| 1/2" | 1" | 22 | 41 | 41 | RDBMT8I25GC |
Les dimensions des produits ne sont pas contractuelles
