Embout Court Soudure Orbitale
Embout lisse court à souder

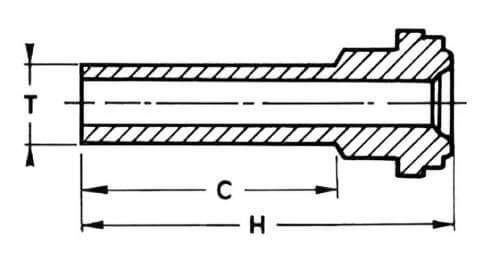

Schéma embout lisse court à souder
DMD INOX
DMD INOX
Informations générales
Embout court à souder bout à bout pour un tube de diamètre D inox 316L
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| Cotes de tubes métriques | ||||||||||
| Ø Tube | C = 6,4 mm | H | C = 9,6 mm | H | C = 12,7 mm | H | C = 19,15 mm | H | C = 25,5 mm | H |
| 4 | RDLEC2L4M4I | 14,2 | RDLEC2L4M6I | 17,4 | RDLEC2L4M8I | 20,6 | RDLEC2L4M12I | 27,4 | RDLEC4L4M16I | 33,3 |
| 6 | RDLEC4L6M4I | 16,3 | RDLEC4L6M6I | 19,5 | RDLEC4L6M8I | 22,7 | RDLEC4L6M12I | 29,5 | RDLEC4L6M16I | 35,4 |
| 8 | RDLEC4L8M4I | 16,3 | RDLEC4L8M6I | 19,5 | RDLEC4L8M8I | 22,7 | RDLEC4L8M12I | 29,5 | RDLEC4L8M16I | 35,4 |
| 10 | RDLEC8L10M4I | 16,3 | RDLEC8L10M6I | 19,5 | RDLEC8L10M8I | 22,7 | RDLEC8L10M12I | 29,5 | RDLEC8L10M16I | 35,4 |
| 12 | RDLEC8L12M4I | 16,3 | RDLEC8L12M6I | 19,5 | RDLEC8L12M8I | 22,7 | RDLEC8L12M12I | 29,5 | RDLEC8L12M16I | 35,4 |
| 14 | RDLEC8L14M4I | 17,8 | RDLEC8L14M6I | 21 | RDLEC8L14M8I | 24,2 | RDLEC8L14M12I | 31 | RDLEC8L14M16I | 36,9 |
| 18 | RDLEC12L18M4I | 17,8 | RDLEC12L18M6I | 21 | RDLEC12L18M8I | 24,2 | RDLEC12L18M12I | 31 | RDLEC12L18M16I | 36,9 |
| 20 | RDLEC12L20M4I | 22,8 | RDLEC12L20M6I | 26 | RDLEC12L20M8I | 29,2 | RDLEC12L20M12I | 36 | RDLEC12L20M16I | 41,9 |
| 25 | RDLEC16L25M4I | 22,8 | RDLEC16L25M6I | 26 | RDLEC16L25M8I | 29,2 | RDLEC16L25M12I | 36 | RDLEC16L25M16I | 41,9 |
| Cotes de tubes impériales (pouces américains) | ||||||||||
| Ø Tube | C = 6,4 mm | H | C = 9,6 mm | H | C = 12,7 mm | H | C = 19,15 mm | H | C = 25,5 mm | H |
| 1/8’’ | RDLEC2L2I4I | 14,7 | RDLEC2L2I6I | 17,9 | RDLEC2L2I8I | 21,1 | RDLEC2L2I12I | 27,9 | RDLEC4L2I16I | 33,8 |
| 1/4’’ | RDLEC4L4I4I | 15,2 | RDLEC4L4I6I | 18,3 | RDLEC4L4I8I | 21,6 | RDLEC4L4I12I | 28,4 | RDLEC4L4I16I | 34,3 |
| 3/8’’ | RDLEC8L6I4I | 15,2 | RDLEC8L6I6I | 18,4 | RDLEC8L6I8I | 21,6 | RDLEC8L6I12I | 28,4 | RDLEC8L6I16I | 34,3 |
| 1/2’’ | RDLEC8L8I4I | 15,2 | RDLEC8L8I6I | 18,4 | RDLEC8L8I8I | 21,6 | RDLEC8L8I12I | 28,4 | RDLEC8L8I16I | 34,3 |
| 3/4’’ | RDLEC12L12I4I | 22,8 | RDLEC12L12I6I | 26 | RDLEC12L12I8I | 29,2 | RDLEC12L12I12I | 36 | RDLEC12L12I16I | 41,9 |
| 1’’ | RDLEC16L16I4I | 22,8 | RDLEC16L16I6I | 26 | RDLEC16L16I8I | 29,2 | RDLEC16L16I12I | 36 | RDLEC16L16I16I | 41,9 |
Les dimensions des produits ne sont pas contractuelles
