Raccord à souder BW mâle BSP cône 60°

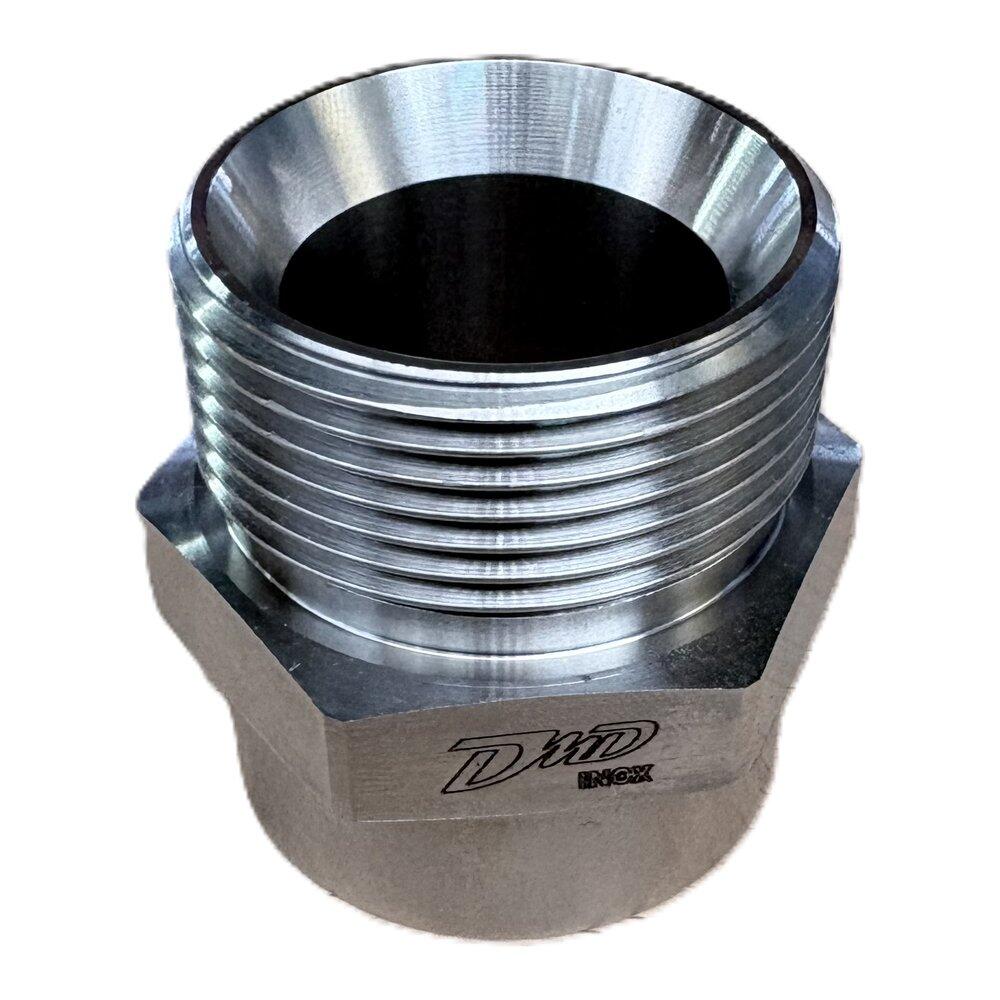

Raccord à souder BW mâle BSP cône 60° inox 316L

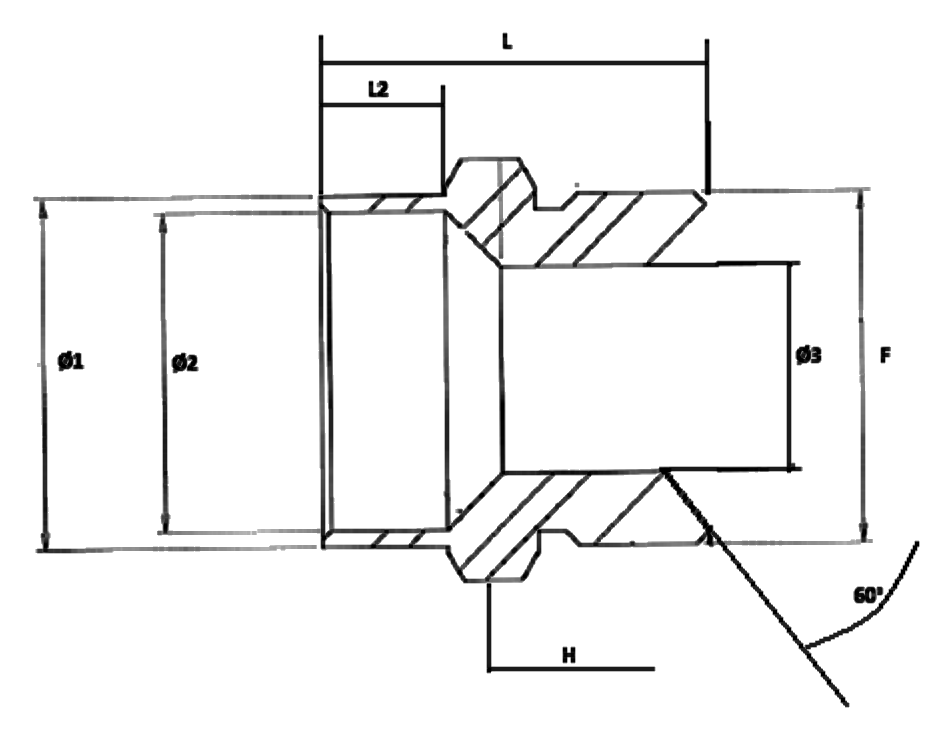

Schéma raccord à souder BW mâle BSP cône 60°
Informations générales
Raccord à souder bout à bout (BW) en inox 316L : un côté se soude sur un tube ISO (épaisseur 2 mm), l'autre se raccorde par un filetage mâle BSP à portée conique 60°, pour une étanchéité métal-métal sans joint.
Fabrication DMD Inox. Du 3/8" au 1"1/2 (DN10 à DN40) ; le filetage correspond toujours au DN du tube. Certificat de conformité 3.1 sur demande.
Caractéristiques techniques
| Tube ISO 1127 ép. 2 mm (mm) | ||||||||
| Filetage F (BSP) | DN | Ø1 (mm) | Ø2 (mm) | Ø3 (mm) | L (mm) | L2 (mm) | H (mm) | Inox 316L |
| 3/8" | DN10 | 17,2 | 13,2 | 7,9 | 35,5 | 15 | 22 | AMIABWM6S12GC60 |
| 1/2" | DN15 | 21,3 | 17,3 | 11,1 | 38 | 15 | 27 | AMIABWM8S15GC60 |
| 3/4" | DN20 | 26,9 | 22,9 | 16,7 | 40,5 | 15 | 32 | AMIABWM12S20GC60 |
| 1" | DN25 | 33,7 | 29,7 | 22,2 | 43,5 | 15 | 41 | AMIABWM16S25GC60 |
| 1"1/4 | DN32 | 42,4 | 38,4 | 28,5 | 47 | 15 | 45 | AMIABWM20S32GC60 |
| 1"1/2 | DN40 | 48,3 | 44,3 | 33,5 | 50 | 15 | 50 | AMIABWM24S38GC60 |
Les dimensions des produits ne sont pas contractuelles
