Séparateur ISO CF Trous Lisses

Séparateur ISO CF trous lisses
Séparateur ISO CF trous lisses
Séparateur ISO CF trous lisses

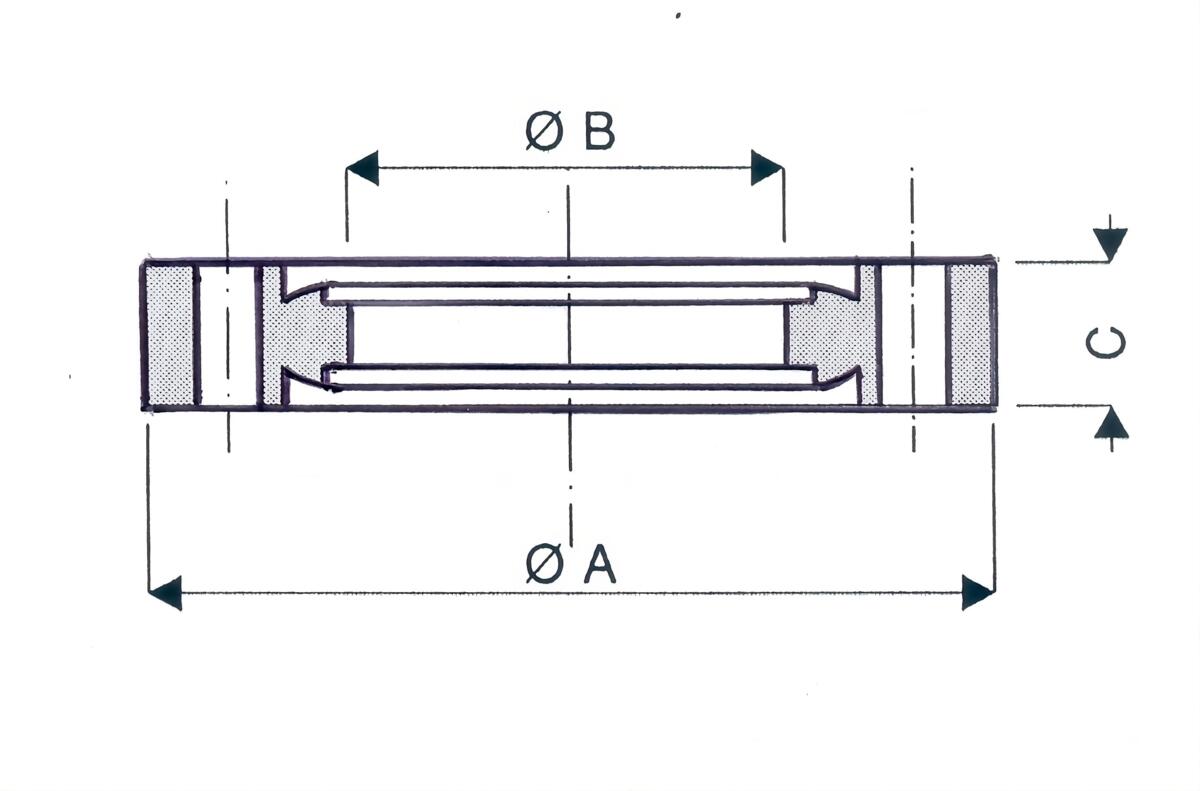

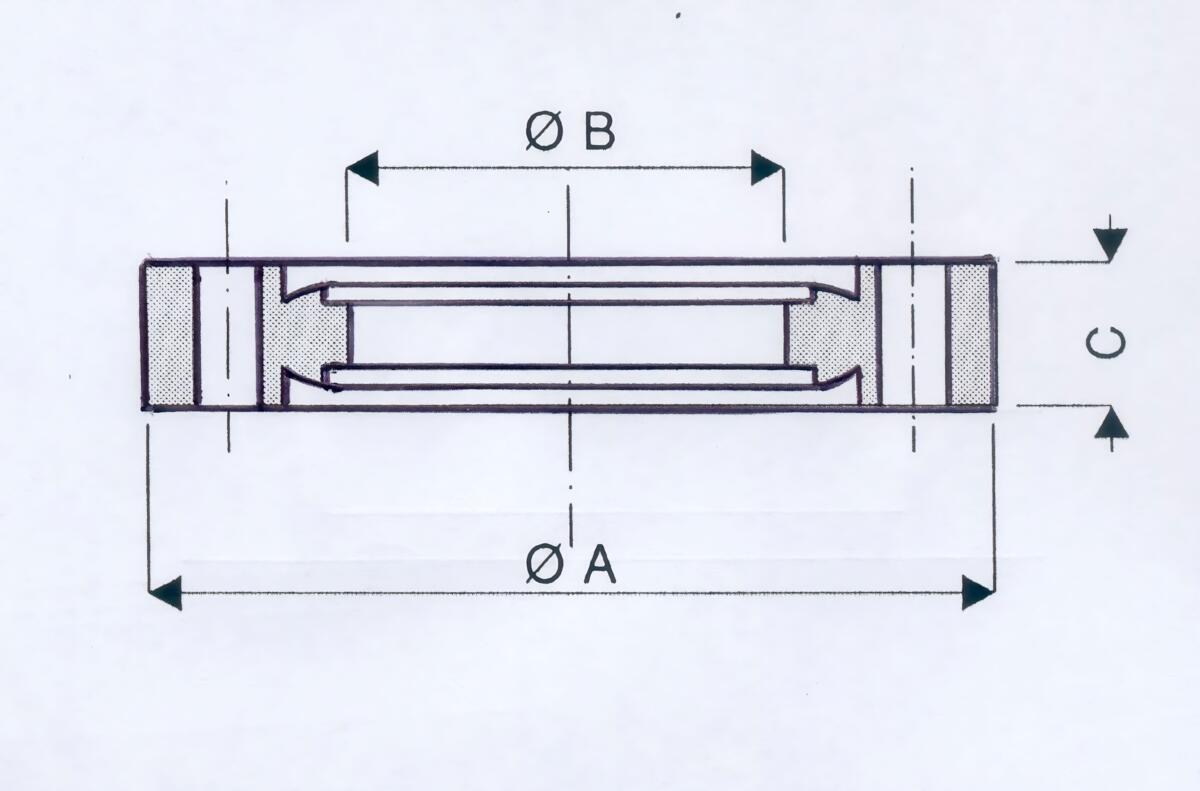

Schéma séparateur ISO CF trous lisses
Schéma séparateur ISO CF trous lisses
Schéma séparateur ISO CF trous lisses

Informations générales

Le séparateur à trous lisses ISO CF est un composant de précision en inox conçu pour assurer la séparation fiable de circuits sous ultra-vide, garantissant une étanchéité métal-métal optimale dans les installations critiques.

Documents

RACCORD PNEUROP ULTRA-VIDE ISO CF (Pdf - 3835.355ko)
Télecharger

Caractéristiques techniques

SEPARATEURS A TROUS LISSES
Ø nominal A B C E Inox 316L
DN 16 33.8 17 7.6 6 VCFS16LIL
DN 35 69.5 41 12.7 6 VCFS35LIL
DN 63 113.6 72 17.5 8 VCFS63LIL
DN 100 151.6 104 19.8 16 VCFS100LIL
DN 150 202.5 154 22.2 20 VCFS150LIL
DN 200 253.2 206 24.6 24 VCFS200LIL
Les dimensions des produits ne sont pas contractuelles
