Flexible thermoplastique R7 non conducteur
Informations générales
Présentation
Sur une nacelle ou un élévateur qui travaille près d'une ligne haute tension, le flexible hydraulique ne doit pas conduire le courant. Cette version du R7 est testée selon SAE J517 / J343 : courant de fuite inférieur ou égal à 50 µA sur un échantillon de 152 mm soumis à 37,5 kV pendant 5 minutes, soit environ 250 kV/m.

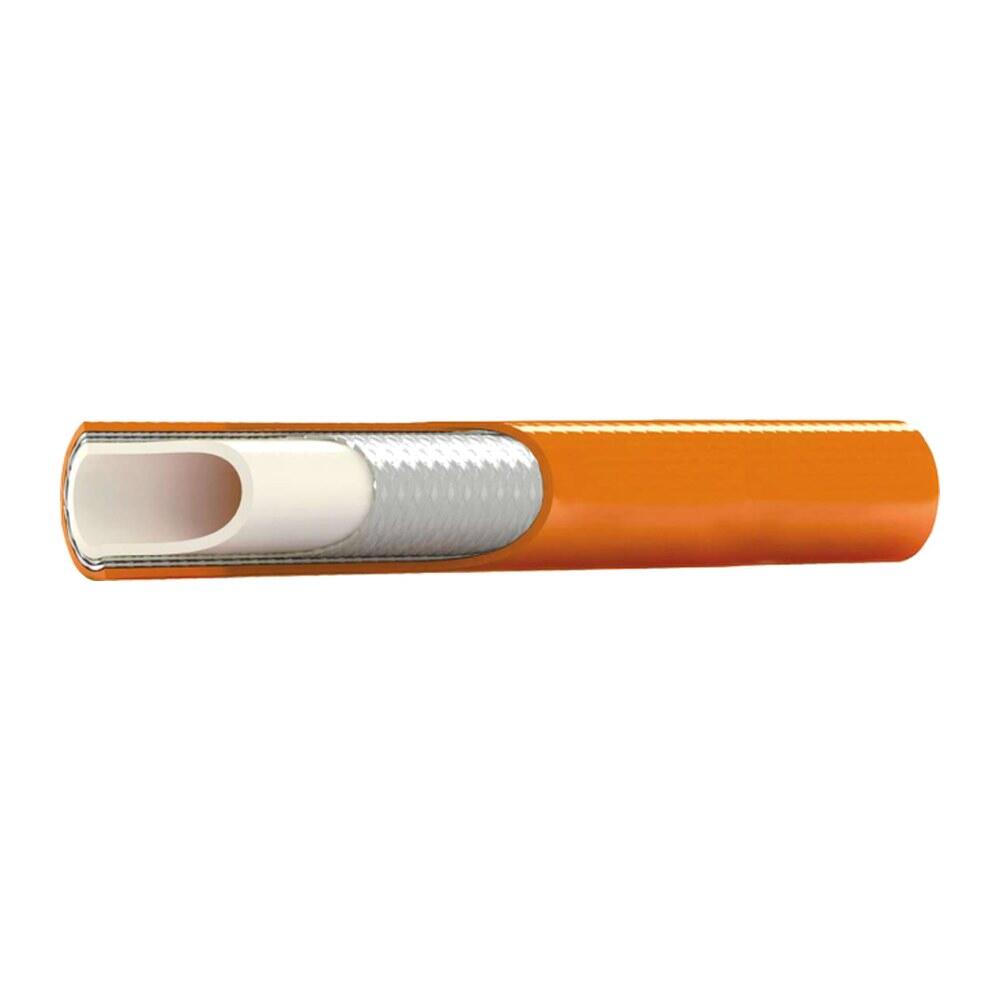

Construction : tube en élastomère polyester, une ou deux tresses en fibre synthétique et revêtement polyuréthane orange, qui identifie le flexible non conducteur sur la machine.
La gamme
- Normes : SAE 100R7, EN 855 R7, ISO 3949 R7
- DN5 à DN25 (3/16" à 1")
- Pression de service : de 210 bar (DN5 et DN6) à 70 bar (DN25), coefficient de sécurité 4:1
- Rayon de courbure : de 25 mm (DN5) à 190 mm (DN25)
- Température : -40 °C à +100 °C (+70 °C pour les fluides aqueux)
- Usages : pression moyenne, fluides pétroliers
Pour une pression plus élevée, voir notre flexible thermoplastique R8 non conducteur.
Nous proposons les jupes de sertissage inox R7 adaptées à ce flexible.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Thermoplastique SAE 100R7 non conducteur | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 5 | 3/16" | 5 | 9,6 | 210 | 840 | 25 | 0,06 |
| 6 | 1/4" | 6,5 | 12,2 | 210 | 840 | 35 | 0,1 |
| 8 | 5/16" | 8,1 | 14,3 | 190 | 760 | 45 | 0,13 |
| 10 | 3/8" | 9,7 | 16 | 160 | 640 | 55 | 0,15 |
| 13 | 1/2" | 13 | 20,3 | 140 | 560 | 75 | 0,22 |
| 16 | 5/8" | 16,3 | 23,7 | 105 | 420 | 110 | 0,28 |
| 19 | 3/4" | 19,5 | 27,1 | 90 | 360 | 140 | 0,335 |
| 25 | 1" | 25,9 | 34 | 70 | 280 | 190 | 0,455 |
Coefficient de sécurité 4:1. Non-conductivité SAE J517 / J343 : fuite ≤ 50 µA sur 152 mm sous 37,5 kV pendant 5 min.
