Flexible thermoplastique R8 non conducteur
Informations générales
Présentation

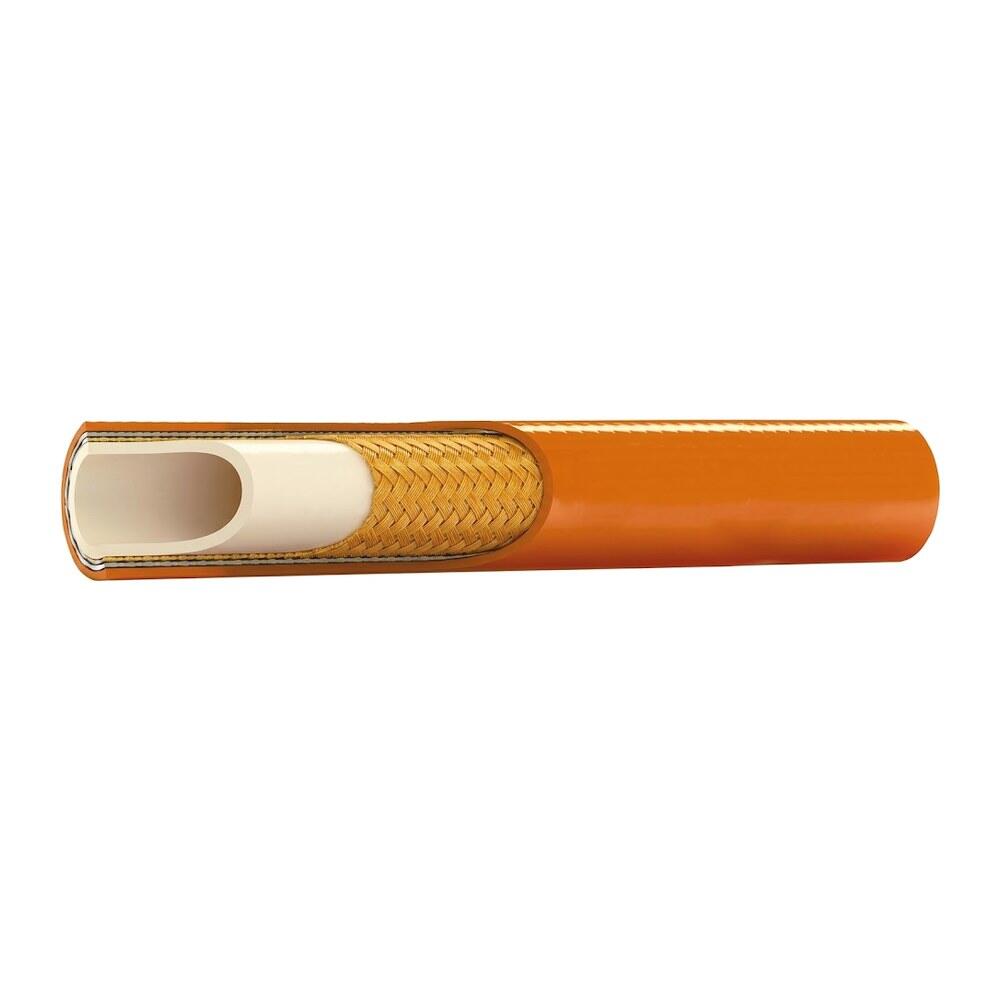

Version non conductrice du R8 : tresses en fibre aramide et revêtement polyuréthane orange. Elle répond aux exigences de non-conductivité SAE J517 / J343 (courant de fuite ≤ 50 µA sur un échantillon de 152 mm sous 37,5 kV pendant 5 minutes) tout en offrant la pression de service du R8, jusqu'à 350 bar.
Elle s'adresse aux machines qui travaillent à proximité des lignes haute tension et demandent une pression élevée.
La gamme
- Normes : SAE 100R8, EN 855 R8, ISO 3949 R8
- DN6 à DN25 (1/4" à 1")
- Pression de service : de 350 bar (DN6) à 140 bar (DN25), coefficient de sécurité 4:1
- Rayon de courbure : de 50 mm (DN6) à 200 mm (DN25)
- Température : -40 °C à +100 °C (+70 °C pour les fluides aqueux)
- Usages : pression élevée, fluides pétroliers
Pour une pression moyenne, voir notre flexible thermoplastique R7 non conducteur.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Thermoplastique SAE 100R8 non conducteur | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 6 | 1/4" | 6,5 | 11,5 | 350 | 1400 | 50 | 0,085 |
| 8 | 5/16" | 8,1 | 13,4 | 300 | 1200 | 55 | 0,105 |
| 10 | 3/8" | 9,7 | 15,5 | 280 | 1120 | 60 | 0,135 |
| 13 | 1/2" | 13 | 19,9 | 245 | 980 | 80 | 0,205 |
| 16 | 5/8" | 16,3 | 23,4 | 200 | 800 | 125 | 0,25 |
| 19 | 3/4" | 19,5 | 27,1 | 165 | 660 | 150 | 0,32 |
| 25 | 1" | 25,9 | 34,2 | 140 | 560 | 200 | 0,44 |
Coefficient de sécurité 4:1. Non-conductivité SAE J517 / J343 : fuite ≤ 50 µA sur 152 mm sous 37,5 kV pendant 5 min.
