Flexible thermoplastique R8
Informations générales
Présentation

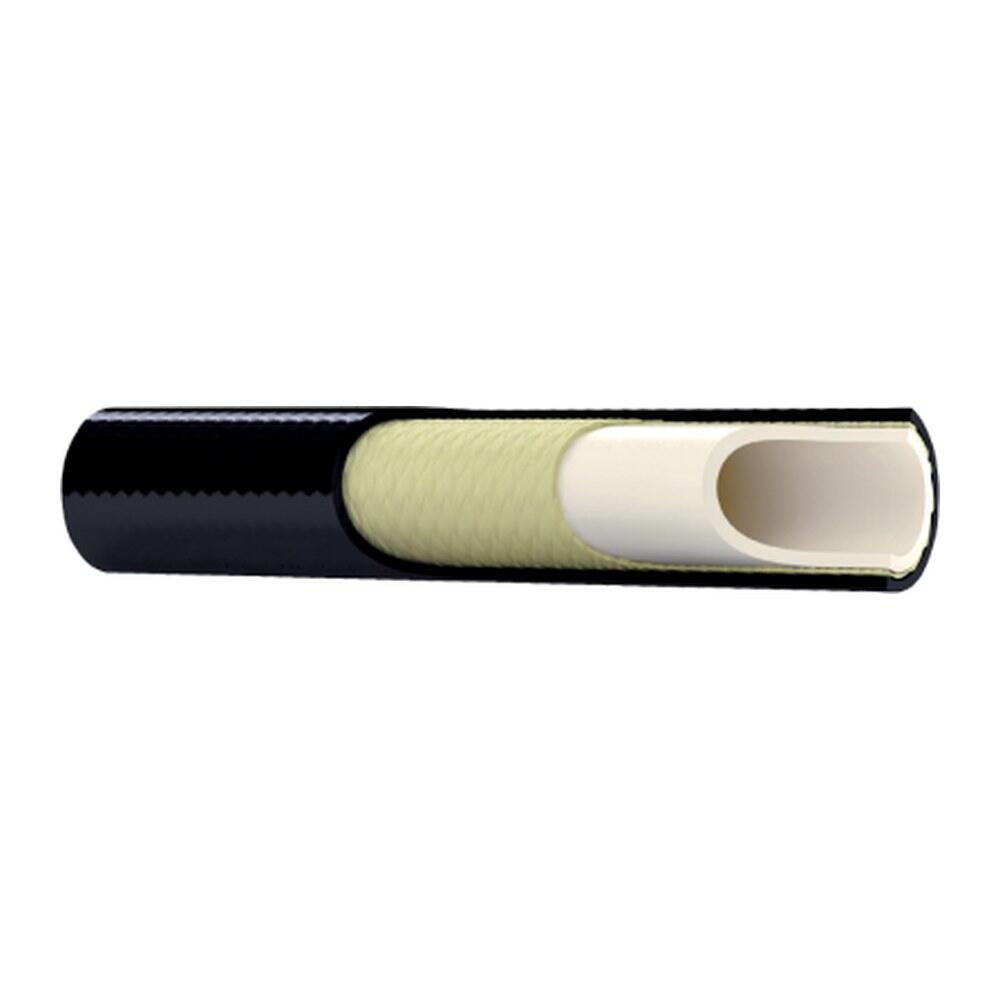

Le R8 reprend la construction thermoplastique du R7 avec un renfort plus performant : une ou deux tresses en fibre aramide. À encombrement équivalent, il travaille à une pression nettement supérieure : 350 bar en DN5 et DN6, contre 210 et 200 bar pour le R7.
Le tube est en élastomère polyester ; le revêtement polyuréthane noir micro-perforé résiste à l'ozone, à l'abrasion et aux hydrocarbures.
La gamme
- Normes : SAE 100R8, EN 855 R8
- DN5 à DN25 (3/16" à 1")
- Pression de service : de 350 bar (DN5 et DN6) à 140 bar (DN25)
- Pression d'éclatement : 4 fois la pression de service (coefficient 4:1)
- Rayon de courbure : de 30 mm (DN5) à 200 mm (DN25)
- Température : -40 °C à +100 °C (+70 °C pour l'air et les fluides aqueux)
- Fluides : huiles hydrauliques, carburants, solutions antigel, eau
Version non conductrice (revêtement orange) disponible pour les travaux près des lignes haute tension : voir le flexible thermoplastique R8 non conducteur.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Thermoplastique SAE 100R8 | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 5 | 3/16" | 5 | 8,9 | 350 | 1400 | 30 | 0,05 |
| 6 | 1/4" | 6,5 | 11,5 | 350 | 1400 | 50 | 0,085 |
| 8 | 5/16" | 8,1 | 13,4 | 300 | 1200 | 55 | 0,105 |
| 10 | 3/8" | 9,7 | 15,5 | 280 | 1120 | 60 | 0,135 |
| 13 | 1/2" | 13 | 19,9 | 245 | 980 | 80 | 0,2 |
| 16 | 5/8" | 16,3 | 23,4 | 200 | 800 | 125 | 0,25 |
| 19 | 3/4" | 19,5 | 26,9 | 165 | 660 | 150 | 0,32 |
| 25 | 1" | 25,9 | 34,2 | 140 | 560 | 200 | 0,44 |
Coefficient de sécurité 4:1.
