Flexible thermoplastique tresse acier
Informations générales
Présentation

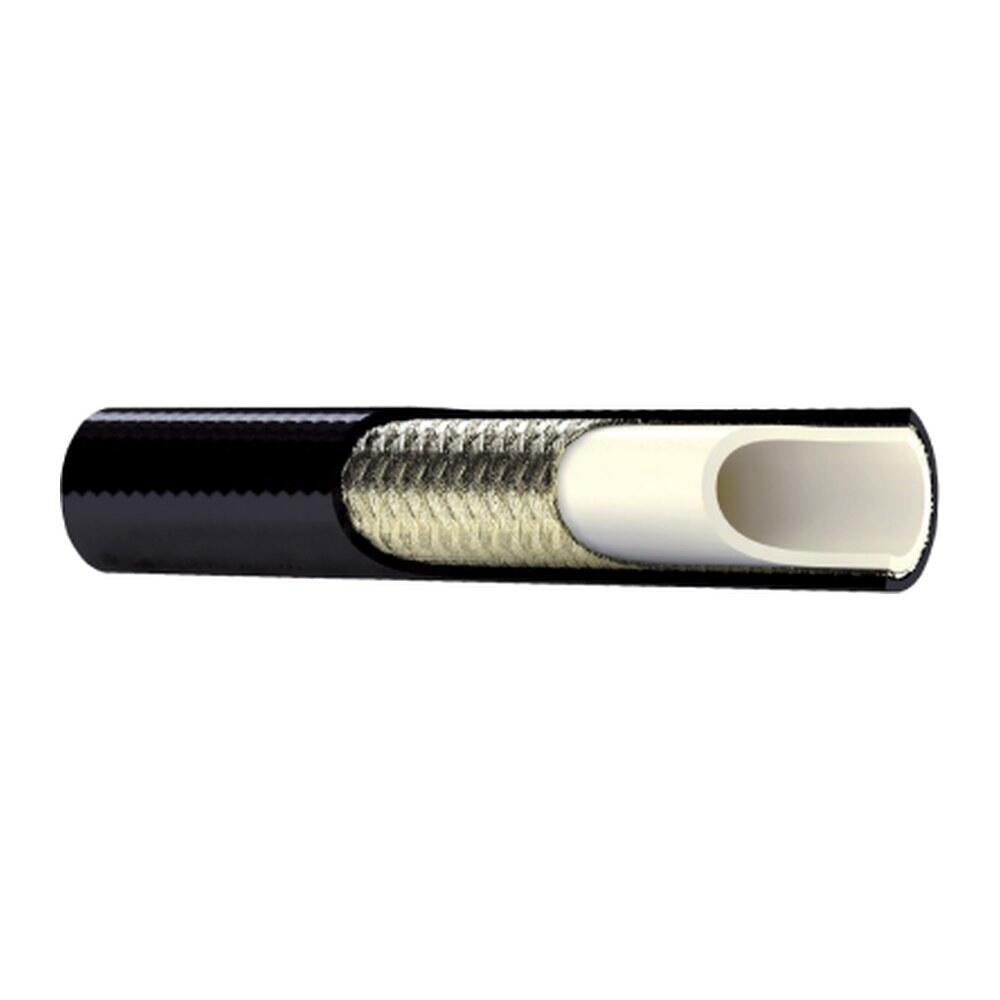

Ce flexible associe la légèreté du thermoplastique à la résistance d'une tresse acier : tube en élastomère polyester, une tresse acier haute résistance et revêtement polyuréthane noir résistant à l'ozone, à l'abrasion et aux hydrocarbures. Le revêtement n'est pas micro-perforé.
Léger et peu encombrant, il équipe les circuits hydrauliques haute pression et véhicule aussi les carburants, les solutions antigel et l'eau.
La gamme
- DN5 à DN25 (3/16" à 1")
- Pression de service : de 360 bar (DN5) à 95 bar (DN25), coefficient de sécurité 4:1
- Rayon de courbure : de 30 mm (DN5) à 180 mm (DN25)
- Température : -40 °C à +100 °C (+70 °C pour l'air et les fluides aqueux)
Pour une version à tresses textiles, voir nos flexibles thermoplastiques R7 et R8.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Thermoplastique – 1 tresse acier | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 5 | 3/16" | 5 | 9,7 | 360 | 1400 | 30 | 0,125 |
| 6 | 1/4" | 6,5 | 11,7 | 310 | 1240 | 40 | 0,165 |
| 8 | 5/16" | 8,1 | 13,2 | 250 | 1000 | 55 | 0,19 |
| 10 | 3/8" | 9,8 | 15,5 | 225 | 900 | 65 | 0,23 |
| 13 | 1/2" | 13 | 18,8 | 190 | 760 | 85 | 0,3 |
| 16 | 5/8" | 16,3 | 22 | 140 | 560 | 115 | 0,335 |
| 19 | 3/4" | 19,5 | 25,8 | 115 | 460 | 145 | 0,46 |
| 25 | 1" | 25,8 | 33,4 | 95 | 380 | 180 | 0,64 |
Coefficient de sécurité 4:1. Température : -40 °C à +100 °C (+70 °C pour l'air et les fluides aqueux).
