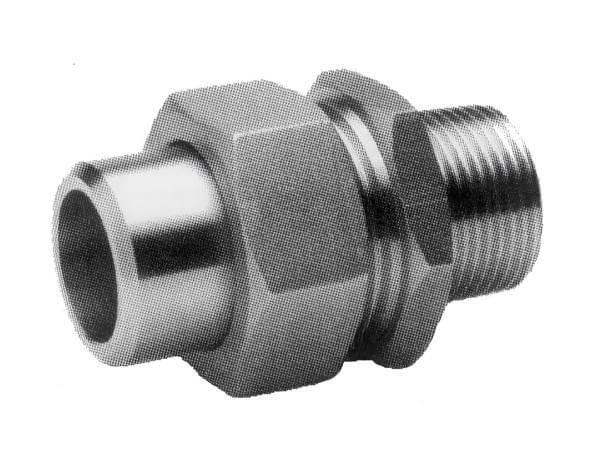

Union 3 pièces Mâle à Souder Étanchéité Joint Plat

Informations générales

Raccord union 3 pièces inox filetage mâle à souder sur tube en bout à bout. Étanchéité joint plat.

Documents

RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf - 3998.803ko)
Télecharger

Caractéristiques techniques

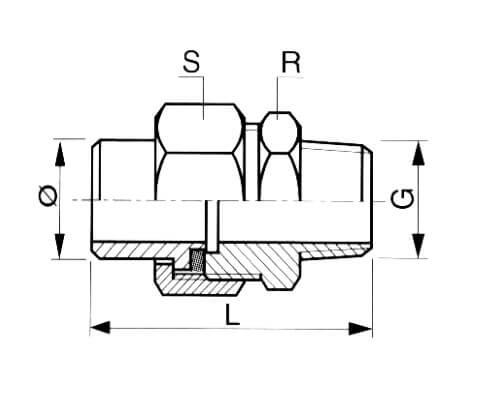

UNIONS LISSE/MALE JOINT PLAT
DN G Ø L R S Poids (kg) GAZ/BSP
8 1/4’’ 13.5 40 17 21 0.050 R3PLMP8G
12 3/8’’ 17.2 47 21 24 0.075 R3PLMP12G
15 1/2’’ 21.3 52 27 30 0.130 R3PLMP15G
20 3/4’’ 26.9 59 36 36 0.205 R3PLMP20G
25 1’’ 33.7 64 35* 46 0.340 R3PLMP25G
32 1’’1/4 42.4 65 45* 55 0.435 R3PLMP32G
40 1’’1/2 48.3 65 50* 60 0.480 R3PLMP40G
50 2’’ 60.3 73 60* 70 0.770 R3PLMP50G
65 2’’1/2 76.1 91 80* 92 1.280 R3PLMP65G
80 3’’ 88.9 108 94* 110 1.915 R3PLMP80G
               * 2 plats de serrage
Les dimensions des produits ne sont pas contractuelles
