Flexible onduleux inox 316L tressé

Informations générales

Présentation

Le flexible onduleux inox associe un tube annelé en inox AISI 316L (1.4404) à une ou deux tresses en inox AISI 304 (1.4301). Entièrement métallique, il supporte les températures extrêmes, le vide et les fluides agressifs là où un tuyau élastomère se dégrade.

Il absorbe les vibrations, les mouvements et les dilatations thermiques entre deux équipements : sortie de pompe ou de compresseur, raccordement de cuve, ligne vapeur, échappement moteur.

La gamme

  • DN6 à DN305 (1/4" à 12")
  • Température : -270 °C à +450 °C
  • Coefficient de sécurité 4:1

Choisissez la construction selon la pression :

  • Sans tresse : basse pression et vide, de 0,2 à 12 bar selon le DN
  • 1 tresse inox 304 : de 6 bar (DN305) à 120 bar (DN6)
  • 2 tresses inox 304 : de 9,5 bar (DN305) à 192 bar (DN6)

À haute température, la pression admissible diminue : consultez-nous pour le dimensionnement.

Secteurs : chimie et pétrochimie, agroalimentaire et industrie pharmaceutique, génie climatique, nucléaire, marine et offshore. Fluides : vapeur, gaz, air comprimé, vide, cryogénie, produits chimiques, solvants.

Au montage, respectez le rayon de courbure indiqué dans le tableau : statique pour un flexible fixe, dynamique pour un flexible en mouvement.

Pour un tube PTFE sous tresse inox, consultez nos flexibles PTFE tresse inox.

DMD INOX vous fournit le flexible à la longueur, équipé de raccords inox ou acier (à souder, filetés…) selon votre installation. Certificat matière 3.1 sur demande.

Raccords et accessoires associés : brides et collets inox, embout de flexible inox à souder ISO-KF, collet cône métrique à souder inox 316L, embout court et embout long pour soudure orbitale.

Pour une offre rapide, précisez : fluide, DN, pression et température de service, longueur, raccords et mouvements ou vibrations à absorber.

Cliquez ici pour demander un devis

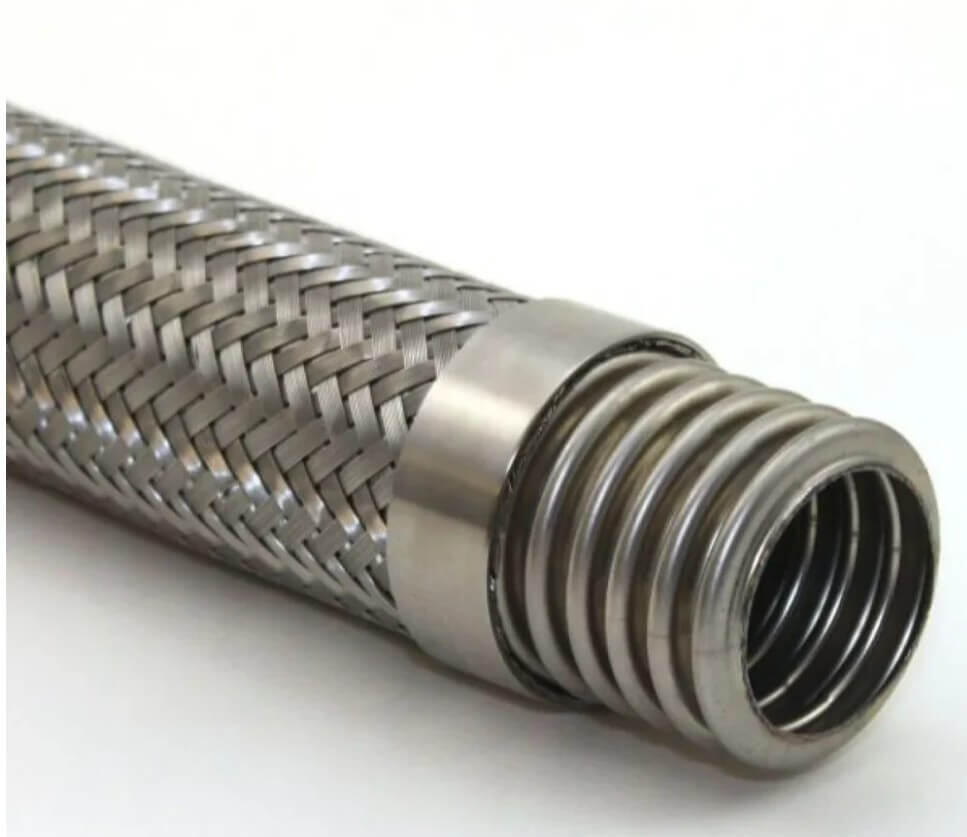

Flexible onduleux inox 316L tressé
Flexible onduleux inox 316L tressé
Flexible onduleux inox 316L tressé

Caractéristiques techniques

Inox 316L – tresse inox 304
DN (mm)DN (pouce)Ø int (mm)Ø ext (mm) 0 / 1 / 2 tressesPS (bar) sans tressePS (bar) 1 tressePS (bar) 2 tressesCourbure dyn. (mm)Courbure stat. (mm)
61/4"6,29,6 / 10,8 / 12121201928525
85/16"8,212,1 / 13,3 / 14,51010016012532
103/8"10,314,3 / 15,5 / 16,799014414038
121/2"12,216,7 / 17,9 / 19,198012814045
165/8"16,221,6 / 23 / 24,487011216058
203/4"20,226,8 / 28,3 / 29,846410217070
251"25,432,2 / 33,7 / 35,23508019085
321 1/4"34,341,1 / 42,7 / 44,324064260105
401 1/2"40,149,5 / 51,1 / 52,713556300130
502"50,360,3 / 62,3 / 64,313048320160
652 1/2"65,681 / 83 / 8512438410180
803"80,395 / 97 / 990,61829450200
1004"100,8117 / 119 / 121,50,51626560290
1255"125,4150 / 152,5 / 1550,51422710325
1506"150,8175 / 177,5 / 1800,31016815380
2008"197225 / 228 / 2310,38131015500
25010"250,4278 / 281,5 / 2850,27,5121270620
30512"300,2336 / 339,5 / 3430,269,51525725

Coefficient de sécurité 4:1. À haute température, la pression admissible diminue : nous consulter. Poids au mètre sur demande.

Les dimensions des produits ne sont pas contractuelles
