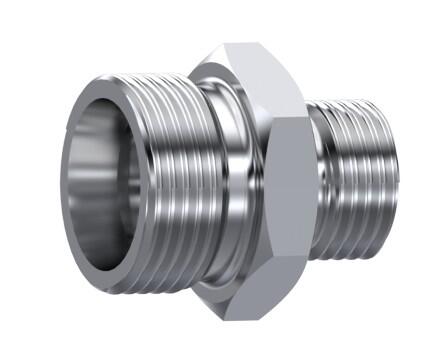

Raccord union double en réduction DIN 2353 nu (DHFRUB)
Raccord union double en réduction DIN 2353 nu (DHFRUB)
Raccord union double en réduction DIN 2353 inox 316L
Raccord union double en réduction DIN 2353 nu (DHFRUB)

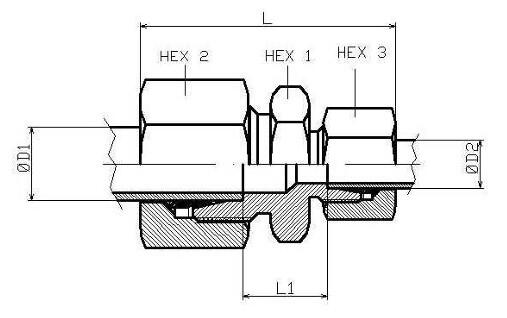

Schéma coté raccord union double en réduction DIN 2353 équipé
Schéma coté raccord union double en réduction DIN 2353 équipé
Schéma coté raccord union double en réduction DIN 2353 nu (DHFRUB)
Schéma coté raccord union double en réduction DIN 2353 nu (DHFRUB)
Schéma coté raccord union double en réduction DIN 2353 équipé
Schéma coté raccord union double en réduction DIN 2353 nu (DHFRUB)

Informations générales

Le raccord union double en réduction DIN 2353 en inox 316L raccorde bout à bout deux tubes rigides de diamètres différents. Distribué par DMD Inox, il conjugue résistance à la corrosion et bonne tenue à la pression.

Caractéristiques

L'étanchéité est assurée par bague coupante DIN 2353 / ISO 8434-1, métal-métal, sans soudure. Disponible en version équipée et nue.

Inox 316L et traçabilité

L'inox 316L résiste aux chlorures et aux milieux corrosifs. Certificat de conformité matière 3.1 disponible sur demande. Stock, délais courts et conseil technique DMD Inox.

Raccords associés : raccords à sertir DIN 2353.

Caractéristiques techniques

Série L (léger) — jusqu’à 315 bar
Réf. équipéRéf. nuØ tube 1 (mm)Ø tube 2 (mm)Pression (bar)L équipé (mm)L nu (mm)L1 (mm)HEX 1HEX 2HEX 3
DHFRU8-6LDHFRUB8-6L86315412511141714
DHFRU10-6LDHFRUB10-6L106315422612171914
DHFRU10-8LDHFRUB10-8L108315422612171917
DHFRU12-8LDHFRUB12-8L128315432713192217
DHFRU12-10LDHFRUB12-10L1210315442814192219
DHFRU15-10LDHFRUB15-10L1510315452915242719
DHFRU15-12LDHFRUB15-12L1512315452915242722
DHFRU18-12LDHFRUB18-12L1812315473015.5273222
DHFRU18-15LDHFRUB18-15L1815315483116.5273227
DHFRU22-15LDHFRUB22-15L2215160503318.5323627
DHFRU22-18LDHFRUB22-18L2218160513318323632
DHFRU28-22LDHFRUB28-22L2822160543621414136
DHFRU35-28LDHFRUB35-28L3528160593921465041
DHFRU42-35LDHFRUB42-35L4235160664321.5556050
Série S (lourd) — jusqu’à 630 bar
Réf. équipéRéf. nuØ tube 1 (mm)Ø tube 2 (mm)Pression (bar)L équipé (mm)L nu (mm)L1 (mm)HEX 1HEX 2HEX 3
DHFRU8-6SDHFRUB8-6S86630483218171917
DHFRU10-6SDHFRUB10-6S106630493217.5192217
DHFRU10-8SDHFRUB10-8S108630493217.5192219
DHFRU12-6SDHFRUB12-6S126630513419.5222417
DHFRU12-8SDHFRUB12-8S128630513419.5222419
DHFRU12-10SDHFRUB12-10S1210630523419222422
DHFRU14-10SDHFRUB14-10S1410630553620.5242722
DHFRU16-12SDHFRUB16-12S1612400553620273024
DHFRU16-14SDHFRUB16-14S1614400583821.5273027
DHFRU20-12SDHFRUB20-12S2012400604022323624
DHFRU20-16SDHFRUB20-16S2016400634223323630
DHFRU25-16SDHFRUB25-16S2516400684625.5414630
DHFRU25-20SDHFRUB25-20S2520400714825.5414636
DHFRU30-20SDHFRUB30-20S3020400745026465036
DHFRU30-25SDHFRUB30-25S3025400775226.5465046
DHFRU38-30SDHFRUB38-30S3830315875929.5556050
Les dimensions des produits ne sont pas contractuelles
