Embout mâle à sertir métrique cône 24° — DIN 2353 inox 316L

Embout mâle à sertir métrique cône 24° DIN 2353 inox 316L
Embout mâle à sertir métrique cône 24° DIN 2353 inox 316L
Embout mâle à sertir métrique cône 24° DIN 2353 inox 316L

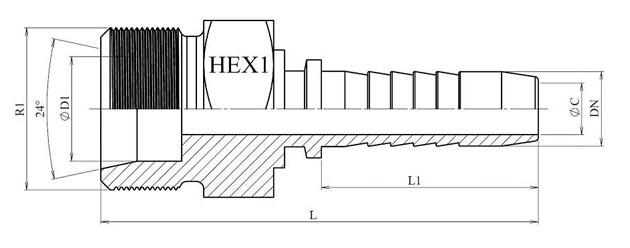

Schéma coté embout mâle à sertir — L, L1, HEX, ØC
Schéma coté embout mâle à sertir — L, L1, HEX, ØC
Schéma coté embout mâle à sertir — L, L1, HEX, ØC

Informations générales

L'embout mâle à sertir métrique cône 24° se raccorde sur un élément femelle DKO (écrou tournant + o-ring côté récepteur). Extrémité à sertir sur flexible, filetage métrique DIN 2353 / ISO 8434-1.

Matière. Inox AISI 316-L.

Gamme. Séries L et S, Ø tube 6 à 42 mm, filetages M12×1,5 à M52×2. Distribué par DMD Inox.

Flexibles et accessoires associés : flexibles hydrauliques haute pression, flexibles thermoplastiques, jupe de sertissage R1AT/1SN, jupe de sertissage R7, raccords DIN 2353, raccords BSP cône 60°.

Caractéristiques techniques

Embout mâle — série L — cotes en mm
Réf DMDDNØ tubeSérieFiletageLL1HEXØC
DHFEMS4I6L1/4"6LM12x1.547.528144
DHFEMS4I8L1/4"8LM14x1.54928174
DHFEMS4I10L1/4"10LM16x1.55228174
DHFEMS5I10L5/16"10LM16x1.552.328175.5
DHFEMS6I10L3/8"10LM16x1.55429.5177
DHFEMS4I12L1/4"12LM18x1.55128194
DHFEMS5I12L5/16"12LM18x1.551.328195.5
DHFEMS6I12L3/8"12LM18x1.55529.5197
DHFEMS6I15L3/8"15LM22x1.55429.5247
DHFEMS8I15L1/2"15LM22x1.555.530.5249.5
DHFEMS6I18L3/8"18LM26x1.55629.5277
DHFEMS8I18L1/2"18LM26x1.557.530.5279.5
DHFEMS10I18L5/8"18LM26x1.561.3342712
DHFEMS10I22L5/8"22LM30x262.3343212
DHFEMS12I22L3/4"22LM30x269393215
DHFEMS16I28L1"28LM36x278474119
DHFEMS20I35L1"1/435LM45x29154.54626
DHFEMS24I42L1"1/242LM52x295.5585532
Embout mâle — série S — cotes en mm
Réf DMDDNØ tubeSérieFiletageLL1HEXØC
DHFEMS4I6S1/4"6SM14x1.55128144
DHFEMS4I8S1/4"8SM16x1.55328174
DHFEMS4I10S1/4"10SM18x1.55428194
DHFEMS5I10S5/16"10SM18x1.554.328195.5
DHFEMS6I10S3/8"10SM18x1.55629.5177
DHFEMS5I12S5/16"12SM20x1.556.328225.5
DHFEMS6I12S3/8"12SM20x1.55829.5227
DHFEMS6I14S3/8"14SM22x1.559.529.5247
DHFEMS8I14S1/2"14SM22x1.56130.5249.5
DHFEMS8I16S1/2"16SM24x1.561.530.5279.5
DHFEMS10I20S5/8"20SM30x269.3343212
DHFEMS12I20S3/4"20SM30x275.5393215
DHFEMS12I25S3/4"25SM36x279394115
DHFEMS16I25S1"25SM36x287474119
DHFEMS16I30S1"30SM42x290474619
DHFEMS20I38S1"1/438SM52x210154.55526
Les dimensions des produits ne sont pas contractuelles
