Raccord à sertir droit femelle tournant DIN 2353 inox 316L

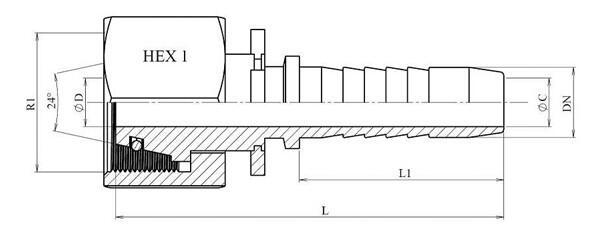

Schéma coté raccord à sertir droit
Informations générales
Le raccord à sertir droit femelle tournant assure la liaison entre un flexible hydraulique serti et un embout mâle métrique cône 24° DIN 2353 / ISO 8434-1. L'écrou tournant et le joint torique (o-ring FKM/Viton) garantissent une étanchéité fiable et un montage sans torsion du flexible.
Matière. Corps en inox AISI 316-L, résistant à la corrosion (agroalimentaire, chimie, eau de mer, extérieur).
Gamme. Disponible en série L (moyenne pression) et série S (haute pression), pour Ø de tube 6 à 42 mm et filetages M12×1,5 à M52×2.
Montage. À sertir sur le flexible ; côté raccord, serrage sur cône 24° avec o-ring. Distribué par DMD Inox.
Caractéristiques techniques
| Série L — cotes en mm | |||||||||
| Réf DMD | DN | Ø tube | Série | Filetage | L | L1 | HEX | ØC | ØD |
| DHFEFTS3IDKO6L | 3/16" | 6 | L | M12x1.5 | 47.5 | 24 | 14 | 3 | 3 |
| DHFEFTS4IDKO6L | 1/4" | 6 | L | M12x1.5 | 47 | 28 | 14* | 3 | 3 |
| DHFEFTS3IDKO8L | 3/16" | 8 | L | M14x1.5 | — | — | — | — | — |
| DHFEFTS4IDKO8L | 1/4" | 8 | L | M14x1.5 | 51 | 28 | 17 | 4 | 4 |
| DHFEFTS5IDKO8L | 5/16" | 8 | L | M14x1.5 | 52.3 | 28 | 17 | 5.5 | 5.5 |
| DHFEFTS6IDKO8L | 3/8" | 8 | L | M14x1.5 | 51 | 29.5 | 17* | 7 | 7 |
| DHFEFTS4IDKO10L | 1/4" | 10 | L | M16x1.5 | 51.5 | 28 | 19 | 4 | 4 |
| DHFEFTS5IDKO10L | 5/16" | 10 | L | M16x1.5 | 51.8 | 28 | 19 | 5.5 | 4 |
| DHFEFTS6IDKO10L | 3/8" | 10 | L | M16x1.5 | 53.5 | 29.5 | 19* | 7 | 7 |
| DHFEFTS4IDKO12L | 1/4" | 12 | L | M18x1.5 | 52.5 | 28 | 22 | 4 | 7 |
| DHFEFTS5IDKO12L | 5/16" | 12 | L | M18x1.5 | 52.5 | 28 | 22 | 5.5 | 7 |
| DHFEFTS6IDKO12L | 3/8" | 12 | L | M18x1.5 | 54.5 | 29.5 | 22 | 7 | 7 |
| DHFEFTS8IDKO12L | 1/2" | 12 | L | M18x1.5 | 53 | 30.5 | 22* | 9.5 | 7 |
| DHFEFTS4IDKO15L | 1/4" | 15 | L | M22x1.5 | 54 | 28 | 27 | 4 | 4 |
| DHFEFTS5IDKO15L | 5/16" | 15 | L | M22x1.5 | 54.3 | 28 | 27 | 5.5 | 5.5 |
| DHFEFTS6IDKO15L | 3/8" | 15 | L | M22x1.5 | 57.5 | 29.5 | 27 | 7 | 9.5 |
| DHFEFTS8IDKO15L | 1/2" | 15 | L | M22x1.5 | 58.5 | 30.5 | 27 | 9.5 | 9.5 |
| DHFEFTS10IDKO15L | 5/8" | 15 | L | M22x1.5 | 59 | 34 | 27* | 12 | 15 |
| DHFEFTS6IDKO18L | 3/8" | 18 | L | M26x1.5 | 59.5 | 29.5 | 32 | 7 | 9.5 |
| DHFEFTS8IDKO18L | 1/2" | 18 | L | M26x1.5 | 61 | 30.5 | 32 | 9.5 | 9.5 |
| DHFEFTS10IDKO18L | 5/8" | 18 | L | M26x1.5 | 63.2 | 34 | 32 | 12 | 12 |
| DHFEFTS12IDKO18L | 3/4" | 18 | L | M26x1.5 | 69.5 | 39 | 32* | 15 | 12 |
| DHFEFTS8IDKO22L | 1/2" | 22 | L | M30x2 | 61.5 | 30.5 | 36 | 9.5 | 9.5 |
| DHFEFTS10IDKO22L | 5/8" | 22 | L | M30x2 | 65.3 | 34 | 36 | 12 | 15 |
| DHFEFTS12IDKO22L | 3/4" | 22 | L | M30x2 | 73 | 39 | 36 | 15 | 15 |
| DHFEFTS12IDKO28L | 3/4" | 28 | L | M36x2 | 71 | 39 | 41 | 15 | 15 |
| DHFEFTS16IDKO28L | 1" | 28 | L | M36x2 | 80.5 | 47 | 41 | 19 | 19 |
| DHFEFTS16IDKO35L | 1" | 35 | L | M45x2 | 81.5 | 47 | 50 | 19 | 26 |
| DHFEFTS20IDKO35L | 1"1/4 | 35 | L | M45x2 | 92 | 54.5 | 50 | 26 | 26 |
| DHFEFTS20IDKO42L | 1"1/4 | 42 | L | M52x2 | 93.3 | 54.5 | 60 | 26 | 32 |
| DHFEFTS24IDKO42L | 1"1/2 | 42 | L | M52x2 | 96 | 58 | 60 | 32 | 32 |
| DHFEFTS32IDKO42L | 2" | 42 | L | M52x2 | 109.5 | 72 | 60* | 44 | 36 |
| Série S — cotes en mm | |||||||||
| Réf DMD | DN | Ø tube | Série | Filetage | L | L1 | HEX | ØC | ØD |
| DHFEFTS4IDKO6S | 1/4" | 6 | S | M14x1.5 | 48 | 28 | 17 | 4 | 3 |
| DHFEFTS4IDKO8S | 1/4" | 8 | S | M16x1.5 | 53.5 | 28 | 19 | 4 | 4 |
| DHFEFTS5IDKO8S | 5/16" | 8 | S | M16x1.5 | 50.5 | 28 | 19 | 5.5 | 5.5 |
| DHFEFTS6IDKO8S | 3/8" | 8 | S | M16x1.5 | 51 | 29.5 | 19* | 7 | 7 |
| DHFEFTS4IDKO10S | 1/4" | 10 | S | M18x1.5 | 54.7 | 28 | 22 | 4 | 4 |
| DHFEFTS5IDKO10S | 5/16" | 10 | S | M18x1.5 | 55 | 28 | 22 | 5.5 | 4 |
| DHFEFTS6IDKO10S | 3/8" | 10 | S | M18x1.5 | 57 | 29.5 | 22 | 7 | 5.5 |
| DHFEFTS4IDKO12S | 1/4" | 12 | S | M20x1.5 | 61 | 28 | 24 | 4 | — |
| DHFEFTS5IDKO12S | 5/16" | 12 | S | M20x1.5 | 54.3 | 28 | 24 | 5.5 | 7 |
| DHFEFTS6IDKO12S | 3/8" | 12 | S | M20x1.5 | 56 | 29.5 | 24 | 7 | 7 |
| DHFEFTS8IDKO12S | 1/2" | 12 | S | M20x1.5 | 56 | 30.5 | 24* | 9.5 | 7 |
| DHFEFTS5IDKO14S | 5/16" | 14 | S | M22x1.5 | 59.8 | 28 | 27 | 5.5 | 5.5 |
| DHFEFTS6IDKO14S | 3/8" | 14 | S | M22x1.5 | 59.5 | 29.5 | 17 | 7 | 7 |
| DHFEFTS8IDKO14S | 1/2" | 14 | S | M22x1.5 | 58.1 | 30.5 | 17 | 5 | 5 |
| DHFEFTS4IDKO16S | 1/4" | 16 | S | M24x1.5 | 57.7 | 28 | 30 | 4 | 4 |
| DHFEFTS5IDKO16S | 5/16" | 16 | S | M24x1.5 | 57.8 | 28 | 30 | 5.5 | 5.5 |
| DHFEFTS6IDKO16S | 3/8" | 16 | S | M24x1.5 | 59 | 29.5 | 30 | 7 | 9.5 |
| DHFEFTS8IDKO16S | 1/2" | 16 | S | M24x1.5 | 60.5 | 30.5 | 30* | 9.5 | 7 |
| DHFEFTS10IDKO16S | 5/8" | 16 | S | M24x1.5 | 61 | 34 | 30 | 12 | 12 |
| DHFEFTS8IDKO20S | 1/2" | 20 | S | M30x2 | 64.5 | 30.5 | 36 | 9.5 | 15 |
| DHFEFTS10IDKO20S | 5/8" | 20 | S | M30x2 | 71.3 | 34 | 36 | 12 | 15 |
| DHFEFTS12IDKO20S | 3/4" | 20 | S | M30x2 | 77.5 | 39 | 36 | 15 | 15 |
| DHFEFTS10IDKO25S | 5/8" | 25 | S | M36x2 | 72.8 | 34 | 46 | 12 | 12 |
| DHFEFTS12IDKO25S | 3/4" | 25 | S | M36x2 | 79 | 39 | 46 | 15 | 15 |
| DHFEFTS16IDKO25S | 1" | 25 | S | M36x2 | 86 | 47 | 46 | 19 | 19 |
| DHFEFTS12IDKO30S | 3/4" | 30 | S | M42x2 | 81.4 | 39 | 50 | 15 | 15 |
| DHFEFTS16IDKO30S | 1" | 30 | S | M42x2 | 95.5 | 47 | 50 | 19 | 19 |
| DHFEFTS20IDKO38S | 1"1/4 | 38 | S | M52x2 | 101 | 54.5 | 60 | 26 | 26 |
| DHFEFTS24IDKO38S | 1"1/2 | 38 | S | M52x2 | 97 | 58 | 60* | 32 | 32 |
Les dimensions des produits ne sont pas contractuelles
