Union simple mâle BSPT conique DIN 2353 inox 316L

Union simple mâle BSPT conique DIN 2353 inox 316L équipé (DHFMCG)
Union simple mâle BSPT conique DIN 2353 inox 316L équipé (DHFMCG)

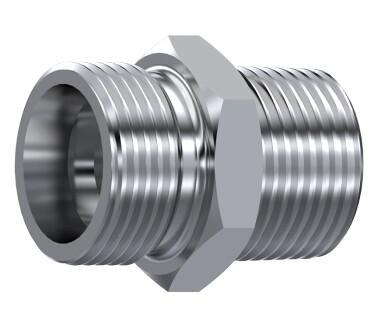

Union simple mâle BSPT conique DIN 2353 nu (DHFMCBG)
Union simple mâle BSPT conique DIN 2353 nu (DHFMCBG)
Union simple mâle BSPT conique DIN 2353 inox 316L équipé (DHFMCG)
Union simple mâle BSPT conique DIN 2353 nu (DHFMCBG)

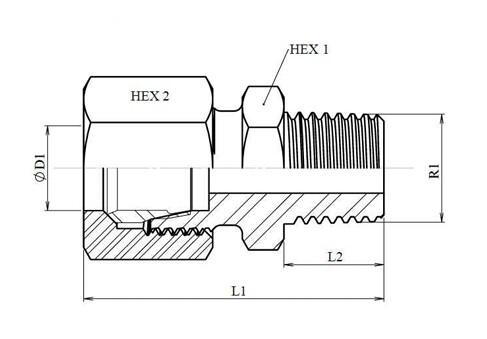

Schéma coté union simple mâle BSPT conique DIN 2353 équipé (DHFMCG)
Schéma coté union simple mâle BSPT conique DIN 2353 équipé (DHFMCG)
Schéma coté union simple mâle BSPT conique DIN 2353 nu (DHFMCBG)
Schéma coté union simple mâle BSPT conique DIN 2353 nu (DHFMCBG)
Schéma coté union simple mâle BSPT conique DIN 2353 équipé (DHFMCG)
Schéma coté union simple mâle BSPT conique DIN 2353 nu (DHFMCBG)

Informations générales

L'union simple mâle conique BSPT DIN 2353 raccorde un tube rigide (côté bague coupante) à un filetage mâle BSPT sur les circuits hydrauliques et pneumatiques haute pression. Distribué par DMD Inox, il résiste à la corrosion et aux fortes pressions.

Étanchéité

Côté filetage, l'étanchéité se fait par le filetage conique BSPT (serrage métal sur métal). Côté tube, la bague coupante DIN 2353 assure une liaison métal-métal étanche, sans soudure, conforme à la norme DIN 2353 / ISO 8434-1.

Deux séries, deux niveaux de pression

Série L (léger) jusqu'à 315 bar et série S (lourd) jusqu'à 630 bar, pour un large choix de diamètres de tube et de filetages.

Deux versions par référence

Disponible en version équipée (corps + écrou + bague, prêt à monter) et nue (corps seul, suffixe B dans la référence).

Inox 316L et traçabilité

Inox 316L, résistant aux chlorures. Certificat de conformité 3.1 sur demande. Négoce DMD Inox : stock, délais courts et conseil technique.

Raccords associés : raccords à sertir DIN 2353.

Caractéristiques techniques

Série L (léger) — jusqu’à 315 bar
Réf. équipéRéf. nuØ tube (mm)FiletagePression (bar)L (mm)L1 (mm)HEX 1HEX 2
DHFMC6L5GDHFMCB6L5G61/8″ BSPT31532101114
DHFMC6L8GDHFMCB6L8G61/4″ BSPT31536131414
DHFMC8L5GDHFMCB8L5G81/8″ BSPT3153181417
DHFMC8L8GDHFMCB8L8G81/4″ BSPT31536131717
DHFMC6L12GDHFMCB6L12G63/8″ BSPT31534.5121917
DHFMC8L12GDHFMCB8L12G83/8″ BSPT31534.5121717
DHFMC10L8GDHFMCB10L8G101/4″ BSPT31537131719
DHFMC10L12GDHFMCB10L12G103/8″ BSPT31538131719
DHFMC10L15GDHFMCB10L15G101/2″ BSPT31538.5141719
DHFMC12L8GDHFMCB12L8G121/4″ BSPT31538131922
DHFMC12L12GDHFMCB12L12G123/8″ BSPT31538131922
DHFMC12L15GDHFMCB12L15G121/2″ BSPT31541162222
DHFMC15L12GDHFMCB15L12G153/8″ BSPT31539132427
DHFMC15L15GDHFMCB15L15G151/2″ BSPT31542162427
DHFMC18L15GDHFMCB18L15G181/2″ BSPT31544162732
DHFMC22L20GDHFMCB22L20G223/4″ BSPT16048183236
DHFMC28L25GDHFMCB28L25G281″ BSPT16049184141
DHFMC35L32GDHFMCB35L32G351″1/4 BSPT16051204650
DHFMC42L32GDHFMCB42L32G421″1/4 BSPT16061225560
Série L (léger) — jusqu’à 315 bar
Réf. équipéRéf. nuØ tube (mm)FiletagePression (bar)L (mm)L1 (mm)HEX 1HEX 2
DHFMC6L5GDHFMCB6L5G61/8″ BSPT31532101114
DHFMC6L8GDHFMCB6L8G61/4″ BSPT31536131414
DHFMC8L5GDHFMCB8L5G81/8″ BSPT3153181417
DHFMC8L8GDHFMCB8L8G81/4″ BSPT31536131717
DHFMC6L12GDHFMCB6L12G63/8″ BSPT31534.5121917
DHFMC8L12GDHFMCB8L12G83/8″ BSPT31534.5121717
DHFMC10L8GDHFMCB10L8G101/4″ BSPT31537131719
DHFMC10L12GDHFMCB10L12G103/8″ BSPT31538131719
DHFMC10L15GDHFMCB10L15G101/2″ BSPT31538.5141719
DHFMC12L8GDHFMCB12L8G121/4″ BSPT31538131922
DHFMC12L12GDHFMCB12L12G123/8″ BSPT31538131922
DHFMC12L15GDHFMCB12L15G121/2″ BSPT31541162222
DHFMC15L12GDHFMCB15L12G153/8″ BSPT31539132427
DHFMC15L15GDHFMCB15L15G151/2″ BSPT31542162427
DHFMC18L15GDHFMCB18L15G181/2″ BSPT31544162732
DHFMC22L20GDHFMCB22L20G223/4″ BSPT16048183236
DHFMC28L25GDHFMCB28L25G281″ BSPT16049184141
DHFMC35L32GDHFMCB35L32G351″1/4 BSPT16051204650
DHFMC42L32GDHFMCB42L32G421″1/4 BSPT16061225560
Les dimensions des produits ne sont pas contractuelles
