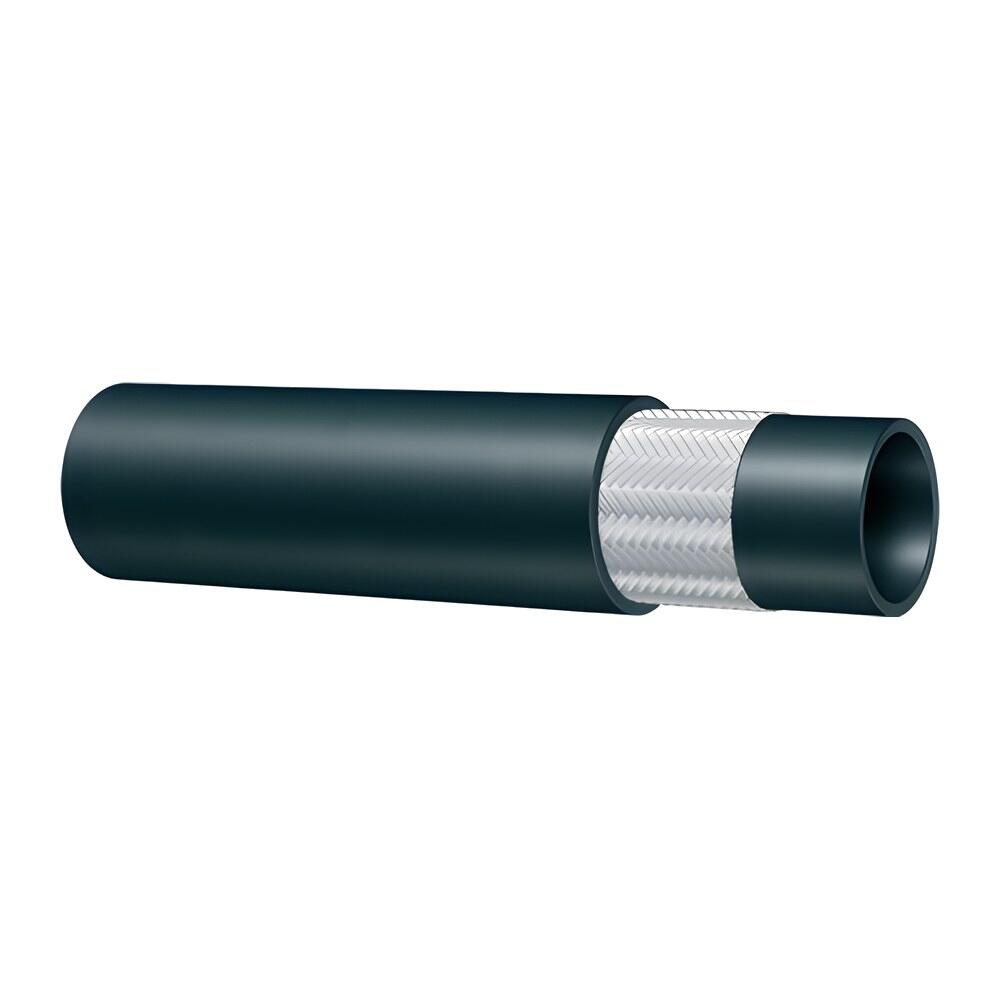

Flexible multiservice 2TE
Informations générales
Présentation
Ce flexible polyvalent couvre les circuits hydrauliques moyenne pression et les réseaux d'air, d'huile, d'eau, de carburants et de solutions antigel.
Il associe un tube en caoutchouc synthétique résistant à l'huile, une tresse textile haute résistance et un revêtement résistant à l'abrasion, à l'ozone et aux hydrocarbures. Le mélange est sans halogène.
La gamme
- Norme : EN 854 2TE
- DN6 à DN25 (1/4" à 1")
- Pression de service : de 75 bar (DN6) à 40 bar (DN25)
- Pression d'éclatement : 4 fois la pression de service (coefficient 4:1)
- Rayon de courbure : de 40 mm (DN6) à 150 mm (DN25)
- Température : -40 °C à +100 °C (+70 °C pour l'air)
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Caoutchouc synthétique – tresse textile (EN 854 2TE) | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 6 | 1/4" | 6 | 13,1 | 75 | 300 | 40 | 0,112 |
| 8 | 5/16" | 8 | 14,9 | 68 | 270 | 50 | 0,148 |
| 10 | 3/8" | 10 | 16,5 | 63 | 252 | 60 | 0,163 |
| 13 | 1/2" | 13 | 19,7 | 58 | 232 | 70 | 0,206 |
| 16 | 5/8" | 16 | 23,9 | 50 | 200 | 90 | 0,281 |
| 19 | 3/4" | 19 | 27 | 45 | 180 | 110 | 0,35 |
| 25 | 1" | 25 | 34,4 | 40 | 160 | 150 | 0,497 |
Coefficient de sécurité 4:1. Température : -40 °C à +100 °C (+70 °C pour l'air).
