Raccord à sertir droit femelle tournant BSP cône 60° inox 316L
Raccord à sertir droit femelle tournant BSP cône 60° inox 316L

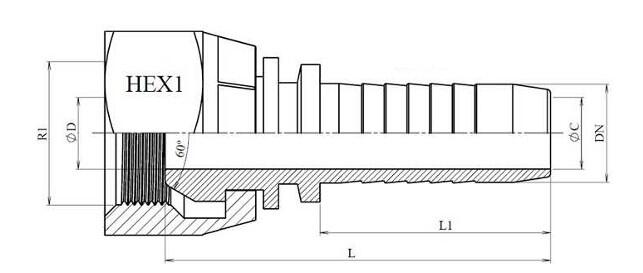

Schéma coté raccord droit BSP cône 60°
Informations générales
Le raccord à sertir droit femelle tournant BSP cône 60° relie un flexible serti à un embout BSP mâle, avec étanchéité par portée conique à 60° (GC60) et écrou tournant pour un montage sans torsion.
Matière. Inox AISI 316-L. Gamme. Filetages 1/8" à 2"1/2 BSP. Distribué par DMD Inox.
Caractéristiques techniques
| BSP cône 60° (GC60) — cotes en mm | |||||||
| Réf DMD | DN | Filetage | L | L1 | HEX | ØC | ØD |
| DHFEFTS2I5GC60 | 1/8" | 1/8" BSP | 36 | 22 | 14 | 2 | 2 |
| DHFEFTS3I5GC60 | 3/16" | 1/8" BSP | 38 | 24 | 14 | 3 | 2 |
| DHFEFTS4I5GC60 | 1/4" | 1/8" BSP | 42.5 | 28 | 14 | 4 | 2 |
| DHFEFTS3I8GC60 | 3/16" | 1/4" BSP | 39.5 | 24 | 19 | 3 | 4 |
| DHFEFTS4I8GC60 | 1/4" | 1/4" BSP | 44 | 28 | 19 | 4 | 4 |
| DHFEFTS5I8GC60 | 5/16" | 1/4" BSP | 44.3 | 28 | 19 | 5.5 | 5.5 |
| DHFEFTS6I8GC60 | 3/8" | 1/4" BSP | 46 | 29.5 | 19 | 7 | 4 |
| DHFEFTS4I12GC60 | 1/4" | 3/8" BSP | 45.5 | 28 | 22 | 4 | 7 |
| DHFEFTS5I12GC60 | 5/16" | 3/8" BSP | 45.8 | 28 | 22 | 5.5 | 5.5 |
| DHFEFTS6I12GC60 | 3/8" | 3/8" BSP | 47.5 | 29.5 | 22 | 7 | 7 |
| DHFEFTS8I12GC60 | 1/2" | 3/8" BSP | 50 | 29.5 | 22 | 9.5 | 7 |
| DHFEFTS4I15GC60 | 1/4" | 1/2" BSP | 48.5 | 28 | 27 | 4 | 9.5 |
| DHFEFTS6I15GC60 | 3/8" | 1/2" BSP | 49.5 | 29.5 | 27 | 7 | 7 |
| DHFEFTS8I15GC60 | 1/2" | 1/2" BSP | 51 | 30.5 | 27 | 9.5 | 9.5 |
| DHFEFTS10I15GC60 | 5/8" | 1/2" BSP | 54.8 | 34 | 27 | 12 | 9.5 |
| DHFEFTS8I20GC60 | 1/2" | 3/4" BSP | 54.5 | 30.5 | 32 | 9.5 | 15 |
| DHFEFTS10I20GC60 | 5/8" | 3/4" BSP | 57.3 | 34 | 32 | 12 | 12 |
| DHFEFTS12I20GC60 | 3/4" | 3/4" BSP | 63.5 | 39 | 32 | 15 | 15 |
| DHFEFTS10I25GC60 | 5/8" | 1" BSP | 61.5 | 34 | 41 | 12 | 12 |
| DHFEFTS12I25GC60 | 3/4" | 1" BSP | 66.5 | 39 | 41 | 15 | 19 |
| DHFEFTS16I25GC60 | 1" | 1" BSP | 75.5 | 47 | 41 | 19 | 19 |
| DHFEFTS16I32GC60 | 1" | 1"1/4 BSP | 75.5 | 47 | 50 | 19 | 26 |
| DHFEFTS20I32GC60 | 1"1/4 | 1"1/4 BSP | 84.5 | 54.5 | 50 | 26 | 26 |
| DHFEFTS20I38GC60 | 1"1/4 | 1"1/2 BSP | 88.5 | 54.5 | 55 | 26 | 30.8 |
| DHFEFTS24I38GC60 | 1"1/2 | 1"1/2 BSP | 92 | 58 | 55 | 32 | 32 |
| DHFEFTS24I50GC60 | 1"1/2 | 2" BSP | 89.5 | 58 | 70 | 32 | 44 |
| DHFEFTS32I50GC60 | 2" | 2" BSP | 103 | 72 | 70 | 44 | 44 |
| DHFEFTS32I65GC60 | 2" | 2"1/2 BSP | 110 | 72 | 70* | 44 | 44 |
| DHFEFTS40I65GC60 | 2"1/2 | 2"1/2 BSP | 117 | 89 | 85* | 55 | 55 |
Les dimensions des produits ne sont pas contractuelles
