Tuyau aspiration hydrocarbures R4

Informations générales

Présentation

Tube en NBR noir conducteur, nappes textiles haute résistance et spirale acier : ce tuyau aspire et refoule les carburants et les huiles sans s'écraser. Son revêtement en chloroprène noir résiste à l'abrasion, à l'ozone, aux hydrocarbures et à la flamme.

Il équipe les camions-citernes, les pompes de cale et de sentine et les installations industrielles. Ses performances dépassent les normes SAE 100R4, SAE J2006/R2 et ISO 13363/2/A+B ; il bénéficie de l'homologation MSHA (mines).

La gamme

  • DN19 à DN63 (3/4" à 2 1/2")
  • Pression de service 10 bar, éclatement 30 bar
  • Tenue au vide : 100 % (90 % en DN63)
  • Rayon de courbure : de 76 mm (DN19) à 252 mm (DN63)
  • Température : -30 °C à +80 °C

DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.

Raccords et accessoires associés : jupe de sertissage inox 316L R1AT/1SN, raccords à sertir DIN 2353, raccords à sertir BSP cône 60°.

Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).

Cliquez ici pour demander un devis

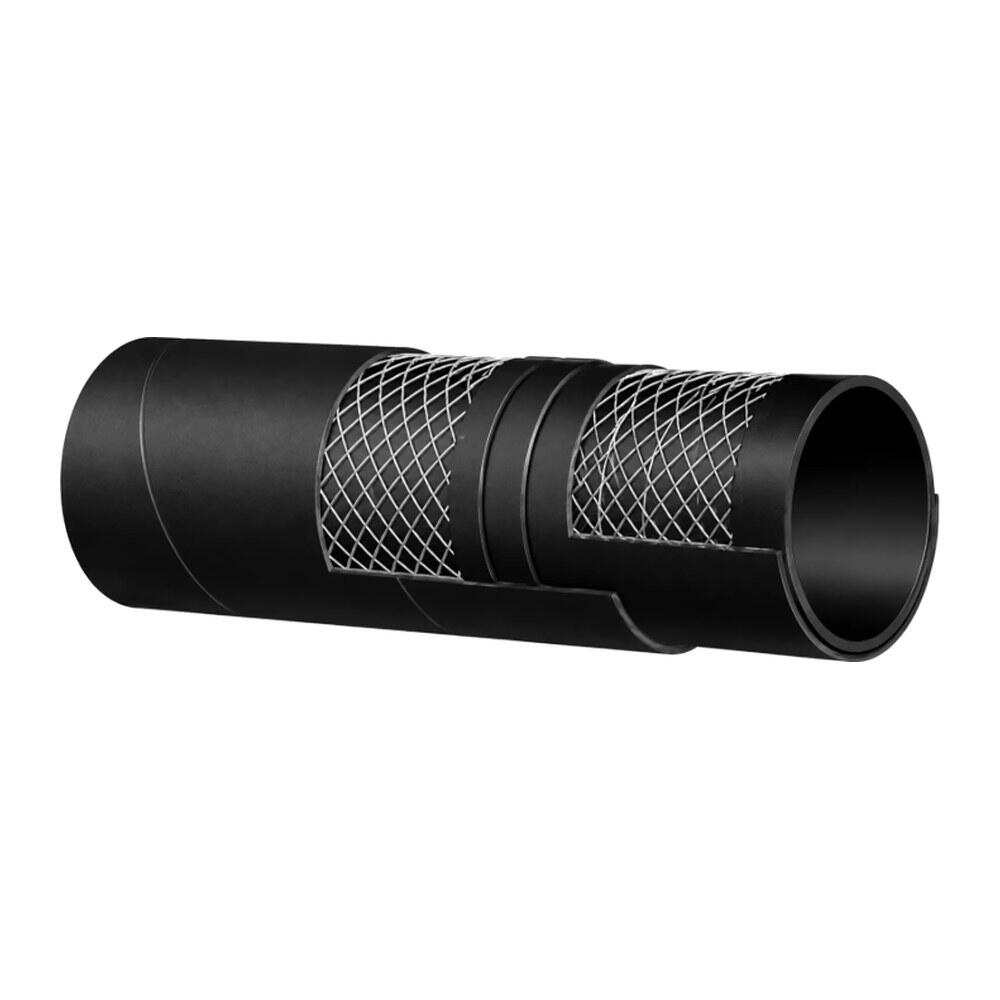

Tuyau aspiration-refoulement hydrocarbures type SAE 100R4
Tuyau aspiration-refoulement hydrocarbures type SAE 100R4
Tuyau aspiration-refoulement hydrocarbures type SAE 100R4

Caractéristiques techniques

NBR conducteur – nappes textiles et spirale acier – revêtement chloroprène
DN (mm)DN (pouce)Ø int (mm)Ø ext (mm)PS (bar)P éclatement (bar)Rayon courbure (mm)Vide (%)Poids (kg/m)
193/4"19301030761000,59
251"253610301001000,75
301 3/16"304110301201000,89
321 1/4"324310301281000,94
351 3/8"354610301401001,02
381 1/2"384910301521001,02
401 9/16"405110301601001,14
421 5/8"425310301681001,19
451 3/4"455610301801001,26
481 7/8"485910301921001,33
512"516210302041001,41
572 1/4"576810302281001,57
602 3/8"607310302401001,98
632 1/2"63761030252902,06

Température : -30 °C à +80 °C.

Les dimensions des produits ne sont pas contractuelles
